Creo 9.0 심볼 사용하기

클라우드 심볼 사용 하기

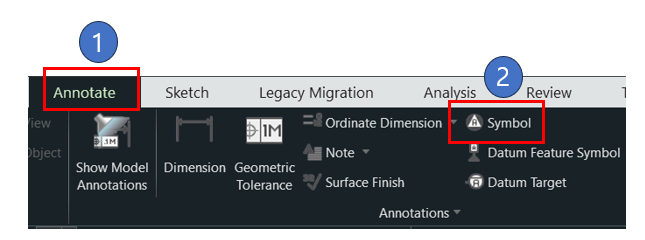

1. Annotate > symbol을 클릭합니다

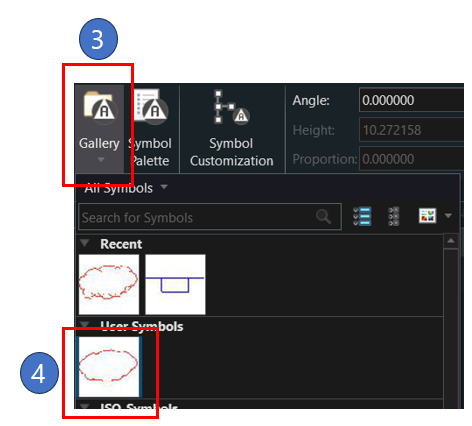

2. Gallery > user symbols를 클릭 합니다. 마우스를 이용하여 적당한 위치에 심볼을 배치 합니다. 심불의 이동은 마우스를 이용 합니다

3. 각도 및 크기를 변경 합니다

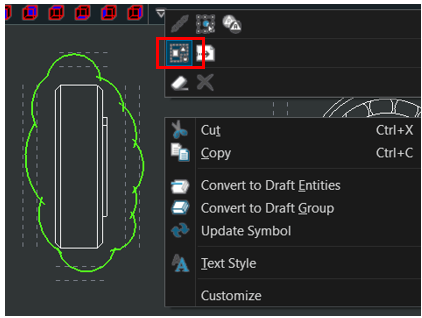

4. 심볼을 뷰에 부착 할수 있습니다. 뷰가 이동하면 자동으로 이동 합니다. 심볼을 클릭하고, 마우스 오르쪽 버튼을 클릭하여, 뷰와 연계 합니니다. 연계할 뷰를 선택 합니다. 심볼의 Scale이 뷰 크기에 비율로 변경 됩니다.- 주의
Sacel 변경은 수동으로 다시 변경 해야 합니다



idt-cloud01.sym.1

0.00MB



5. 수동으로 특정 폴더에 있는 심볼 파일 불러오기. Browse Symbols 명령을 사용 합니다.



---
