#3 Drawing View - Scale 이란?

■ Scale 소개

Creo Drawing Scale은 2D 도면에 배치된 뷰의 실제 제품 크기를 어떤 비율로 표현할지를 결정하는 요소입니다. 도면이 제작될 때, 모델의 크기가 도면 상에서 얼마나 크게 표현되어야 하는지를 나타내는 것이죠. 이는 도면의 가독성과 정확성을 보장하기 위해 중요한 요소 중 하나입니다.

Creo Drawing에서 Scale을 설정하면 다음과 같은 목적으로 활용될 수 있습니다:

• 도면의 전체 크기를 제한된 용지 크기에 맞추기 위해 스케일을 조정합니다.
• 대형 제품의 세부 사항을 작은 용지에 보기 좋게 표현하기 위해 확대 비율을 설정합니다.
• 모든 도면에서 동일한 스케일을 유지하여 일관성 있는 표현을 유지합니다.
• 도면에 삽입되는 다른 뷰들 간에 크기가 일치하도록 조정합니다.

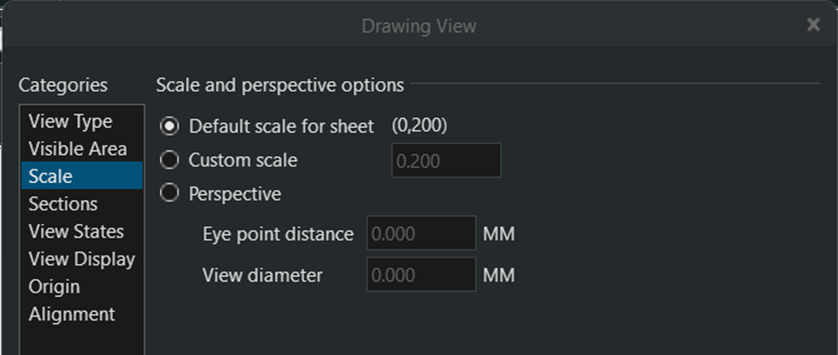

Default scale for sheet	드로잉 전체 스케일을 변경 하는 기본값에 따라 드로잉 보기의 크기를 조정합니다.
Custom scale	뷰 마다 스케일을 별도로 변경 합니
Perspective (원근)	general views에서만 사용 가능 합니다

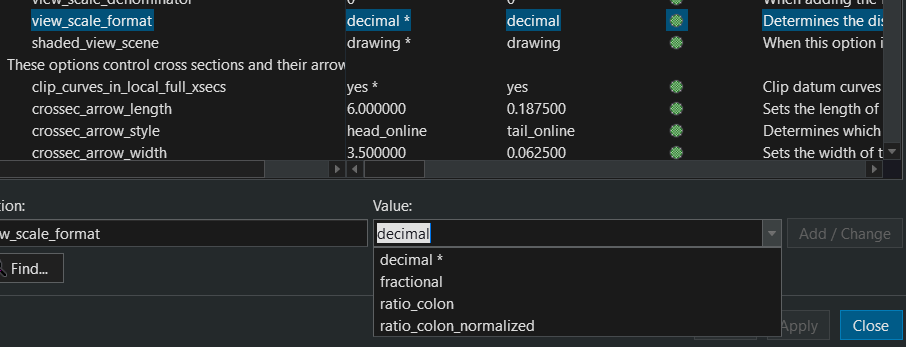

스케일 값은 소수로만 가능 합니다, 하지만 *.dtl 파일의 "view_scale_format" 옵션을 변경 하면 분수로 가능 합니다

[ view_scale_format 옵션]

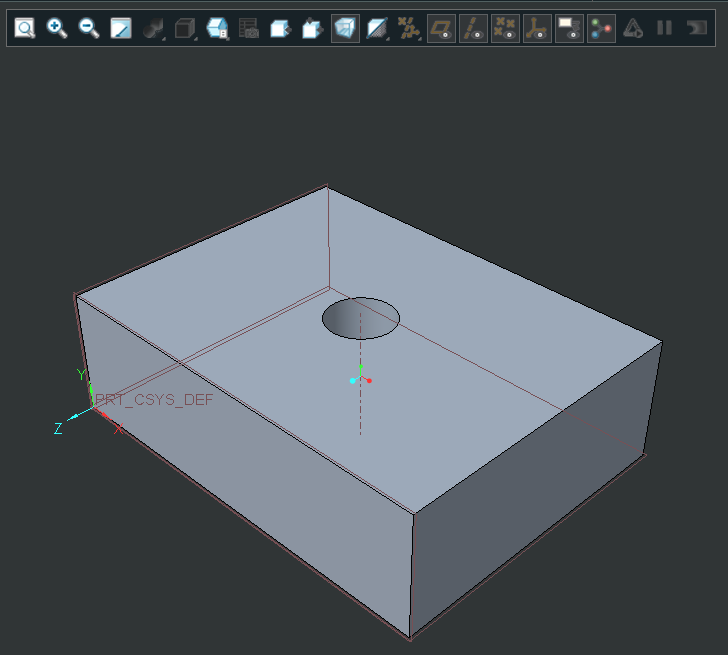

도면 3D 뷰에 원근 뷰을 표현 하려면, 3D 모델의 뷰에서 설정 하십시요, 수동으로 원금 값을 찾으려면 매우 많은 노력이 필요 합니다. 설정된 원근 뷰는 뷰 이름으로 저장하고, > 도면에서 선택하면 됩니다

[ 원근 뷰 표현 ]
