#2 Drawing View - Visible Area 이란?

by ToolBOX01 2023. 8. 14.
반응형

■ Visible Area 기능 소개

보고자 하는 3D 모델의 특정 부분을 표시하고 표시되지 않는 부분을 숨기는 기능을 제공합니다.

이는 크게 두 가지 목적으로 사용됩니다:

1. 디자이너 또는 엔지니어가 특정 시점에서 모델의 특정 부분만을 살펴볼 수 있도록 합니다.
2. 설계 또는 제작 중에 필요하지 않은 부분을 숨겨서 작업을 더 효율적으로 수행할 수 있게 합니다.

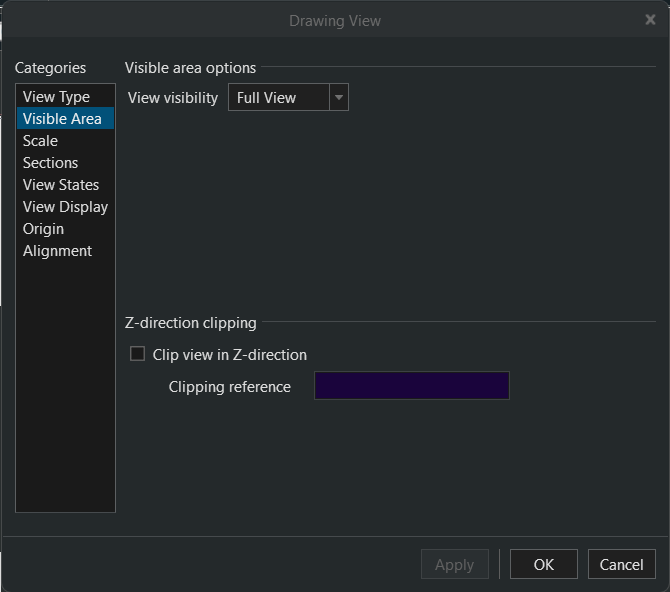

[ Visible Area 옵션 ]


1. View Visibility

  • Half View 절단 평면의 한쪽에 있는 보기에서 모델의 일부를 제거합니다
  • Partial View 닫힌 경계 내의 보기에 모델의 일부를 표시합니다.
  • Broken View 두 개 이상의 선택한 점 사이에서 모델의 일부를 제거하고 지정된 거리 내에서 나머지 두 부분을 함께 닫습니다.

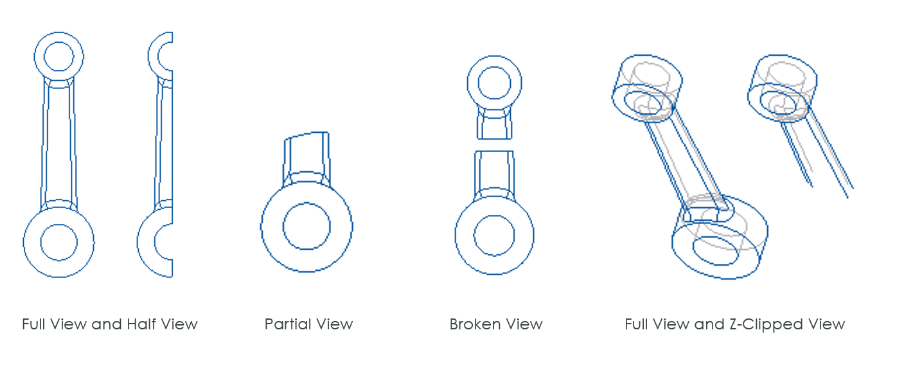

[ View Visibility 표현 방법 ]

Broken View  세부 설명 . . .



CREO 파단뷰 만들기, 수정 하기

▶ 파단뷰 개념 파단 보기는 둘 이상의 선택한 점 사이에 있는 모델의 부분을 제거하고, 지정한 거리 내의 나머지 두 부분을 닫습니다. 수평, 수직, 또는 두 방향 모두로 분할해서 다양한 그래픽

tool-2020.tistory.com

2. Z-Clliped View

모델에서 화면에 평행한 평면 또는 참조를 지정하고 그 뒤에 있는 모든 그래픽을 제외할 수 있습니다.
