Behavioral Modeling Extension 이란?

□ BMX (Behavioral Modeling Extension) 필요성

CAD(Computer-Aided Design) 소프트웨어가 자동으로 최상의 설계를 결정해 준다면 얼마나 좋을까요? 아마도 많은
시간과 노력을 절약할 수 있을 것입니다. Creo Behavioral Modeling Extension(BMX)은 설계 검토, 스마트 모델, 외부 프로그램에서 계산된 결과를 사용할 수 있는 개방된 환경이라는 세 가지 주요 기능을 통해 이러한 기대를 충족시켜 줍니다.

제품의 장점을 유지하면서 재료 벽 두께를 줄이는 방법 등 다양한 설계 목표를 고려해야 하는 경우, 수작업으로 최적의 값을 계산하려면 시간이 많이 걸릴 수 있습니다. 설사 최적의 값을 계산하더라도 다양한 가능성을 모두 계산하는 데 너무 많은 시간이 걸리기 때문에 최상의 설계에 대한 확신을 가질 수 없습니다. Creo BMX는 설계 검토를 통해 이러한 과정을 자동화합니다. 엔지니어링 목표를 정의한 후 설계의 가변적인 부분만 정의해주면 설계 검토 작업을 간단히 실행할 수 있습니다.

Creo BMX는 다양한 방법으로 설계자의 시간과 노력을 덜어줍니다. 예를 등러, 설계 변수를 계산하기 위해 복잡한 공식을 사용해야 하는 경우가 많이 있습니다. 또한 이러한 계산에는 대개 타사의 도구가 필요합니다. 설계 소프트웨어가 자동으로 이러한 타사 프로그램에서 정보를 읽어들여 설계를 업데이트한다면 어떻게 할까요? 시간을 절약할수 있을 뿐 아니라 수작업으로 값을 입력할 필요가 없으므로 오류 발생 위험도 줄어들 것입니다.

Creo BMX를 사용하면 작업을 더욱 쉽고 간편하게 수행할 수 있습니다. Creo BMX는 유일하게 다양한 외부 도구를 설계
프로세스에 통합할 수 있는 확장 가능한 개방형 환경을 구현합니다.

□ 주요 이점

- 설계 기준을 충족하는 다양한 시나리오를 모색하여 혁신 증대
- 설계 변경의 영향을 명확하게 이해하고 일관되지 못한 동작 방지
- 제품의 장점을 유지하면서 무게를 줄이는 등 다양한 목표를 충족할 수 있도록 설계를 최적화하여 제품 비용 감소
- 반복적인 설계 작업 자동화로 시간을 절약하여 설계 요구사항 충족
- 데이터를 수작업으로 전송할 필요없이 외부 도구의 결과를 바로 설계에 사용함으로써 오류 감소



□ 기능 및 사양

▷ 목표 중심의 설계 검토

- 설계 시나리오에 다양한 목표를 적용하여 현실적인 문제를 해결하고 다양한 설계 목표 충족
- 설계 최적화로 제품의 무게를 줄이는 등의 비용 절감 요구사항을 충족하여 비용 최소화

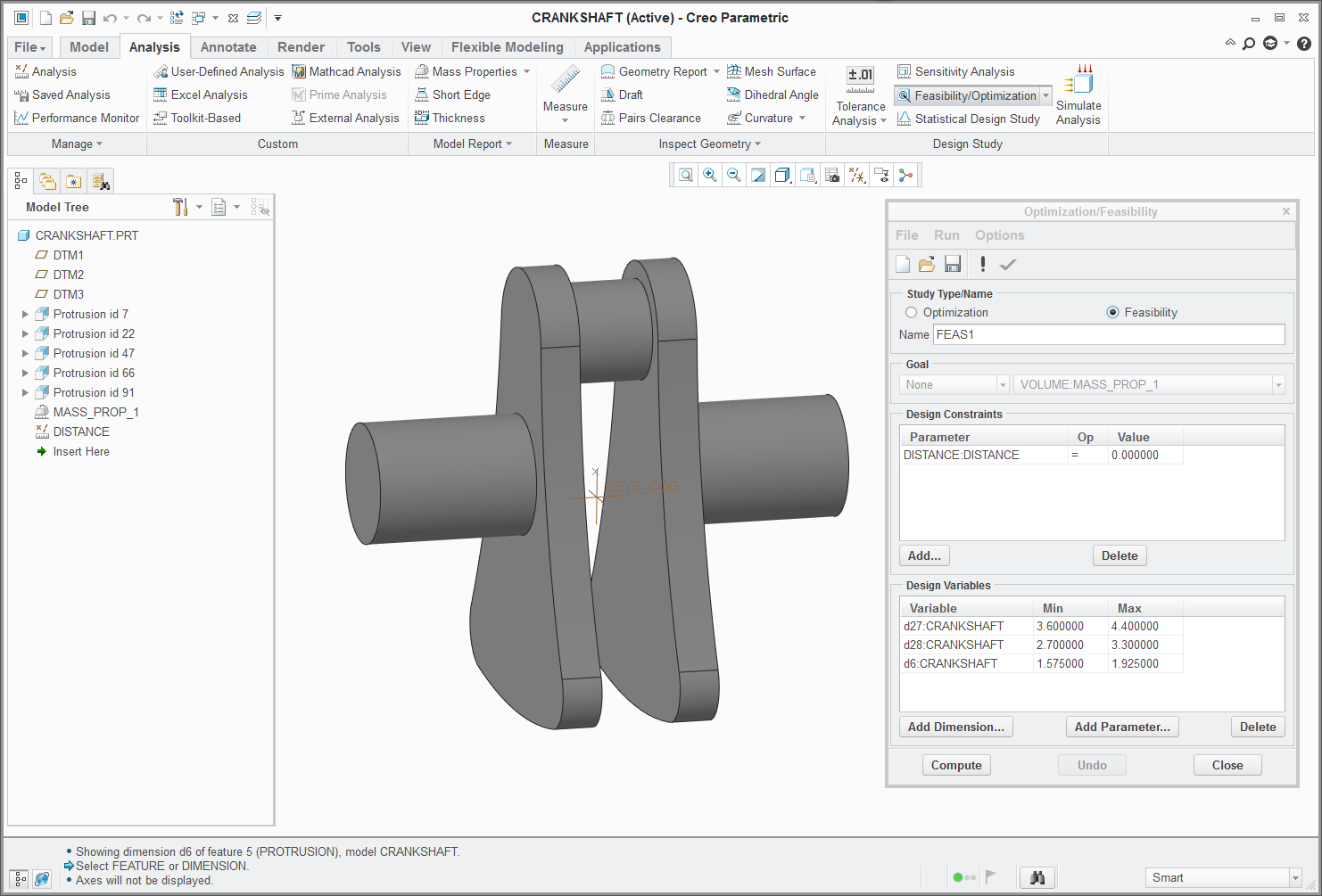

- 실현가능성 검사를 통해 모델의 설계 제약에 맞는 실현가능 솔루션 파악
- 민감도 검사를 통해 ‘가상’ 시나리오를 평가하여 변경에 따른 영향 이해
- 가상 테스트에 대한 모델 반응을 그래픽적으로 검토하여 결과 해석 용이
- 통계 속성을 치수와 매개변수에 적용하여 모델의 측정, 가능한 목표에 통계 분석의 영향을 줄 수 있음



▷ 스마트 모델

- 설계 변경을 즉시 반영하면서 설계 의도 보존
- 다양한 설계 측정을 설계 제어가 가능한 분석 피쳐로 캡쳐, 그룹화 및 저장
- 분석 피처의 강점을 활용하여 설계 변경으로 인해 설계 의도가 바뀌지 않도록 방지
- 유연성 있는 설계 반복으로 분석 피처에 내장된 정보를 신뢰할 수 있어 엔지니어링 기준을 확실하게 유지 확장 가능한 개방형 환경
- 프로그래밍 또는 스크립트 작업 없이 외부 도구를 통한 계산을 수행하여 설계 유연성 증대
- Creo Simulate 또는 Creo Advanced Simulation과 같은 다른 Creo 모듈의 결과 활용



▷ 엔지니어링 정보의 편리한 이용

- 원하는 무게, 반사, 각도, 물성 요구사항, 어셈블리 연결 정보, 기타 측정 등 엔지니어링 등 요구사항 정의
- 횡단면 영역, 광원 반사광 등 쉽게 치수를 잴 수 없는 사용자정의 측정 캡처
- 관계식에 사용자정의 측정 적용
- 설계 요구사항과 비교해 중요한 설계 측정값 및 안전 마진 점검



▷ 분석 피쳐로 모델 성능 추적

- 솔리드 형상과 퀼트의 구조 분석 과정에서 부피, 질량, 최소 클리어런스등의 측정값 추적
- 매커니즘 분석 시 힘과 토크 측정
- 응력, 변위와 같은 Creo Simulate 매개변수 이용
- 외부 응용 프로그램의 결과를 사용하여 분석 피쳐 제어
- 사용자정의 분석을 위한 사용자정의 측정 방법 수립



Creo의 고유한 연관성으로 인해 Creo BMX를 사용하여 설계를 최적화할 때는 모든 다운스트림 산출물에 이러한 변경 내용이 즉시 반영됩니다. 또한 Creo Simulate나 Creo Mechanism Dynamics과 같은 다른 추가 기능 모듈로부터 얻은 모든 분석 결과를 Creo BMX에서 설계를 최적화하는 데 사용할 수 있습니다. 모든 Creo 모듈은 긴밀하게 통합되므로, 모델을 변환하거나 다른 프로그램을 다시 제작할 때 발생할 수 있는 오류를 없앨 수 있습니다. 따라서 Creo는 각기 다른 응용 프로그램에 사용할 목적으로 모델을 다시 만드는 데 시간과 노력을 낭비하지 않고 제품의 설계 및 분석과 같이 부가 가치가 창출되는 활동에 집중할 수 있도록 해줍니다.







---
