□ 파일 구조
| Main Part 파일에 "중심 축" 스케치 패턴으로 정의 합니다 어셈블 파일을 만들고 Dependent Part 파일을 생성 합니다 Dependent Part는 Main Part의 중심축을 참조 패턴 합니다 Session에 Dependent Part, Main Part가 존재하면 중심축 수정은 가능 합니다. |
 |
어셈블 파일의 역활은 Main Part의 중심-축을 참조 하기 위함 입니다. 부품을 수정 하기 위해서는 반드시 Main Part 가 Session에 존재 해야 합니다.
중심 축 생성 방법은 2 가지 방법을 사용 합니다

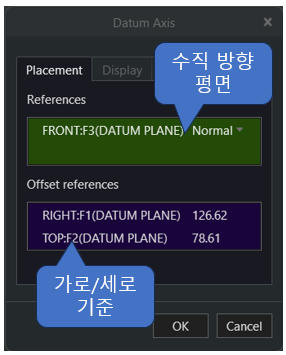

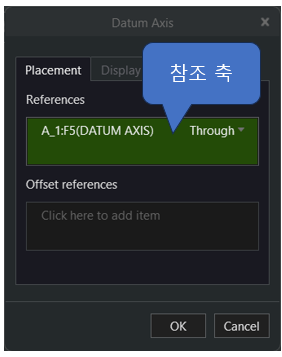

| 수직 방향 평념 / 가로, 세로 치수 기준 참조 선택 | 참조 하는 축 선택 |
 |
 |
다음 그림과 같이 어셈블 구조를 만듭니다. 각 부품의 조립 조건은 "Default"를 선택 합니다
□ Main Part
제품의 사이즈를 정의 하는 Fill Surface를 생성 하고, 중심축을 배치 합니다. Fill Surface의 크기는 모델 전체를 정의 하는 치수 입니다.

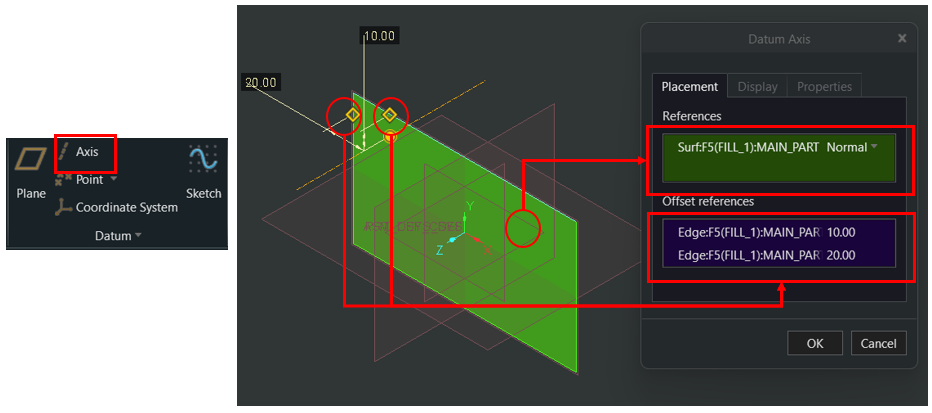

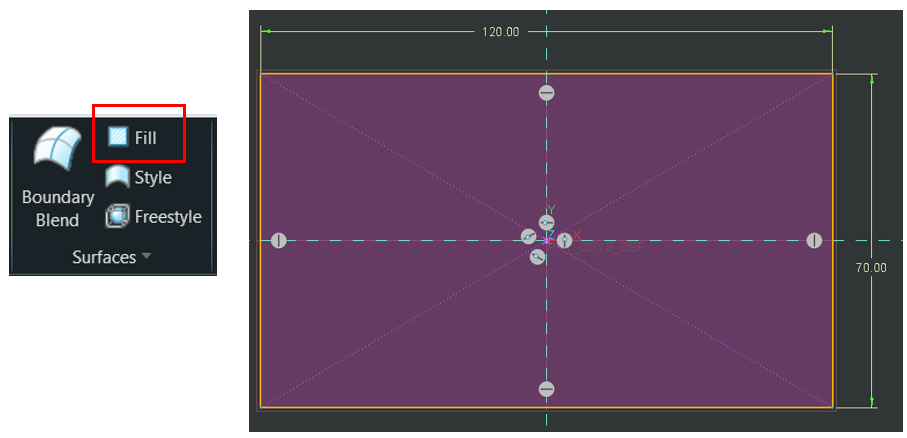

| Fill Surface | 중심축 배치 |
 |
 |
스케치 패턴을 사용하여 중심축을 패턴 합니다. 중심축 스케치는 데이텀 점을 배치 합니다. Pallet 기능을 사용 하여, 중심축 스케치를 파일로 만들고, 재사용 할수 있습니다.

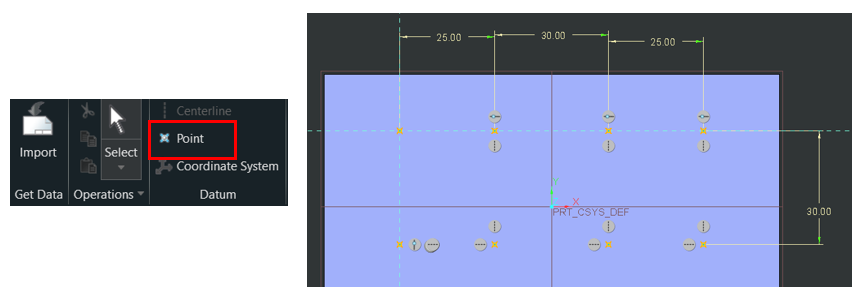

| 포인트 패턴 선택 | 포인트 치수 배치 |
 |
 |
□ Dependent Part
어셈블 모드에서 Dependent Part를 활성화 하고, Main Part의 중심축을 참조 하여, 중심축을 만듭니다.
모델을 활성화 하면, 모든 명령은 활성화된 모델에만 적용 됩니다

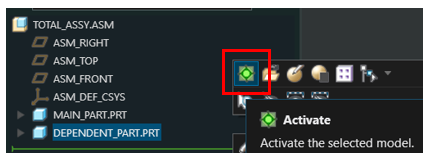

| 활성화 하기 | 축 만들기 |
 |
 |

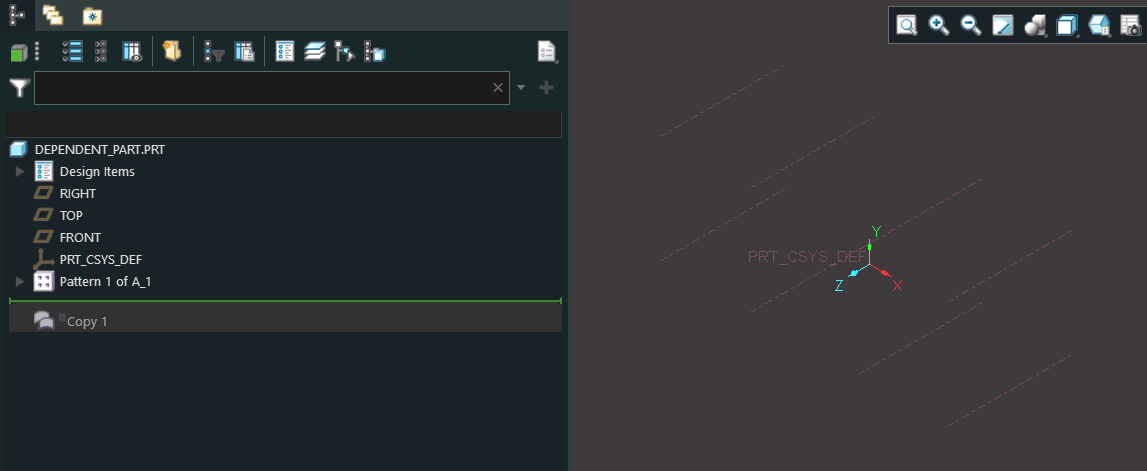

Dependent Part에 중심 축은 참조 패턴 기능을 사용 하여 완료 합니다.
Dependent Part는 Main Part에 종속 되어 있습니다. 종속 되어 있다는 것은 Session에 함게 있어야 합니다, 모델 자체에 오류가 발생 하지 않습니다
□ Dimension Update
"Main Part" 중심-축을 이동 또는 추가, 삭제를 하면 "Dependent Part"는 영향을 받아 업데이트 됩니다. 수시로 변하는 "Main Part"의 중심-축을 "Dependent Part" 파일 가지 자동으로 업데이트 할수 있습니다.
위 파일 구조를 응용하여 다양한 Template 모델을 만들고, 설계 업무에 해당 하는 모델을 불러 사용 합니다. DEX 기능을 사용 한다면, 하나의 어셈블 파일에서 다양한 버전을 만들어 관리 할수 있습니다.
▷ 흥미로운 테스트)

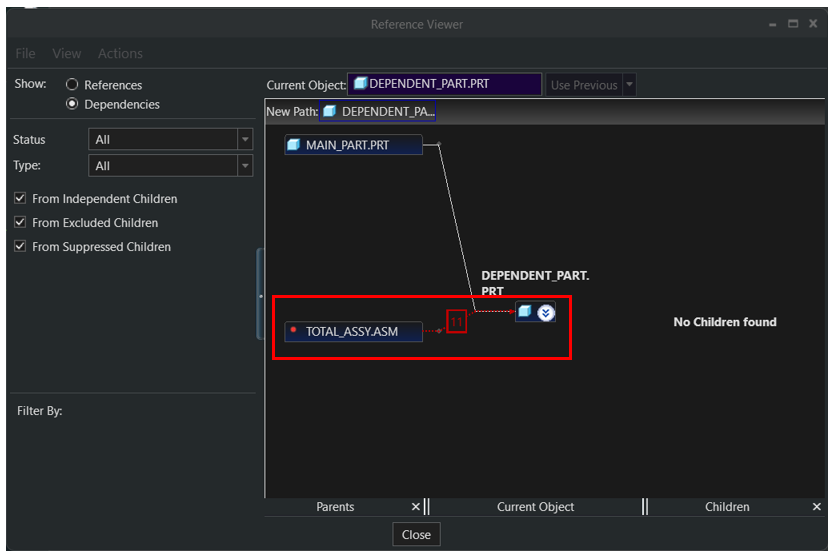

"Total Assemble. asm " 파일을 삭제 하고, "Main Part" 파일을 수정 하면, "Dependent Part"는 오류 없이 업데이트 될수 있을까요? "Dependent Part"의 참조 분석 메뉴에서 오류 표시를 확인할 수 있습니다.
Session에 "Total Assemble. asm " 파일이 없어 "Main Part" 의 중심축을 변경 하였지만 "Dependent Part"는 업데이되지 않습니다. "Main Part" 파일의 형상 정보를 직접 "Dependent Part"로 전달 하는 기능이 없다면, 항상 "Total Assemble. asm "이 Session에 있어야 합니다. 위 방법을 사용 한다면, 또한 메카니즘 구현을 하기 위해서는 별도의 어셈블 파일이 필요 합니다. 생성 해야 하는 파일이 늘어 난다는것은 파일 관리 업무가 늘어 납니다.
