□ BMX 소개

"Behavioral Modeling Extension"은 PTC가 개발한 Creo Parametric의 확장 기능 중 하나입니다. 이 확장 기능은 제품 설계 및 엔지니어링 프로세스를 개선하고 스마트하게 만들어주는 기능을 제공합니다.

Creo Behavioral Modeling Extension (BMX)의 주요 기능 및 몇 가지 사용 사례는 다음과 같습니다:

1. 파라미터 기반 설계: BMX를 사용하면 파라미터와 수식을 활용하여 모델링 및 설계 프로세스를 자동화할 수 있습니다. 이것은 설계자가 모델을 변경할 때 다른 모든 관련 요소도 자동으로 업데이트되도록 도와줍니다.


2. 모델 동작 시뮬레이션: BMX를 사용하여 제품 모델의 동작을 시뮬레이션할 수 있습니다. 예를 들어, 부품의 운동, 음영, 변형 등을 시각화하고 테스트할 수 있습니다. 모델이 변경되는 것을 실시간 그래픽으로 표현 합니다.


3. 융합 설계: BMX는 기존의 제품 모델링 및 설계와 새로운 기능 및 기능의 융합을 지원합니다. 이는 제품을 더 스마트하게 만들고 혁신을 도모합니다.

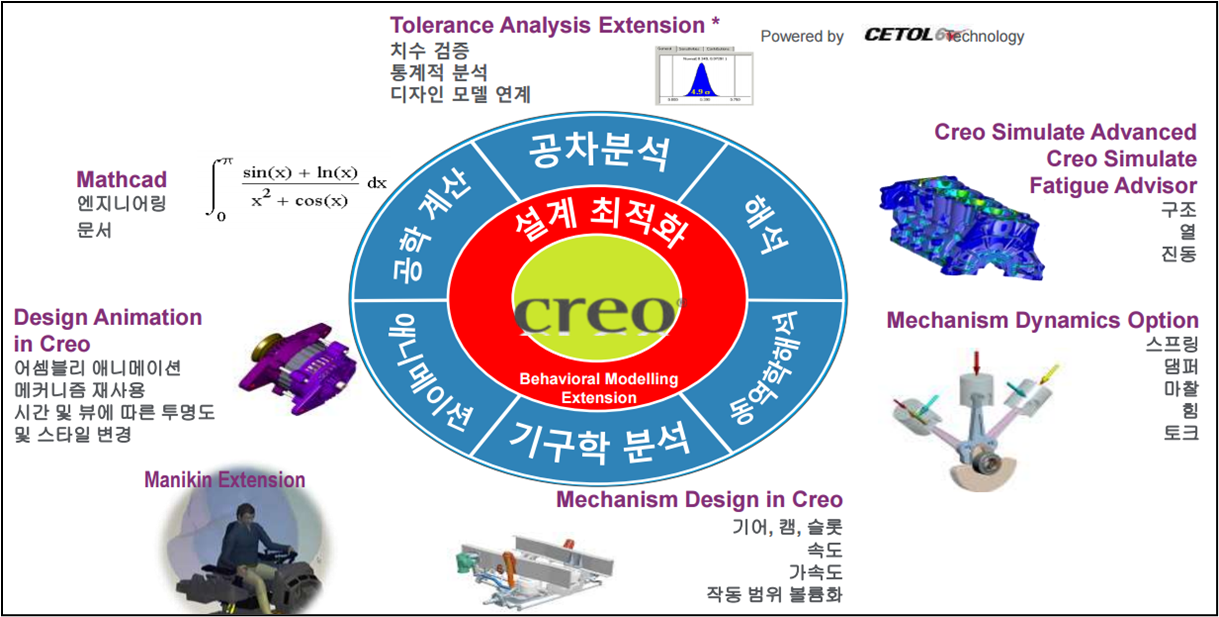

[ Creo  여러 Option 과 협업 ]


4. 반복적 설계 프로세스 간소화: BMX는 반복적인 설계 프로세스를 단순화하고 최적화할 수 있습니다. 이를 통해 빠른 설계 변경 및 개선을 수행할 수 있습니다. 설계 주요 Factor를 목표 값으로 최적화 시킵니다.


Creo Behavioral Modeling Extension은 Creo Parametric의 확장 기능 중 하나이며, 제품 개발 및 설계를 개선하고 보다 스마트하게 만들어주는 강력한 도구 중 하나입니다. Creo BMX를 사용하면 목표 달성을 위해 최적화된 요소를 얻을 수 있습니다. 이 프로세스는 간단합니다. 필요한 요소를 넣고, 설계의 일부분을 유연하게 변경할 수 있는 범위를 정하고, 설계 목표를 세웁니다. BMX는 반복 실행을 통해 적합한 솔루션을 찾아냅니다.

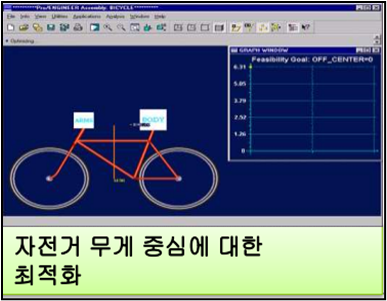

□ 자전거 설계의 최적화

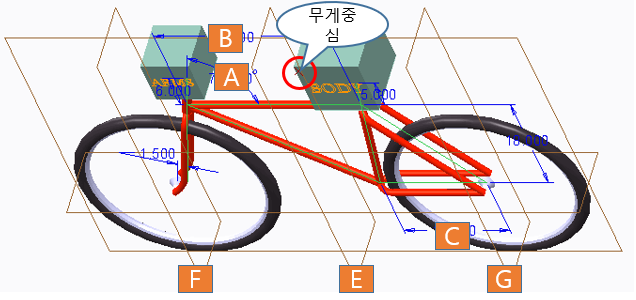

설계 목표 : 자전거의 무게 중심과 두 바퀴 사이 거리의 중심과 일치 하는 설계 치수의 값은 얼마 일까요? 무게 배분이
좋아야 자전거가
, 잘나가고 잘 멈출 겁니다. 최적의 성능을 얻으려면 자전거의 두 바퀴에 라이더의 무게를 동등하게 균형을 유지해야합니다. 70kg의 라이더가 핸들 막대의 무게의 30 %를 좌석에 70 %로 배분 되었다고 가정 합니다. 최적의 자전거 프레임을 만들기위해 무게 중심과 앞, 뒤 휠 사이의 거리 중심을 동일한 위치에 놓아야 합니다.



  1. Creo의 분석 기능을 통해 무게 중심을 정의(데이텀 포인트 추가 - BMX 기능) 할 수 있습니다
  2. 데이텀 평면 “F”와 “G” 사이의 중심 “E” 데이텀 평면을 정의 합니다. (두 바퀴 사이의 중심을 데이텀 평면으로 구현)
  3. 설계 목표는 무게 중심과 중심 데이텀 평면(E)이 거리가 “0”가 되어야 합니다. 그때 “A”, “B”, “ C” 값은 얼마일까요
  4. BMX는 “A”, “B”, “C”의 설계 목표 값을 자동적으로 찾아줍니다.

“A”, “B”, “C” 값에 의해 모델은 오류 없이 수정 되어야 합니다. 이를 위해 허용 범위 값이 필요 합니다. 또한 설계의도가 반영된 모델을 만들어야 합니다. 하향식 설계 또는 상향식 설계 방법을 사용하여 모델을 생성합니다.

1 단계 :  디자인 모델 만들기

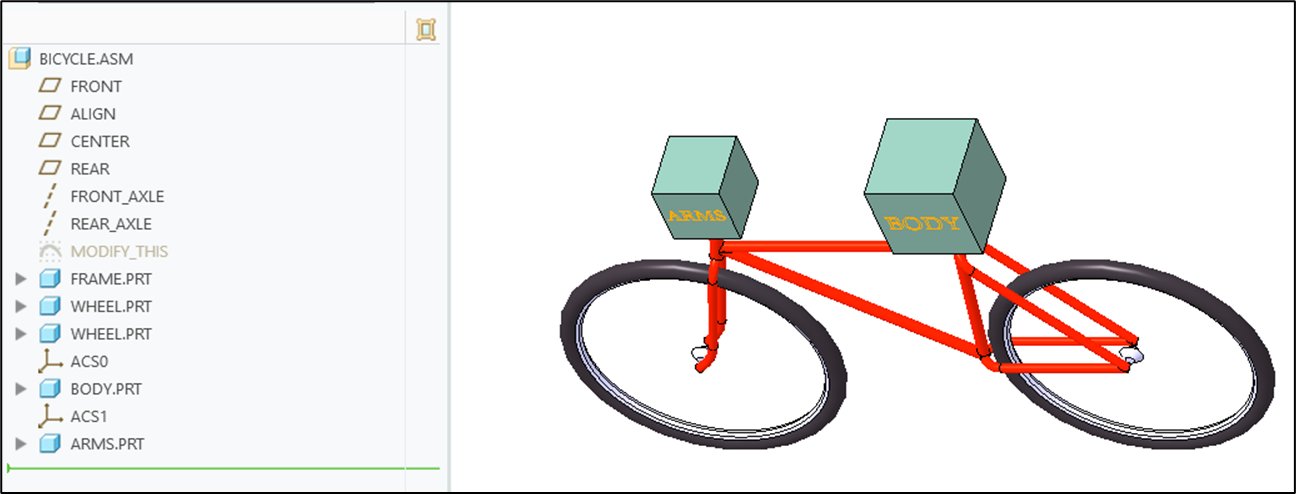

[ 모델 구성 ]

1. 부품 이름과 이미지

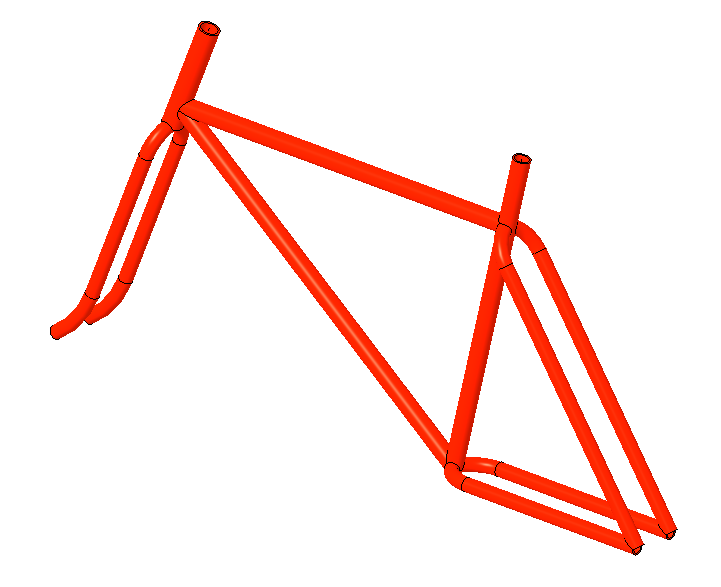

FRAME.PRT

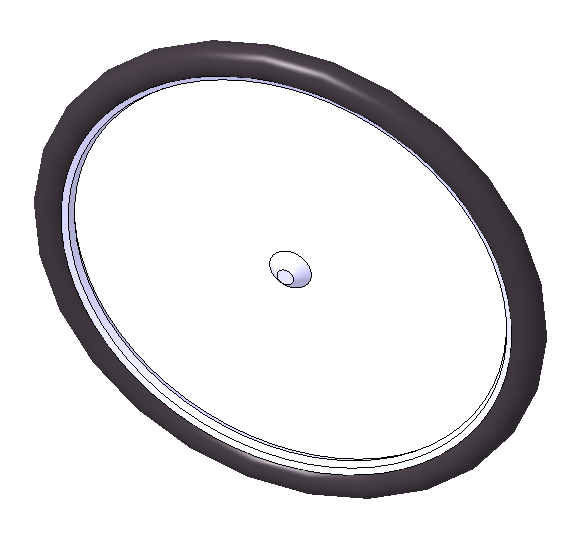

WHEEL.PRT

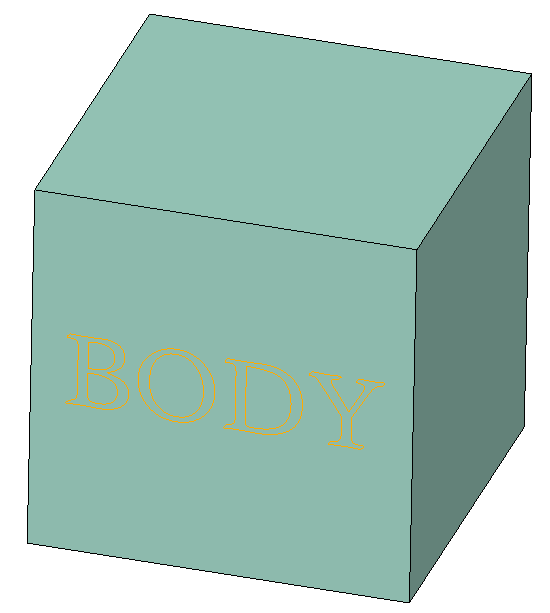

BODY.PRT
ARMS.PRT



2. 어셈블 Feature를 사용한 하향식 설계

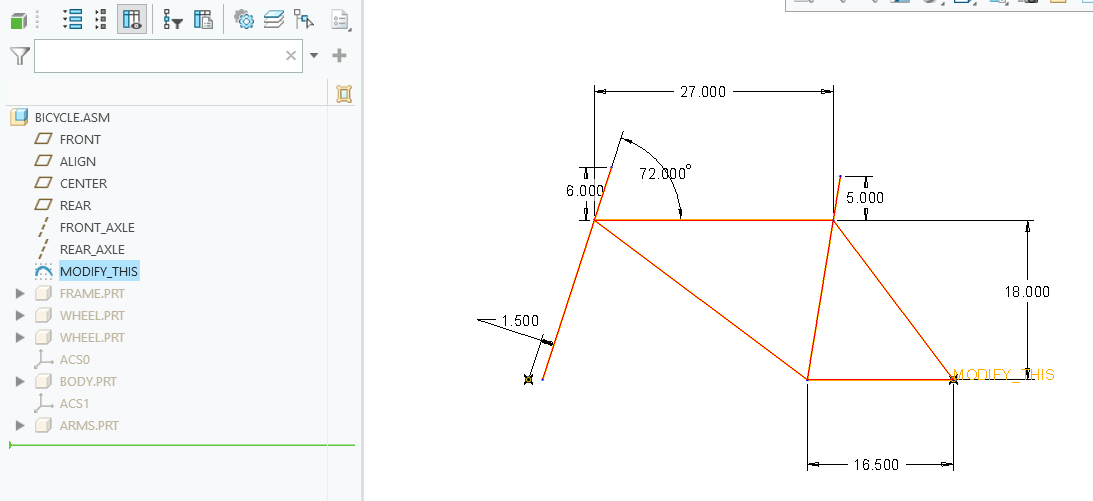

[ 데이텀 커브 ]





2 단계 :  분석 Feature 만들기



1. 무게 중심 데이텀 포인트 만들기

1) Select the Analysis tab.
2) Click Mass Properties  from the Model Report group.

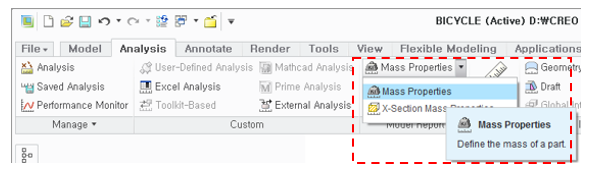

[Click Mass Properties]


3) Select Feature from the drop-down list.
4) Type MASS_PROPS as the name.

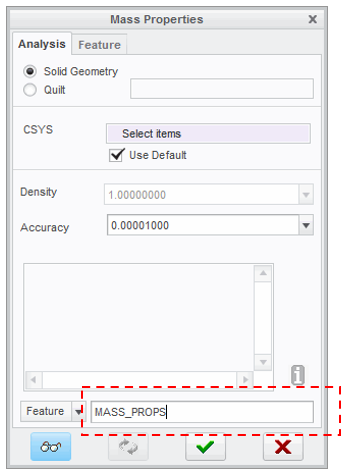

[ MASS_PROPS]

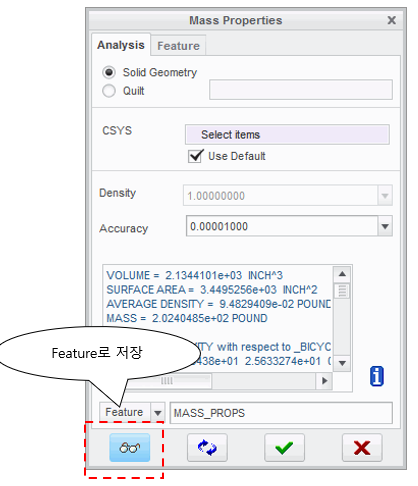

2. Click Preview Analysis  and review the mass properties.

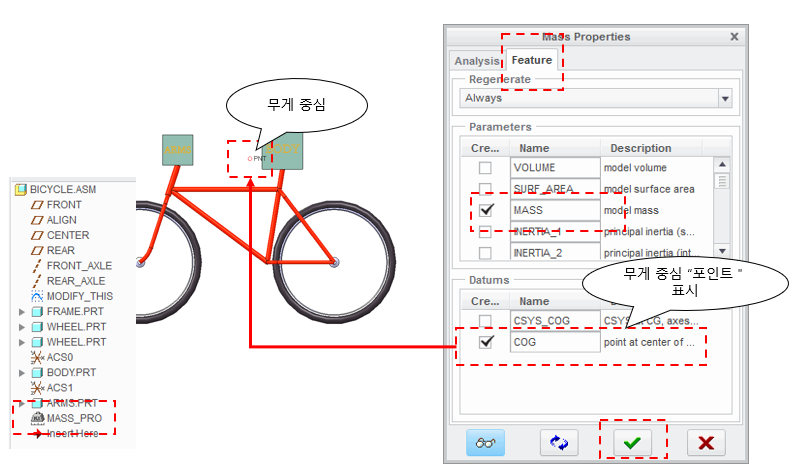

3. Select the Feature tab in the Mass Properties dialog box

   1) Clear the VOLUME and SURF_AREA parameter check boxes.
   2) Select the
PNT_COG datum feature check box.
   3) Type COG as the name.
   4) Click Complete Feature

[Mass Properties dialog box]



4. 설계 목표 측정 피처를 생성 합니다. 두개의 휠 사이의 중심위치를 데이텀 평면으로 만들고, 무게 중심과의 거리 “Feature”를 만듭니다.

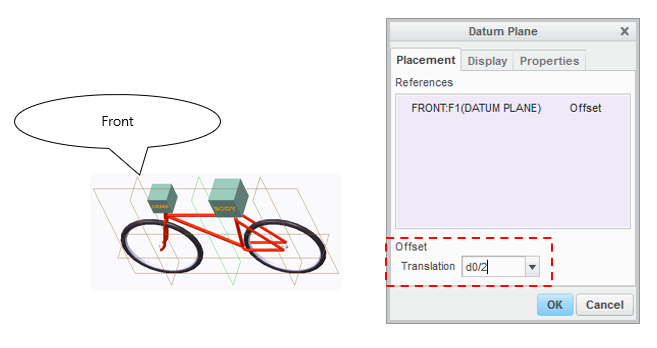

1)  Create a datum plane at the wheelbase midpoint for use in the distance measurement.
      데이텀 평면 "front"를 참조 하여 생성 합니다

2) 생성된 데이텀 평면 이름을 " MID"로 정의 합니다

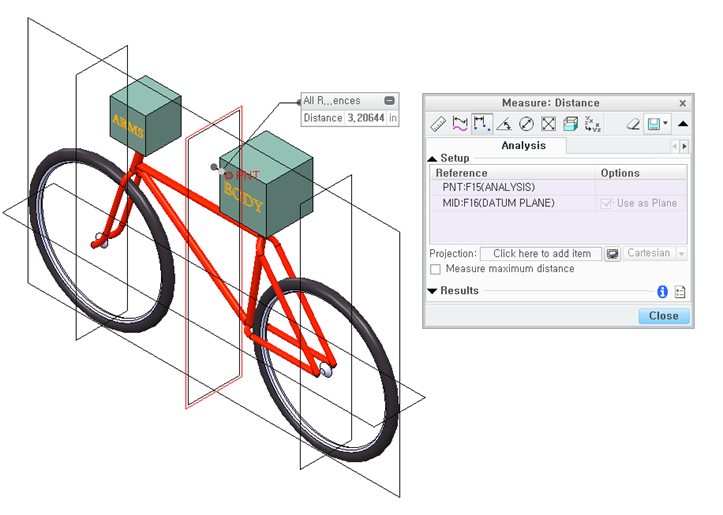

3) Create a distance measurement feature between datum point COG and datum plane MID

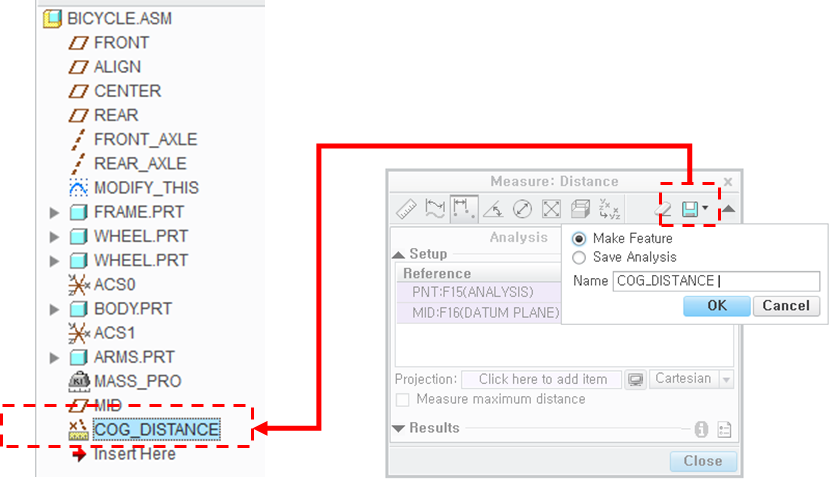

4) 측정된 거리 값을 Feature로 (cog_distance) 생성 합니다. 이것은 목표 값 입니다. 이것의 값이 "0"을 만족 하면, 최적화된 설계를 완료한 것 입니다.

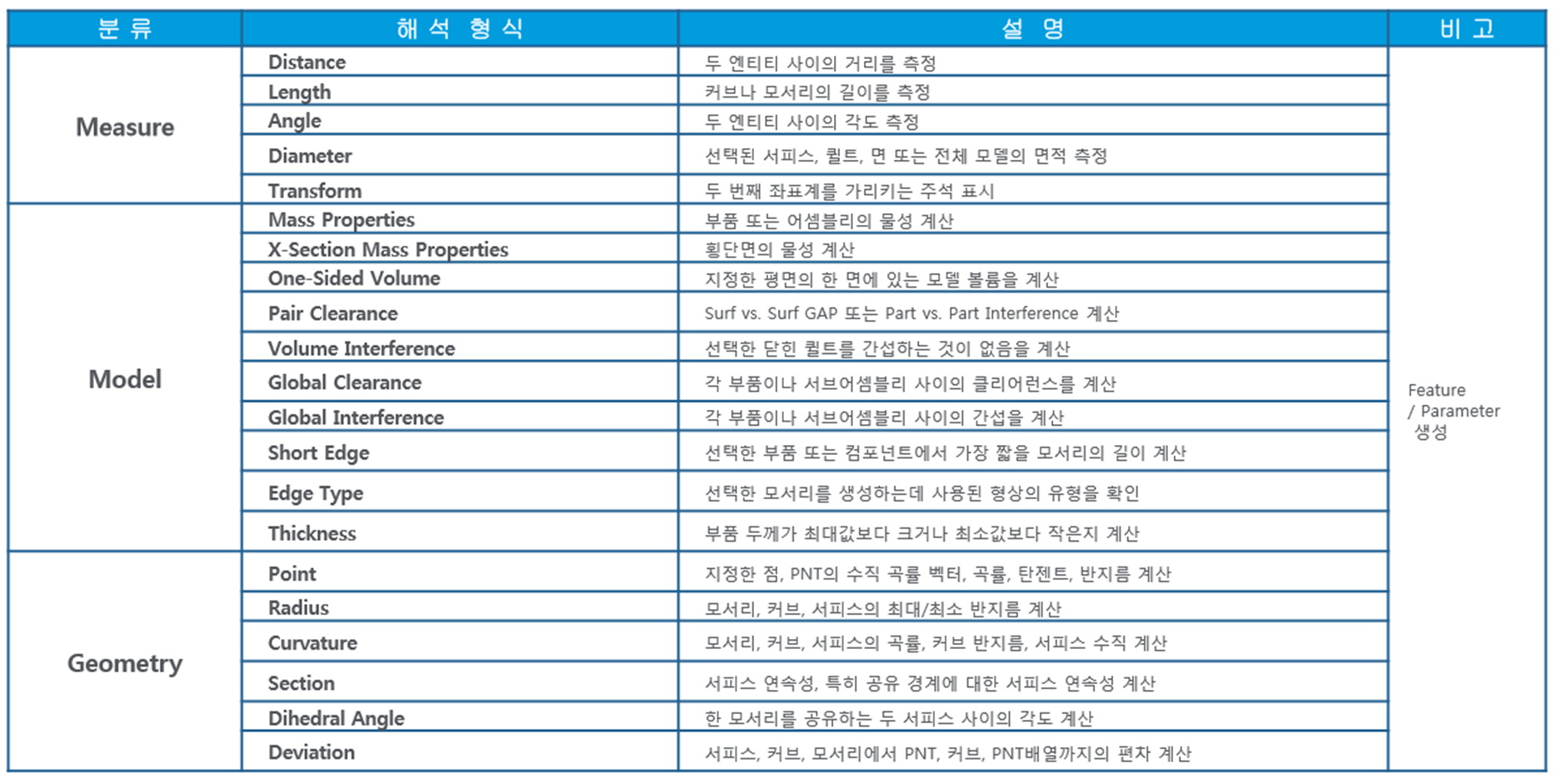

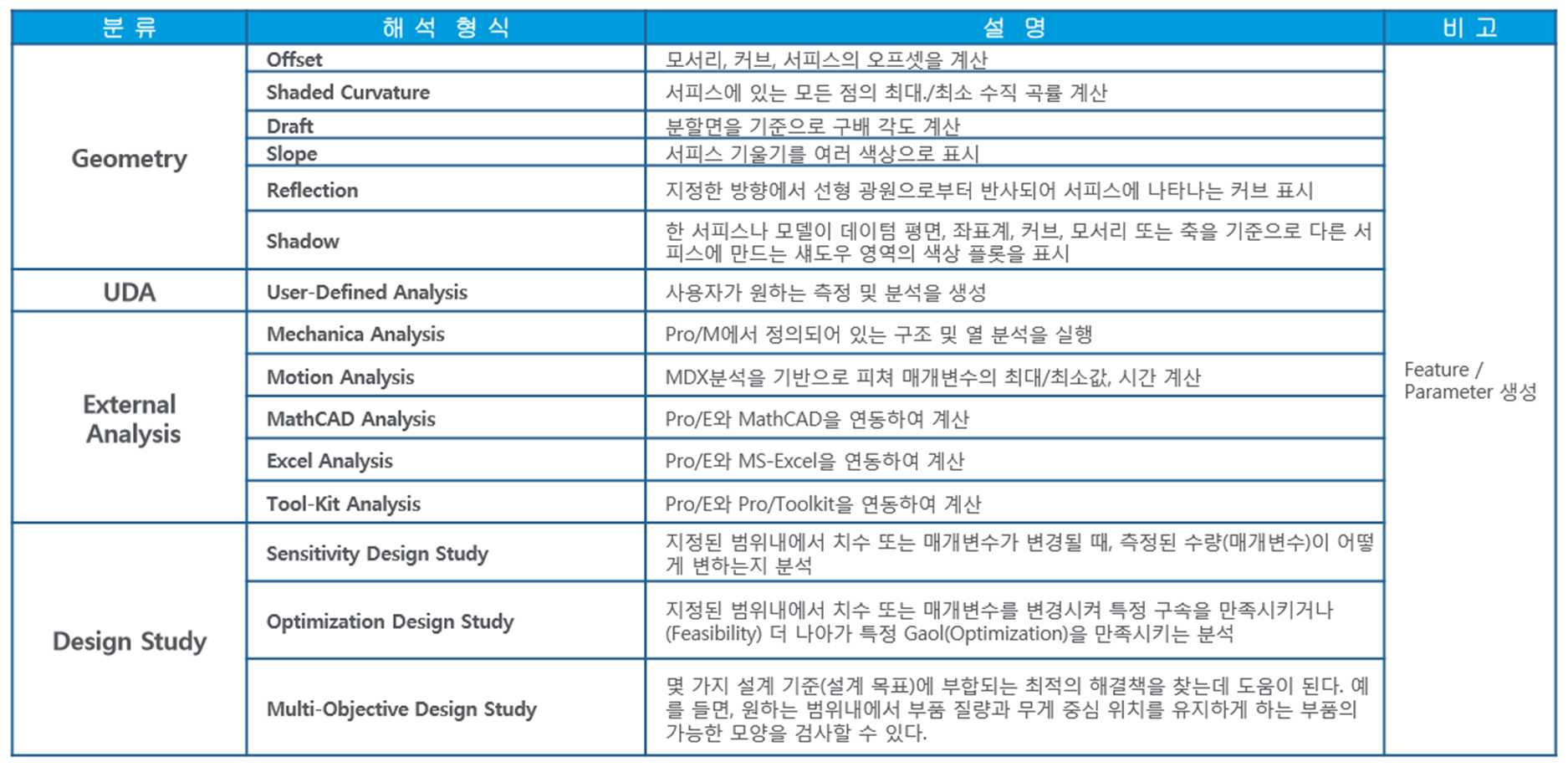

모델 분석 기능을 통해 설계 목표를 다양한 방법으로 정의 할수 있습니다. 아래 표를 참고 하십시요



BMX는 모델에 대한 다양한 분석을 수행하고 분석 결과를 모델에 통합하기위한 일련의 도구를 포함합니다. 이 도구를 사용하여 다음을 수행 할 수 있습니다.

  1. 모델의 측정 및 분석을 기반으로 형상 매개 변수를 작성합니다.
  2. 모델의 측정 및 분석을 기반으로 형상 엔티티를 작성합니다.
  3. 애플리케이션 별 요구에 맞는 새로운 유형의 측정 값을 작성하십시오.

디자인 모델 분석 은 사용자 정의 분석 (User Defined Analysis) 메뉴를 사용 합니다.  다섯 가지 도구 그룹을 제공 합니다. 이러한 도구 그룹을 통해 다음을 수행 할 수 있습니다.

• 모델 지오메트리를 측정합니다.
  - 거리, 길이, 각도, 지름, 면적, 좌표거리

• 모델 속성을 분석합니다.

- 부품,어셈블리 물성, 횡단면 물성, 평면 볼륨, 간극, 간섭, 짧은 모서리, 두께 체크

• 표면 및 곡선 형상 분석.
  - 포인트, 최대/최소 반지름, 곡률, 서피스 연속성, 모서리 공유 서피스 각도, 서피스, 커브, 배열,

오프셋, 서피스 수직 곡률, 색상 표시, 분할 면 구배 각도 반사 서피스, 그림자 영역 색상 플롯

• 다른 분석을 설계 모델에 통합합니다.
   - Creo Simulate Analysis (Pro/Mechanica) 연동
   - Motion Analysis
연동: MDX, MDO 매개변수 최대/최소,
   -
MathCAD Analysis 연동
   - Excel Analysis
연동
   - Tool-Kit Analysis
연동

• 사용자 정의 분석을 작성하십시오

- 사용자가 원하는 측정 및 분석 생성
