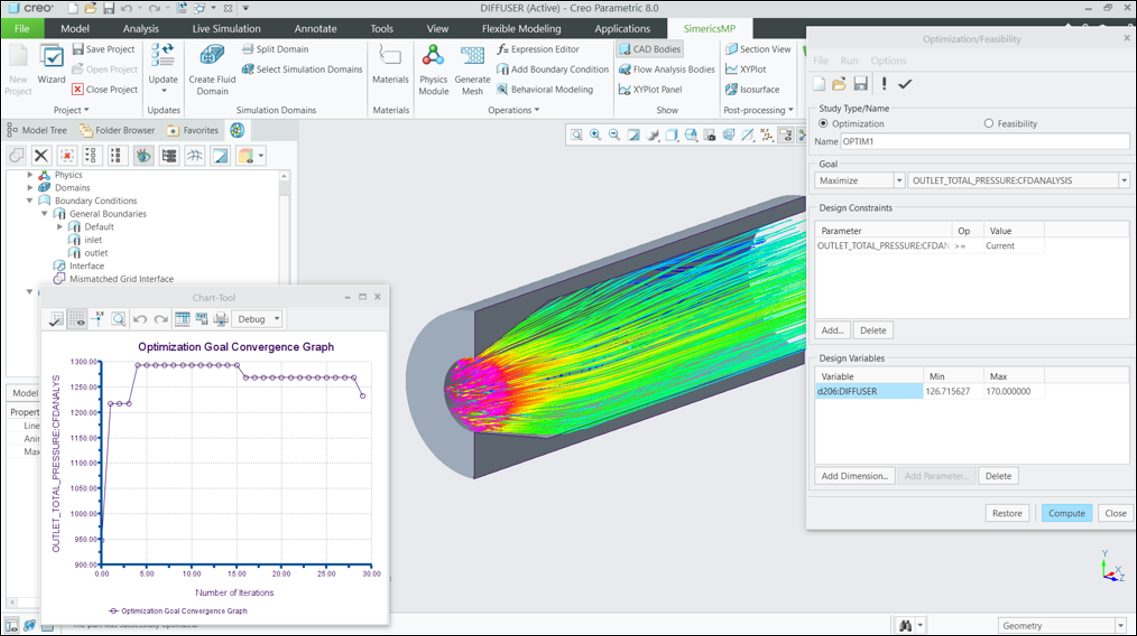

3. 치수 민감도 분석
치수민감도 분석 (Dimensional sensitivity analysis) 은 제품의 치수 또는 치수 요소가 변할 때 해당 변화가 전체 제품 또는 어셈블리에 어떤 영향을 미치는지를 이해하기 위한 공학 분석 기법 중 하나입니다. 이것은 제품 설계 과정에서 중요한 역할을 하며 제품의 성능, 안전성, 경제성 등을 평가하는 데 도움이 됩니다. 최적화 설계 분석을 위한 치수 허용 범위를 정의 할수 있습니다
Creo BMX의 치수민감도 분석은 다음과 같은 단계를 포함할 수 있습니다:
1. 치수 변화 정의: 분석하고자 하는 특정 치수 또는 치수 요소를 정의합니다. 이것은 길이, 각도, 높이, 폭 등의 치수를 포함할 수 있습니다.
2. 모델 수정: Creo Parametric에서 제품 모델을 수정하여 선택한 치수 또는 치수 요소를 변경합니다. 이것은 해당 치수를 늘리거나 줄이는 것을 의미합니다.
3. 분석 실행: Creo BMX를 사용하여 모델을 다시 분석하고, 치수의 변화에 따른 제품의 성능, 응력 분포, 무게, 안정성 등을 평가합니다.
4. 결과 평가: 분석 결과를 통해 치수 민감도를 이해하고, 어떤 치수 요소가 제품의 성능에 가장 큰 영향을 미치는지를 식별합니다.
치수민감도 분석을 통해 설계자는 제품의 치수를 조정하여 원하는 성능을 달성하거나 문제를 해결하는 데 도움을 얻을 수 있습니다. Creo BMX는 이러한 분석을 수행하는 데 도움을 주는 효과적인 도구 중 하나로 사용될 수 있습니다.
□ 실습 - Run the sensitivity analysis.

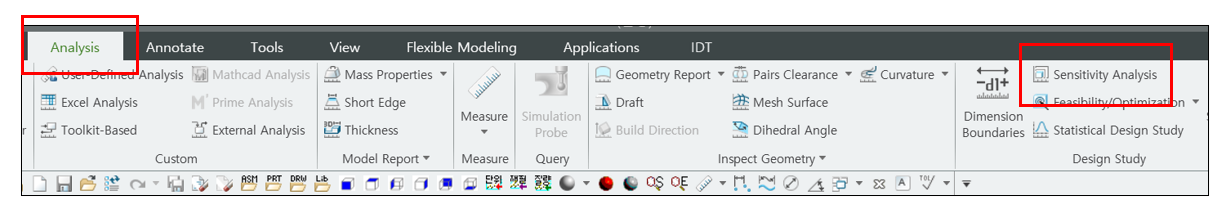

1. Click Sensitivity Analysis from the Design Study group.

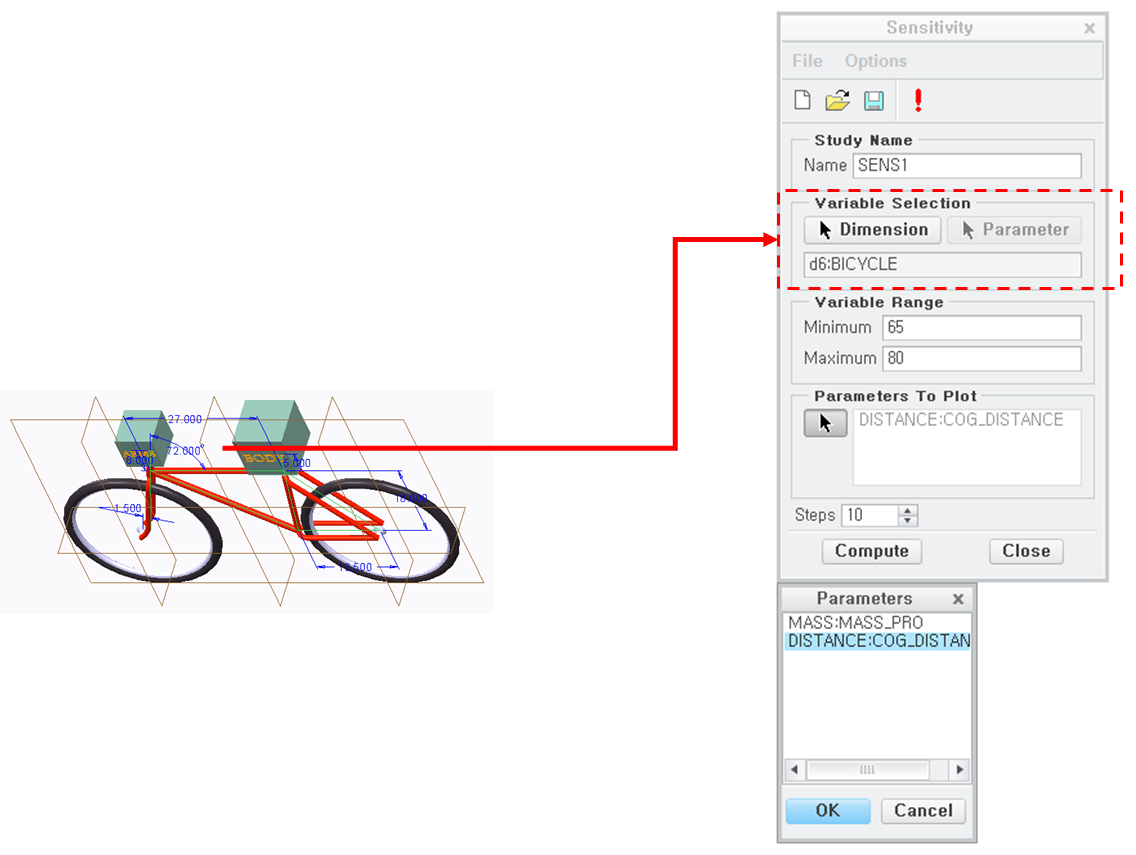

2. Click Select Dimension in Variable Selection.
3. Click Select Dimension in Variable Selection.

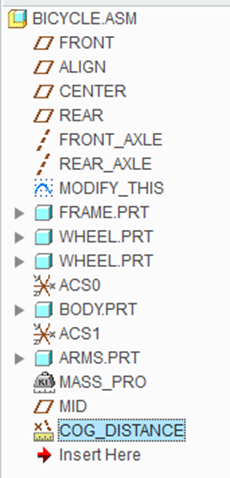

4. Select MODIFY_THIS in the model tree.
5. Select 72.000°.

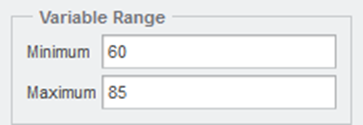

6. Type 60 as the minimum variable range and type 85 as the maximum variable range

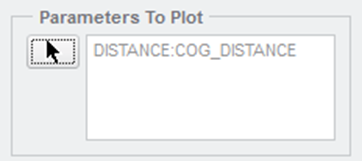

7. Click Select in Parameters To Plot.
8. Select DISTANCE:COG_DISTANCE.
9. Click OK.
10. Type 5 as the number of steps and click Compute. 증가 값을 5개로 정의 합니다

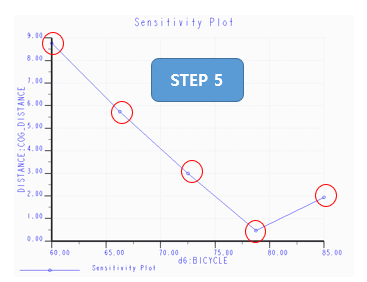

치수가 80에 가까울 때 COG_DISTANCE가 0에 매우 가깝습니다.이 정보를 사용하여 설계 스터디를 수행 할 때 변수 범위를 좁힐 수 있습니다.
11. Type 10 as the number of steps and click Compute. 증가 값을 10개로 정의 합니다
BMX가 없으면 엑셀 VBA로 프로그램 화는 가능 합니다.
