□ ATB(Associative Topology Bus) 소개
데이터 교환 기능을 사용하면 Creo와 다른 지원되는 CAD 시스템 간에 데이터를 전송할 수 있습니다. 또한 데이터 교환 기능에는 Creo 응용 프로그램 간의 데이터 호환성도 포함됩니다.Creo Unite 기술을 사용하면 다양한 비 Creo CAD 시스템의 CAD 데이터를 직접 열고 재사용할 수 있습니다. 다중 CAD 환경에서 작업하고 다중 CAD 시스템에서 공동 작업할 수 있습니다. 일부 CAD 형식은 ATB(Associative Topology Bus)를 통한 데이터의 연관 업데이트를 지원합니다.
ATB(Associative Topology Bus)는 다른 CAD 시스템에서 생성하여 Creo Parametric(으)로 가져온 부품과 어셈블리로 작업할 수 있도록 이기종 환경을 생성합니다. ATB(Associative Topology Bus) 기능은 Autodesk Inventor, CATIA V4와 V5, NX, SolidWorks, Creo Elements/Direct, Neutral, CADDS 5, CDRS, ICEM과 같은 파일 형식을 Creo에 가져올 때 기본적으로 활성화됩니다.
□ ATB(Associative Topology Bus) 기능
설계를 최신 상태로 유지하려면 고유한 Associative Topology Bus 기술(ATB로 단축)을 사용하여 원본이 아닌 원본 파일과의 연결을 유지할 수 있습니다.
How to make working with multi-CAD data easy
Working with multi-CAD data can be a costly and time consuming exercise for any organisation. Find out here how you can make the process manageable.
www.concurrent-engineering.co.uk

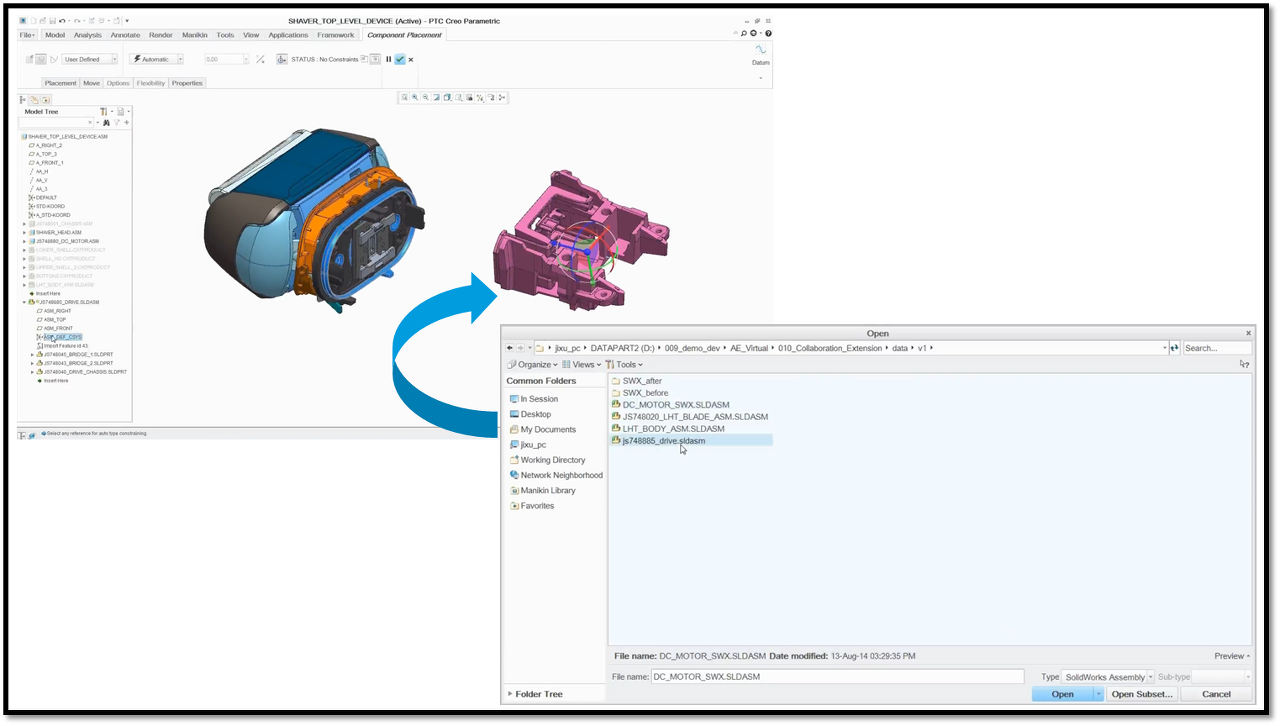

다중 CAD 협업이 생산성을 저하할 필요는 없습니다 . 오히려 그 반대입니다. Creo의 Unite 기술을 사용하면 다른 응용 프로그램에서 생성된 CAD 모델로 쉽게 작업할 수 있으며 상당한 시간을 절약할 수 있습니다.
기본이 아닌 CAD 파일(non-native CAD file)은 회사 내부 또는 외부에서 제공될 수 있습니다. 그것은 중요하지 않습니다. 몇 번의 클릭만으로 해당 CAD 파일을 Creo 소프트웨어 제품군에서 직접 열고 작업을 시작할 수 있습니다. 모델을 다시 만들거나 기타 중복 작업을 수행할 필요가 없으므로 제품 품질, 매력 및 정시 배송에 대한 목표를 달성하는 것이 그 어느 때보다 쉬워졌습니다.
별도의 변환 객체(step, iges등 중간 파일 변환) 를 생성하지 않고 이러한 소프트웨어 시스템의 라이센스 없이도 CATIA, Siemens NX 및 SolidWorks 데이터를 설계에 직접 통합할 수 있습니다.
ATB 정보는 ATB 형식 및 모델 유형에 따라 모델 레벨이나 피쳐 레벨에 저장됩니다. ATB 지원 가져오기 피쳐와 모델의 ATB 업데이트는 원본 시스템과 완벽하게 연관됩니다. 원본 파일 변경 후 원본 시스템이 보존하는 모든 형상 ID는 ATB 업데이트를 통해 가져온 형상에서도 보존됩니다. 따라서 업데이트가 완료된 후 가져온 형상의 자 피쳐를 성공적으로 재생성할 수 있습니다. ATB를 사용한 데이터 교환에는 고유 엔티티 ID가 유지되며 현재 모델 개정 번호가 인식됩니다.
□ ATB(Associative Topology Bus) 구성 - config.pro 옵션
PTC 도움말 센터
사용자의 브라우저에서 DOM 저장소가 비활성화되었습니다. DOM 저장소가 활성화되었는지 확인한 다음 다시 시도하십시오.
support.ptc.com
특별한 옵션을 사용 하려는 분은 전문가의 지원을 받아 구성 하십시요.
□ ATB(Associative Topology Bus) 메뉴

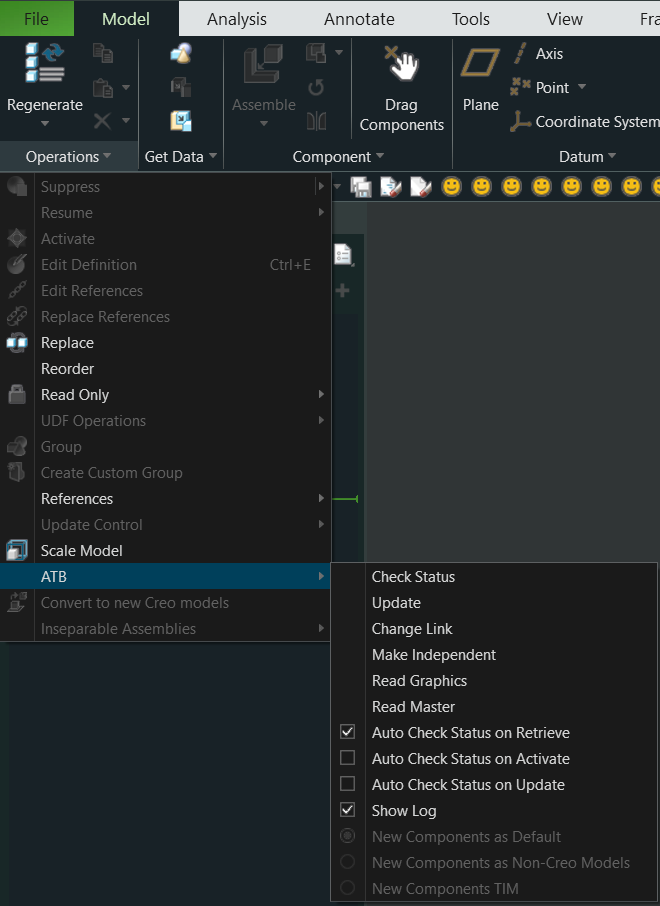

model > operation > atb를 선택 합니다
• 상태 점검(Check Status) 명령을 사용하여 TIM이나 ATB 지원 피쳐의 상태를 점검합니다.
• 업데이트(Update) 명령을 사용하여 이전 버전으로 식별된 TIM이나 ATB 지원 피쳐를 수동 또는 자동으로
업데이트합니다.
• 연결 변경(Change Link) 명령을 사용하여 TIM이나 ATB 지원 피쳐의 링크를 변경합니다.
• 독립화(Make Independent) 명령을 사용하여 TIM과 원본 참조 모델 간의 연관성이나 ATB 지원 피쳐와 원본
참조 모델 간의 연관성을 끊습니다.
• Creo Parametric에서 TIM 어셈블리 및 서브어셈블리 컴포넌트에 대한 표현을 그래픽 읽기(Read Graphics)
또는 마스터 읽기(Read Master) 명령을 사용하여 디스플레이 데이터가 있는 제품 구조 또는 해당 마스터
표현으로 변경합니다.
사용방법 및 환경 설정은 메뉴얼을 참고 합니다
PTC 도움말 센터
사용자의 브라우저에서 DOM 저장소가 비활성화되었습니다. DOM 저장소가 활성화되었는지 확인한 다음 다시 시도하십시오.
support.ptc.com
□ CATIA V5 모델 가져오기 정보
기존 Creo 부품에 CATPart 및 CATIA V5 CGR 부품 모델을 가져온 피쳐로 삽입하고 CATPart 및 CGR 부품 모델을 어셈블리의 부품 컴포넌트로 어셈블할 수 있습니다. 서로 다른 원본에 속하는 부품 컴포넌트를 포함하는 CATProduct 어셈블리를 가져올 수 있습니다.
다음 CATIA V5 파일을 가져올 수 있습니다.
•CATPart (*.CATPart)
•CATProduct (*.CATProduct)
•CATIA V5 CGR
자세한것은 메뉴얼을 참고 합니다
PTC 도움말 센터
사용자의 브라우저에서 DOM 저장소가 비활성화되었습니다. DOM 저장소가 활성화되었는지 확인한 다음 다시 시도하십시오.
support.ptc.com
영업문의 : lionkk@idt21c.com
카카오 채널 : http://pf.kakao.com/_fItAx
