모듈, 부품 Replace

□ Creo Replace 기능

기존 모델에서 특정 부품이나 어셈블리를 다른 것으로 교체하는 데 사용되는 강력한 도구입니다. 이 기능을 활용하면 디자인 변경, 부품 업데이트, 또는 시뮬레이션을 위한 가상 테스트 등 다양한 작업을 효율적으로 수행할 수 있습니다.



▷ Replace 기능의 주요 용도

• 부품 업데이트: 더 나은 성능이나 새로운 재질의 부품으로 교체
• 디자인 변경: 디자인 수정 시 특정 부품만 교체하여 전체 모델 변경 최소화
• 시뮬레이션: 다양한 부품 조합으로 시뮬레이션 수행하여 최적의 설계 도출



▷ 주의 사항 및 추가 기능

• 호환성: 교체하는 부품이 기존 모델과의 치수, 형상, 관계 등에서 호환되는지 확인해야 합니다.
• 관계 유지: Replace 기능을 사용하면 기존 부품과의 관계가 자동으로 유지되는 경우가 많지만, 복잡한 모델의 경우 수동으로 재설정해야 할 수도 있습니다.
• 부품 라이브러리: Creo의 부품 라이브러리를 활용하면 자주 사용하는 부품을 관리하고 빠르게 교체할 수 있습니다.
• 자동화: 반복적인 교체 작업은 스크립트를 활용하여 자동화할 수 있습니다.



▷  Replace 방법

• 직접 교체: 모델 트리에서 선택한 부품을 바로 다른 부품으로 교체하는 가장 기본적인 방법입니다.
• 패밀리 테이블 라이브러리 활용: 패밀리 테이블에 등록된 부품을 사용하여 교체하면 효율적입니다.
• 교환 어셈블리: 자주 교체되는 부품 조합을 미리 정의하여 빠르게 교체할 수 있습니다.


---

□ 교환( Interchange) 어셈블리

설계 과정에서 다양한 부품 조합을 쉽게 시뮬레이션하고 비교할 수 있도록 해주는 강력한 기능입니다. 특정 부품을 다른 부품으로 간편하게 교체하여 다양한 설계 변형을 만들어낼 수 있으며, 이를 통해 최적의 설계 옵션을 선택하는 데 큰 도움이 됩니다.  Interchange 어셈블리는 어셈블리에서 교환 가능한 모델을 정의하는 데 사용할 수 있는 환경입니다.  Interchange 어셈블리에서 모델에 어셈블 배치 참조 (일치, Offset, 평행..) 태그를 만들어 설계 어셈블리에서 서로를 쉽게 대체할 수 있습니다. Interchange 어셈블리에 배치할 수 있는 두 가지 유형의 구성 요소가 있습니다

• 기능적 교환 구성요소 (Functional interchange components)
• 구성 요소 단순화 (Simplify interchange components)



▷ 기능적 교환 구성요소 (Functional interchange components)

설계 어셈블리에서 다른 구성 요소로 쉽게 교체될 수 있는 특별한 유형의 구성 요소입니다. 마치 레고 블록을 다른 색깔이나 모양의 블록으로 바꾸는 것처럼, 기능적 구성 요소는 동일한 기능을 수행하는 다른 부품으로 간단하게 대체될 수 있습니다.



1. 핵심 특징:

• 대체 가능성: 다른 기능적 구성 요소로 쉽게 교체 가능
• 패밀리 테이블 멤버 아님: 일반적인 패밀리 테이블 구성원과는 다르게 운영
• 참조 태그: 두 기능적 구성 요소 간의 배치 참조를 일치시키는 데 사용



2. 기능적 구성 요소를 사용하는 이유

• 유연한 설계: 설계 변경에 유연하게 대응하고 다양한 옵션을 쉽게 비교할 수 있습니다.
• 효율적인 관리: 오래된 구성 요소를 새로운 구성 요소로 쉽게 교체하여 설계를 최신 상태로 유지할 수 있습니다.
• 개념 설계: 초기 설계 단계에서 구체적인 부품 대신 개념 블록이나 부품 봉투를 사용하여 설계를 시작하고, 이후에 실제 부품으로 교체할 수 있습니다

3.기능적 구성 요소 사용 방법

• 참조 태그 생성: 두 기능적 구성 요소 간의 배치 참조를 일치시키기 위해 참조 태그를 생성합니다. 이 태그는 각 참조에 대해 개별적으로 또는 참조 페어링 테이블에서 만들 수 있습니다.
• 구성 요소 교체: 설계 어셈블리에서 교체하고자 하는 기능적 구성 요소를 선택하고, 다른 기능적 구성 요소로 대체합니다. 이때 참조 태그가 미리 설정되어 있으면 자동으로 배치가 맞춰집니다.
• 수동 배치: 참조 태그가 정확한 배치 참조를 지정하지 않으면, 구성 요소 배치 탭이 열리고 사용자가 수동으로 구성 요소를 배치해야 합니다.

4. 실습

4-1. 참조 태그 만들기

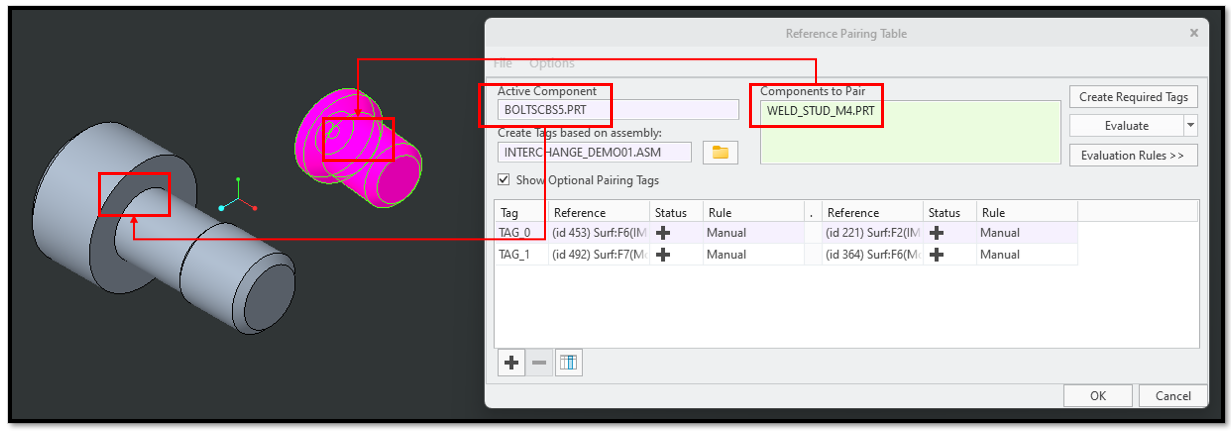

4-2. Reference Psiring Table



4-3. 구성 요소 교체 -  Interchange 어셈블리 구성



4-4. 구성 요소 교체 -  Family Table

교체 가능한 부품 또는 모듈을 Family Table, Interchange  Group으로 구성 하면 프로그램 개발이 가능 합니다.
