설계의도 : skeleton Part

스켈레톤 파트는 실제 제품의 일부가 아닌, 어셈블리의 레이아웃과 구성을 위한 기준 역할을 수행합니다.

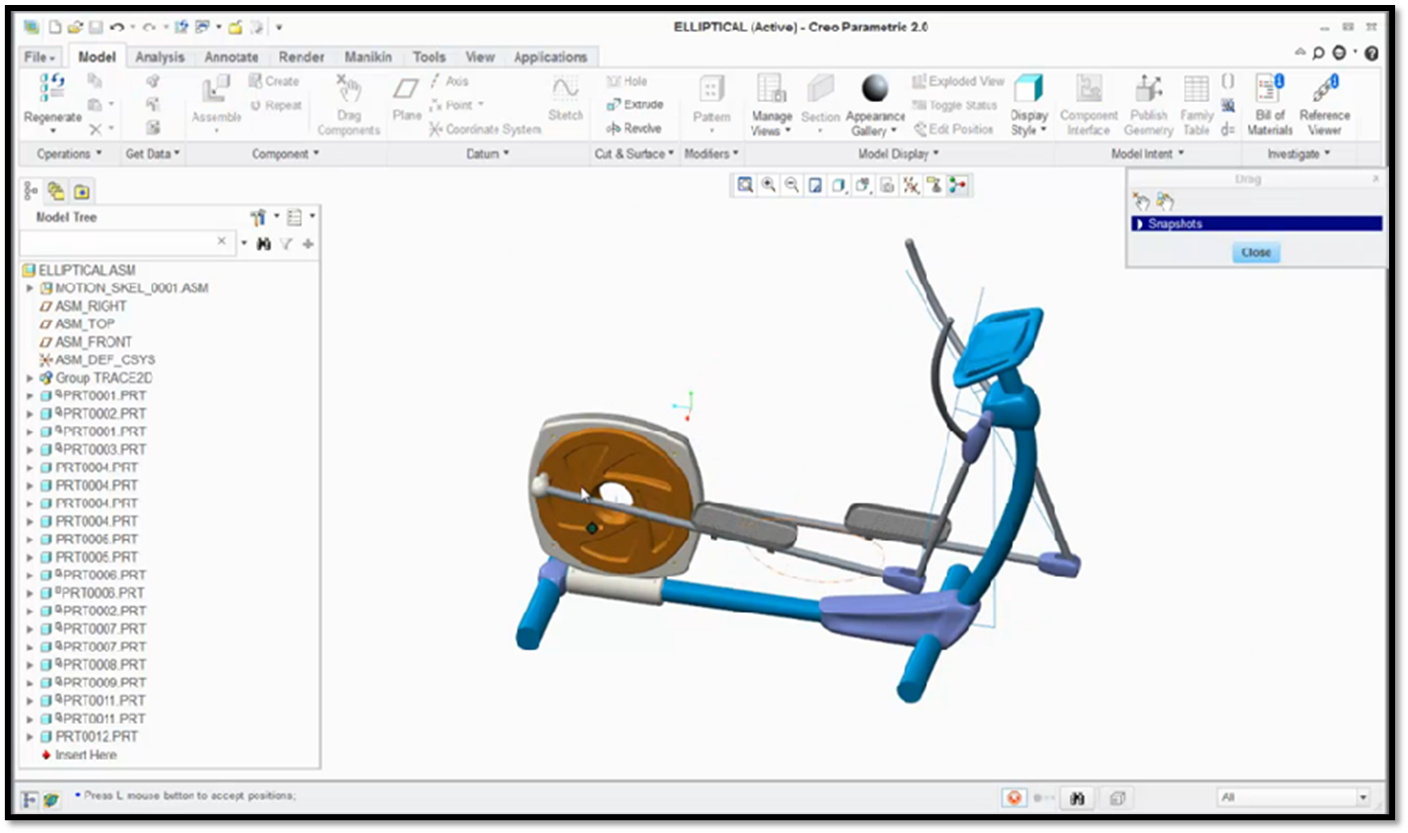

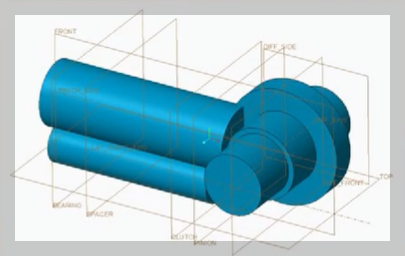

3D 레이아웃 (스켈레톤 파트)	3D 레이아웃을 사용한 어셈블리 모델

▣  스켈레톤 파트의 주요 기능 및 역할:

1. 레이아웃 및 배치 정의:

• 스켈레톤 파트는 어셈블리 내 각 부품의 위치와 배열을 정의하여 전체적인 구조를 설정합니다.
• 이를 통해 설계자는 부품 간의 관계와 상호 작용을 명확하게 파악하고 관리할 수 있습니다.

2. 설계 변경 관리:

• 스켈레톤 파트를 통해 정의된 구조를 기반으로 각 부품을 설계하면, 스켈레톤 파트의 변경 사항이 연결된 모든 부품에 자동으로 반영됩니다.
• 이는 설계 변경 시 일관성을 유지하고 오류를 줄이는 데 도움을 줍니다.

3. 탑다운 설계 지원:

• 스켈레톤 파트는 탑다운 설계 방식에서 핵심적인 역할을 수행합니다.
• 탑다운 설계는 전체적인 구조를 먼저 정의하고, 그 구조를 기반으로 세부 부품을 설계하는 방식입니다.
• 스켈레톤 파트는 이러한 설계 방식을 효율적으로 지원합니다.

4. 기준 피처 제공:

• 어셈블리에서 모든 부품이 참조할 수 있는 기준을 제공합니다.
• 이를 통해 개별 부품을 설계할 때, 모든 부품이 동일한 기준을 공유하도록 하여 설계의 일관성을 유지할 수 있습니다.

▣  스켈레톤 파트의 구성 요소:

1. 스켈레톤 파트는 일반적으로 다음과 같은 요소들로 구성됩니다.

• 데이텀 평면, 축, 점, 곡선과 같은 기준 피처
• 어셈블리 구조를 나타내는 간단한 서피스 또는 스케치



▣  스켈레톤 파트의 장점:

• 설계 변경 관리 용이성
• 어셈블리 구조의 명확한 정의
• 탑다운 설계 효율성 향상
• 설계의 일관성 유지

"스켈레톤 파트를 효과적으로 활용하면 복잡한 어셈블리 설계를
보다 효율적이고 체계적으로 관리할 수 있습니다."

---

▣ 스켈레톤 기반 설계 하기 (추가 설명)

[3D 레이아웃 적용 예]



1. 실제 3D 설계에 스켈레톤 적용

• 스켈레톤은 어셈블리 내에서 여러 파트가 공유하는 중요한 지오메트리(외부 표면 윤곽, 파팅 라인, 구멍 위치 등)를 정의하는 특수한 파트 파일입니다.
• 주로 비솔리드 지오메트리(표면, 평면, 곡선, 축 등)로 구성되지만, 피처 종류에 제한은 없습니다.
• 게시 지오메트리 및 복사 지오메트리 쌍을 사용하여 하위 모델에 지오메트리를 전달합니다.
• 어셈블리에서 기본 데이텀보다 앞선 기본 위치에 조립되며, 질량 속성 분석 및 BOM 테이블/보고에서 제외될 수 있습니다.

2. 스켈레톤 기반 설계의 장점

• 탑다운 설계 구현을 위한 강력한 방법입니다.
• 마스터 모델 기술에 비해 대상 구성 요소에 필요한 지오메트리만 전달할 수 있습니다.
• 설계 변경 시 효율성을 높여 작업 시간을 단축할 수 있습니다.

3-1. 스켈레톤 기반 설계 방법 및 고려 사항 - 단일 최상위 스켈레톤

• 장점: 구조가 단순합니다.
• 단점: 모든 구성 요소가 최상위 어셈블리의 자식이 되어 업데이트가 필요하며, 복잡성이 증가합니다.

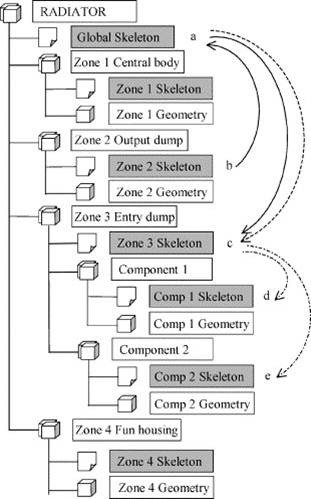

3-2. 스켈레톤 기반 설계 방법 및 고려 사항 - 하위 어셈블리별 스켈레톤

• 장점: 각 하위 어셈블리에 필요한 지오메트리만 포함하여 재생성 효율성을 높입니다.
• 단점: 어셈블리 구조가 복잡해집니다.

4.  스켈레톤 기반 설계의 주의점

• 복잡성을 증가시키고 부품 간 종속성을 추가할 수 있습니다.
• 설계 프로세스에 신중한 계획과 관리가 필요합니다.

Creo 명령만으로 스켈레톤을 생성하는것은 쉽습니다. 모델을 수정 하는것도 쉽습니다. 하위 단으로 지오메트릭 정보를 전달 하는것고 쉽습니다. 하지만 제품이 설계된 어떻게 변경 되어야 하는지, 미래에 추가 부품이 조립하는 위치는 어디인지 결정하는 것은 어렵습니다.  설계의도를 명확히 하는것은 어렵습니다.  지속적인 개량 작업이 요구 됩니다. Creo의 주요기능이 개발된 이유(?)를 이해하고, 설계 의도가 결합된 레이아웃을 만들어 활용 해야 합니다.
