□ Inseparable Assemblies
여러 부품으로 구성된 어셈블리를 하나의 단일 객체처럼 취급하여 설계 및 분석 작업의 효율성을 높이는 기능입니다.
Creo Inseparable Assemblies는 복잡한 설계를 효율적으로 관리하고, 성능을 향상시키기 위한 강력한 도구입니다.
특히 대규모 프로젝트나 표준화된 설계가 필요한 경우에 그 유용성이 더욱 빛을 발합니다.
Inseparable 어셈블리를 사용하면 구매한 컴포넌트를 모델에 포함시키고 다음 작업을 수행할 수 있습니다.
- Inseparable 만들기(Make Inseparable): 하위 레벨 컴포넌트를 선택한 어셈블리에 내장합니다.
- Separable 만들기(Make Separable): 내장된 컴포넌트를 선택한 어셈블리에서 추출합니다.
- 내장된 컴포넌트 생성(Create embedded): 어셈블리에 새로운 내장된 컴포넌트를 생성합니다.

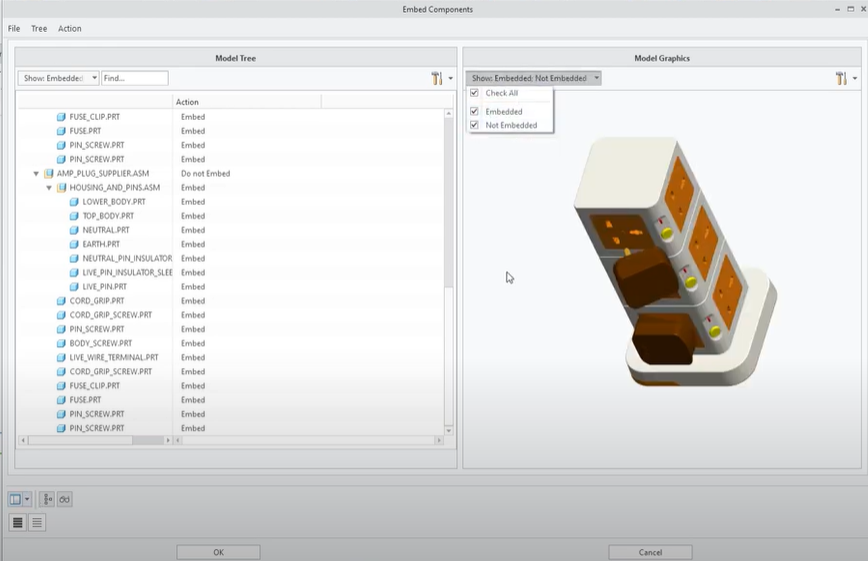

- 내장(Embed): 컴포넌트를 소유한 어셈블리에 복사하여 내장합니다.
- 추출(Extract): 컴포넌트를 새로운 독립형 모델로 추출하고, 어셈블리에서 내장된 컴포넌트를 대체합니다.
Inseparable 어셈블리는 구성하는 컴포넌트를 복사 하여, 하나의 어셈블 파일로 생성 합니다.
Inseparable 어셈블리에 컴퍼넌트를 별도의 메뉴에서 선택하여 만들수 있습니다
- 분리 불가능 어셈블리는 Creo Parametric의 열려 있는 세션에서 생성되며 다시 사용하려면 저장해야 합니다.
- 어셈블리의 모든 컴포넌트를 포함하거나 고급(Advanced) 옵션을 사용하여 포함할 컴포넌트를 선택할 수 있습니다
- 어셈블리에 컴포넌트를 포함할 때 모델을 어셈블리 파일에 복사합니다. 원본 모델은 영향을 받지 않으며 하드디스크에 계속 존재합니다.
- 어셈블리 HYDRAULIC_CYLINDER에 컴포넌트 PISTON이 있습니다. 기본값을 변경하지 않는 한 포함된 컴포넌트의 이름은 PISTON<<HYDRAULIC_CYLINDER>>가 됩니다. 이름이 충돌할 경우 시스템에서 자동으로 해결합니다.
▷동영상
▷ Separable 만들기(Make Separable)
필요에 의해 분리 불가능 어셈블리를 분리하면 모델이 새로운 별도의 파일 및 비즈니스 객체가 됩니다. 동일한 이름의 모델이 세션, 현재 디렉토리 또는 작업 디렉토리에 이미 있는 경우 새-이름을 지정해야 합니다. 연결된 세션에서 일반 이름이 시스템에 의해 자동으로 지정됩니다.
Inseparable Assemblies 기능은 벤더로부터 잔달받은 어셈블리를 단일 비즈니스 객체 (파일)로 만들어 BOM 생성에 활용 합니다.
만일 밴더로 부터 수정된 어셈블리 파일을 전달 받으면, Inseparable Assemblies 만들고 동일한 이름으로 덮어쓰기 합니다
