□ Skeleton Part File
Creo skeleton 파일은 PTC Creo CAD 소프트웨어에서 사용하는 특별한 유형의 파일로, 어셈블리 설계 과정에서 기준 구조(스켈레톤 구조)를 정의하는 데 사용됩니다. 스켈레톤 파일은 어셈블리의 전체적인 구조와 형상을 설정하고, 설계의 상위 레벨에서 중요한 기준 요소(예: 축, 평면, 점, 곡선)를 포함하여 각 부품 간의 관계를 정의하는 역할을 합니다.
스켈레톤 파일의 주된 목적은 부품 간의 위치와 상호작용을 제어하고 의존성을 관리하는 것입니다. 이를 통해 개별 부품을 설계할 때, 모든 부품이 동일한 기준을 공유하도록 하여 설계의 일관성을 유지할 수 있습니다.
▷주요 기능은 다음과 같습니다:
1. 기준 피처 제공: 어셈블리에서 모든 부품이 참조할 수 있는 기준 요소(예: 좌표계, 평면, 축)를 정의합니다.
2. 부품 간 관계 관리: 부품의 설계가 변경되었을 때, 관련 부품들이 자동으로 업데이트될 수 있도록 의존성을 관리합니다.
3. 복잡한 형상 관리: 전체 어셈블리의 큰 틀을 미리 정의하여 각 부품의 설계가 조화롭게 이루어지도록 돕습니다.
4. 설계 속도 향상: 설계의 기본 구조를 미리 설정함으로써 부품 간의 충돌이나 불일치를 방지하고, 설계 변경 시 효율적인
업데이트를 가능하게 합니다.
스켈레톤 파일은 복잡한 기계 시스템이나 제품 설계에서 특히 유용하며,
팀 간 협업 시에도 설계의 일관성을 유지하는 데 도움을 줍니다.
□ Skeleton 정보 제어
중앙 상위 부서 한 곳에서 하향식으로 다음과 같은 정보를 제어할 수 있습니다. AAX를 구매 해야 사용 할수 있습니다.
- 제품 구조
- 컴포넌트 간의 인터페이스 위치
- 3D 공간 배치
- 연결 및 메커니즘
복잡한 어셈블 구조, 치수 변경으로 모든 부품의 사이즈 또는 위치를 변경 하고자 할때 "Skeleton.prt"로 한번에 조정 할수 있고, 사이즈가 변경된 새로운 파생 모델을 쉽게 만들수 있습니다. "Skeleton.prt"와 PTC 프로그램 개발 SDK를 활용 한다면, 자동 설계가 가능 합니다. (2D/ 3D 자동 생성)
□ Skeleton 파일 특징
어셈블 모드에서 Skeleton 모델을 생성하면 어셈블리에 자동으로 배치됩니다.
새로 생성된 뼈대 모델은 항상 다른 모든 컴포넌트 및 어셈블리 피쳐보다 먼저 나열되고 재생성됩니다.

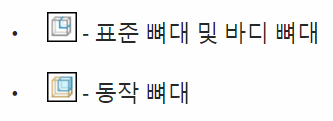

Skeleton 모델에는 표준 Skeleton 모델과 동작 Skeleton 모델의 두 유형이 있습니다. Skeleton 뼈대 모델은 설계 Skeleton (표준 Skeleton 또는 내부 스케치)와 바디 Skeleton 를 포함하는 서브어셈블리입니다. (메카니즘 동작이 가능 합니다)
▷ 다음과 같은 주의 사항을 고려 하십시요
- "multiple_skeletons_allowed" 구성 옵션을 yes로 설정하면 어셈블리에 여러 표준 Skeleton 생성할 수 있습니다.
- 외부 참조 제어 설정을 사용하여 형상 및 어셈블리 배치 참조를 Skeleton 모델로만 제한할 수 있습니다. 외부 형상 복사기능과 조합 하여 사용 합니다. 외부 참조 제어는 반드시 이해하고, 규칙으로 확정 해야 합니다.
- Skeleton 모델은 자체 패밀리 테이블을 유지할 수 있습니다. 즉, 패밀리 테이블을 통해 여러 Skeleton 인스턴스를 유지할 수 있습니다.
- Skeleton 모델은 특정하게 포함시키지 않는 한 BOM에 표시되지 않습니다. Skeleton 모델은 질량이나 서피스 특성에 영향을 미치지 않습니다. Skeleton 모델은 드로잉 보기에 표시할 수 있으며, 단순화 표현과 외부 슈링크랩 피쳐를 생성 및 조작할 때 Skeleton 모델을 포함할 수도 있습니다.
