□ 마우스 포인트 이용 방법소개
2개의 참조 서피스를 이용 하여, 중심-축 생성하는 기능을 활용 하여 패스너를 조립 합니다, 중심-축 위치는 마우스 포인트를 클릭한 서피스 면에 생성 됩니다. 정확한 위치는 패스너 조립후 중심-축의 치수를 수정 합니다.
IFX 적용 예제 동영상
▷ 마우스 포인트 이용 방법 실습

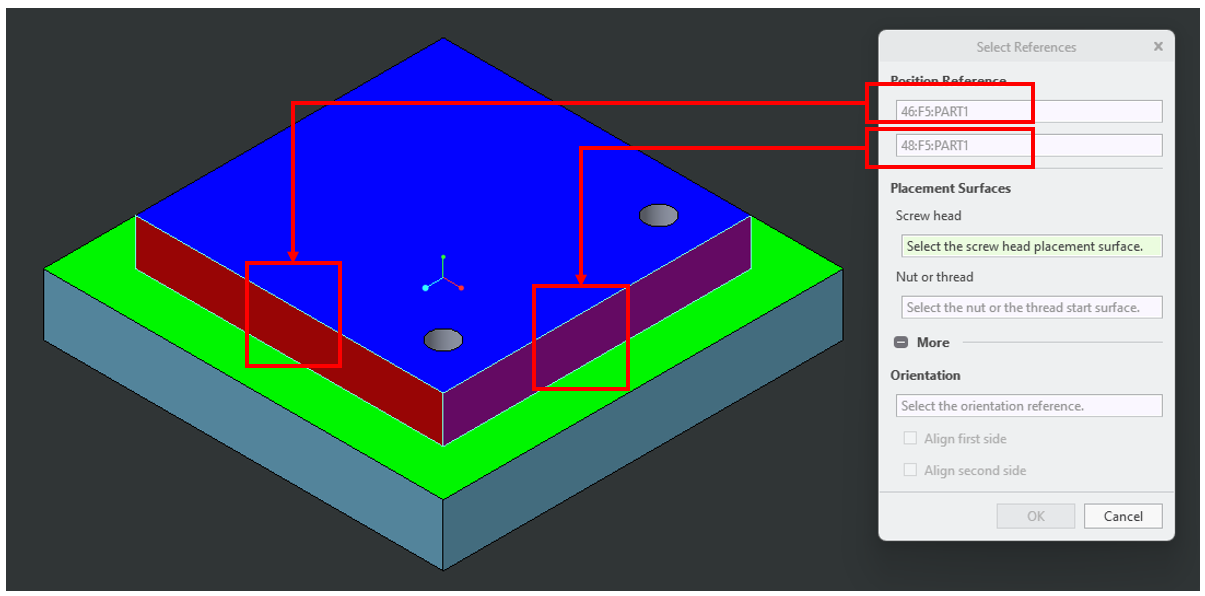

1. 치수 참조 평면 선택
동일한 부품 또는 서로 다른 부품의 평면을 선택 가능 합니다. 서로 다른 평면을 사용 하면, 마우스 클릭후,
패스너 배치시 선택한 참조 서피스(치수 참조)의 부품 이름을 선택 해햐 힙니다.
2, 패스너 (BOLT, NUT) 위치 평면 선택
평면 선택후 조립 할 Bolt, Nut를 선택 합니다

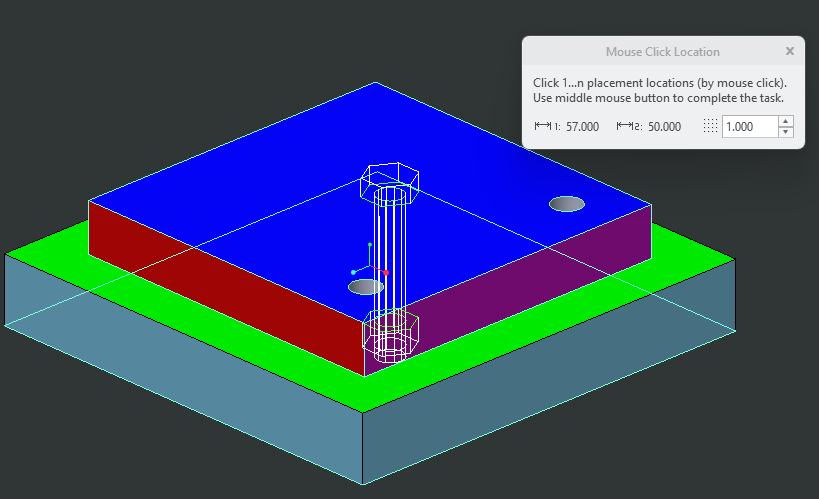

3. 패스너 조립을 위한 평면 "마우스 포인트"로 선택
- 여러번 마우스를 포인트를 클릭하여 여러개의 패스너들을 조립 할수 있습니다, 가운데 (휠) 버튼이 완료 입니다.
4. 치수 변경

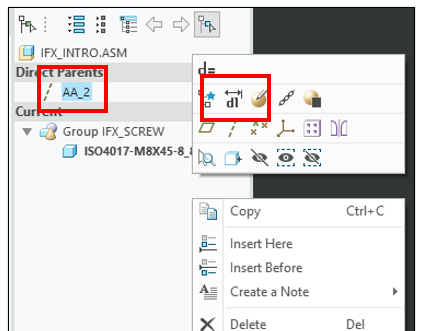

모델 Tree에서 패스너 그룹 바로 위에 있는 중심축의 치수를 변경 합니다. 생성되는 중심 축은 어셈블의 Featire 입니다
연계된 축 검색 | 치수 변경 |
▷ IFX 검증
IFX로 적용된 모델은 패스너의 길이 값을 검증 하는 기능을 제공 합니다
▷ IFX 커스터 마이징
IFX의 사용 하는 모델은 커스터마이징이 가능며, IFX 개발 용역을 맡겨 사용 하시길 바랍니다
IFX는 매우 빠르게 패스너 조립과 조립되는 부품들에 표준화 된 Hole을 생성 합니다.참조 패턴 기능을 적용 할수 있어 바르게 설계를 할수 있습니다. 또한 설계자의 편의성을 증대 시킵니다. 그러나 IFX를 바로 실무에 적용 할수 없습니다. IFX 사용된는 모델을 수정 (품번, 품명 매개변수 추가 또는 추가 하여 사용 해야 합니다.
Creo의 9.0의 Hole Feaure의 스케치 패턴 기능도 매우 강력한 기능 입니다. 이 기능과 IFX의 기능을 혼합 하면 참조 오류가 혁신적으로 줄어 모델을 재 사용률을 높일수 있습니다.
