□ Sequence Step 확인 하는 방법

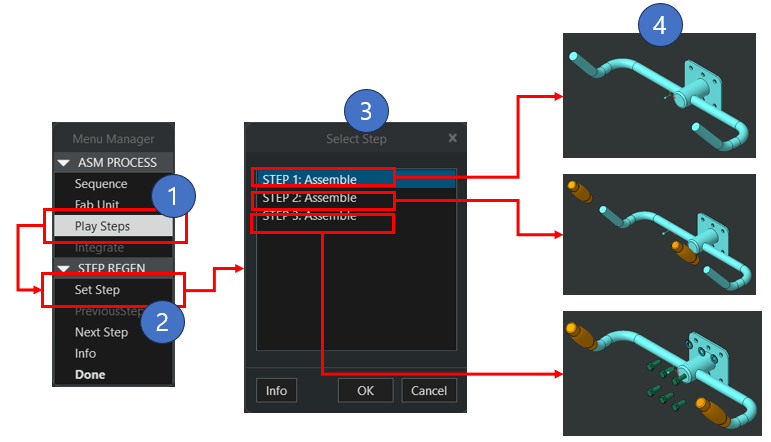

Step별로 만든 조립 공정 계획을 확인 할 수 있습니다. ASM Process > Play Steps > Set step을 클릭하여 Step1 ~ Step 3 까지 조립 공정 계획을 확인 합니다. Sequence Step 만들때 반드시 "Description" 내용을 입력 합니다.
□ Sequence Step 도면으로 출력하기

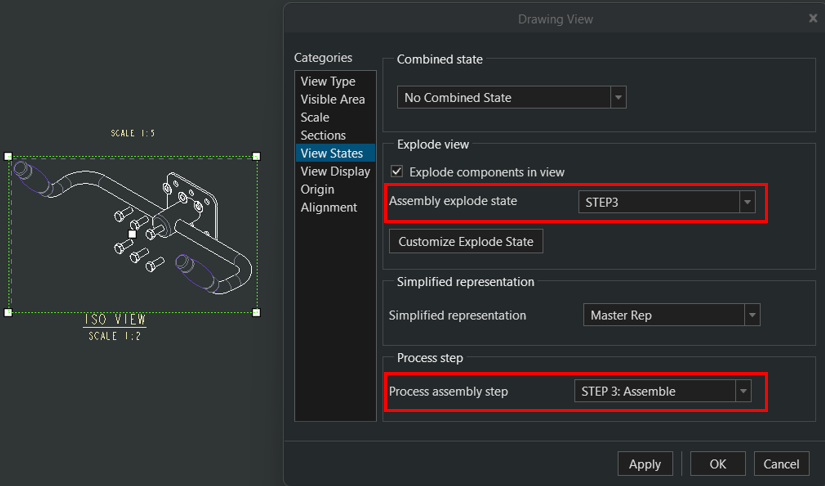

도면 Format을 이용하여 Step별 도면 을 생성 할수 있습니다. Export, Step 이름을 선택하여 도면에 뷰를 배치 할수 있습니다. 도면 Format은 "조립 공정 계획" 양식이 있는 도면을 사용 합니다.
Table 기능을 이용하여, 번호, 파일 이름, 품번, 품명, 수량을 자동으로 표시 할수 있습니다. 또한 풍선을 뷰에 배치 할 수 있습니다. Format 파일 기능과 도면 sheet 생성 방법을 잘 활용한다면, 일정 수준의 조립 공정 계획 문서(도면)를 자동 생성 할수 있습니다. 아래 동영상을 참고 하십시요
일정 수준의 조립 공정 계획 문서(도면)를 생성할 때 도면에 있는 기호의 구성(매개변수)을 고려하는 것이 중요합니다. 어셈블리 공정 계획에서 사용되는 매개 변수는 드로잉의 현재 단계 또는 모든 단계를 기반으로 합니다.매개변수는 왼쪽에서 오른쪽으로 이동되는 사양의 계층 구조를 기반으로 합니다.
1. &prs.actstep.number 매개변수
- 현재 활성 모델로 설정되어 있는 어셈블리 프로세스에 있는 단계의 단계 번호를 제공합니다.
2. &prs.actstep.type 매개변수
- 활성 단계에서 사용된 어셈블리 방법을 제공합니다.
3. &prs.actstep.comp.name 매개변수
- 활성 단계에서 사용된 모든 어셈블리 컴포넌트의 이름을 제공합니다.
* 참고
&prs.actstep.number 매개변수는 단계 번호의 이름을 지정하는 반면 &prs.step.number 매개변수는 현재 모델에 관계없이 드로잉에 있는 모든 모델의 단계 번호를 표시합니다.
테이블 매개변수 예)
1. Step 번호 표시
&prs.step.number
2. Step별로 저장된 Description 표시
&prs.step.desc
3. time
prs > step > user define > "time_estimate"를 입력 합니다
&prs.step.time_estimate
4. cost
prs > step > user define > "cost_estimate"를 입력 합니다
&prs.step.cost_estimate[.2]
도면 만들기
□ Creo Illustrate 제품 소개
Creo Illustrate는 PTC사의 Creo Parametric 제품군에 속하는 하나로, 제품 설명서 및 기술 문서를 생성하기 위한 3D 기반의 그래픽 편집 도구를 제공합니다. Creo Illustrate의 주요 기능은 다음과 같습니다:
1. **3D 모델 기반 편집:** Creo Illustrate는 3D 모델을 기반으로 하여 제품의 부품 및 조립체를 효과적으로 편집할 수 있습니다. 이를 통해 제품 설명서에 필요한 정확한 그래픽 요소를 생성할 수 있습니다.
2. **애니메이션 및 시뮬레이션:** 제품의 작동 방식을 시뮬레이션하고, 움직임을 보여주는 애니메이션을 생성할 수 있습니다. 이는 사용자가 제품을 이해하고 조작하는 데 도움이 됩니다.
3. **가시성 및 강조 기능:** Creo Illustrate는 특정 부품이나 조립체를 강조하고, 그에 대한 설명을 추가하여 제품을 이해하기 쉽게 만듭니다.
4. **다중 언어 지원:** 글로벌 시장에서 제품을 판매하는 기업을 위해 Creo Illustrate는 다중 언어 지원을 제공하여 제품 설명서를 다양한 언어로 제공할 수 있습니다.
5. **제품 라이프사이클 관리:** Creo Illustrate는 제품 라이프사이클의 다양한 단계에서 사용되어, 제품의 변화에 따라 설명서를 쉽게 업데이트할 수 있습니다.
6. **인터랙티브한 문서 생성:** Creo Illustrate를 사용하면 인터랙티브한 제품 문서를 생성할 수 있습니다. 사용자는 제품을 회전하거나 특정 부분을 클릭하여 자세한 정보를 얻을 수 있습니다.
이러한 기능들은 제품 설명서 및 기술 문서 작성을 간편하게 하고, 사용자들이 제품을 더 잘 이해하고 활용할 수 있도록 돕는데 사용됩니다. 자세한것은 IDT 영업 대표 : 이희범 이사 (010 - 6219-1530 / hblee@idt21c.com)에게 문의 하십시요.
□ HTML로 Export
Pro/WEB PUBLISH 기능을 사용하여 HTML 파일로 저장 가능 합니다
PTC 도움말 센터
사용자의 브라우저에서 DOM 저장소가 비활성화되었습니다. DOM 저장소가 활성화되었는지 확인한 다음 다시 시도하십시오.
support.ptc.com
아래 그림과 같이 엑셀 파일로 자동으로 Export 하는 기능을 개발 해야 합니다. 아쉽게도 PTC 제품은 아닙니다.
문서가 아닌 동영상으로 만들수 있습니다. 하지만 조립 현장에서 문서가 더 효과적일 수 있습니다. 조립 현장은 일반 사무실보다 쾌적한 환경이 아닙니다. 모니터를 보고 제품을 조립 하는것은 어렵습니다.
CAD 데이터의 대용량은 기업 전체에서 3D 데이터를 효율적으로 사용하는 데 심각한 장벽을 제시합니다. XVL®은 이 문제를 해결합니다. XVL은 0.01mm의 정확도로 CAD 데이터를 원래 크기의 1/100 미만으로 압축합니다.
XVL Technology
www.lattice3d.com
제조 공급망 전반에 걸쳐 신속한 커뮤니케이션, 협업 및 생산을 가능하게 하는 데 사용됩니다.
수백 개의 부품이 포함된 제품도 원활하게 작동합니다. 따라서 실물 크기 모델을 사용하여 설계 검토를 수행하든, 복잡한 조립 프로세스를 계획하든, VR로 계획된 시설을 살펴보든, 3D 카탈로그에서 부품을 주문하든 XVL은 뛰어난 성능을 제공합니다.
XVL은 단순한 기하학 그 이상입니다. XVL 형식에는 다음을 포함한 설계 및 제조 데이터도 포함됩니다.
- 부품정보
- 메타데이터
- eBOM
- mBOM
- sBOM
- 프로세스 정보
- 레이아웃
- 스냅샷
- 일러스트레이션
- 애니메이션
