□ 참조 관계
설계 의도가 반영된 모델의 정보를 하위 부품들에 전달할고, 하위 부품들을 세부적으로 3D 설계를 할수 있습니다.
설계 의도가 반영된 상위 모델의 치수 값을 변경 하면 자동으로 하위 부품들은 업데이트 됩니다.
설계 의도 정보를 전달 하는 기능은 일반적으로 "Copy Geometry Features"를 사용 합니다. 복사 형상 Features(Copy Geometry Features)는 모델 간에 형상 참조와 사용자 정의 매개변수를 전파하는 데 사용됩니다. 하향식 설계에서 복사 형상 Features를 사용하면 전체 참조 소스 모델을 검색할 필요가 없기 때문에 세션(메모리)의 데이터 양을 줄일 수 있습니다. 따라서 복사 형상 기능은 디스크와 세션(메모리)에서 더 적은 공간을 차지합니다.
복사 형상 Features를 사용하면 모든 유형의 형상 참조 정보와 사용자 정의 매개변수를 부품, 뼈대 모델 및 어셈블리 간에 전달할 수 있습니다. 동일한 부품 또는 어셈블리 형상을 복사하는 복사 형상 피쳐를 생성하면 로컬 복사 형상 피쳐가 생성됩니다.

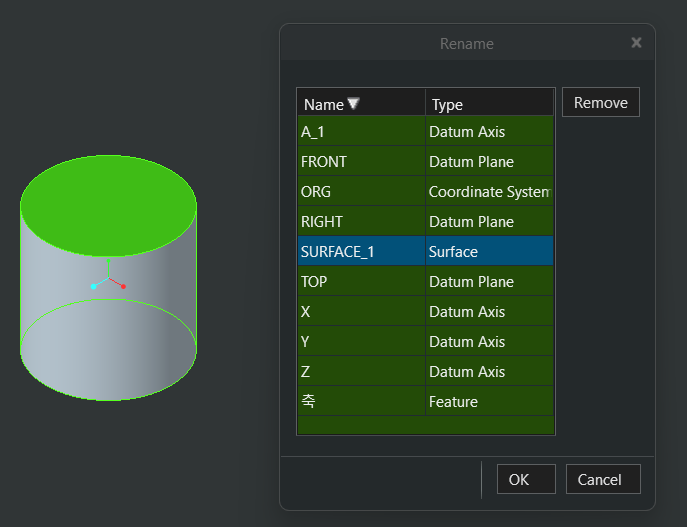

복사 형상 Features의 정보는 무엇으로 구성 되어 있을까요? 모델의 이름은 있습니다. 서피스 ID, Edge ID로 구성 되어 있습니다. 원기둥을 2개의 원형 평면과 1개의 실린더로 구성 되며, CREO는 이것에 ID를 부여 하여 관리 합니다. 모델에 기존 원기둥을 지우고, 새롭게 원기둥을 만들면 모델의 최종 ID는 다릅니다. 즉, 이억은 사용자 입장에서는 동일한 것 이지만, Creo 입장에서는 다른것 입니다.

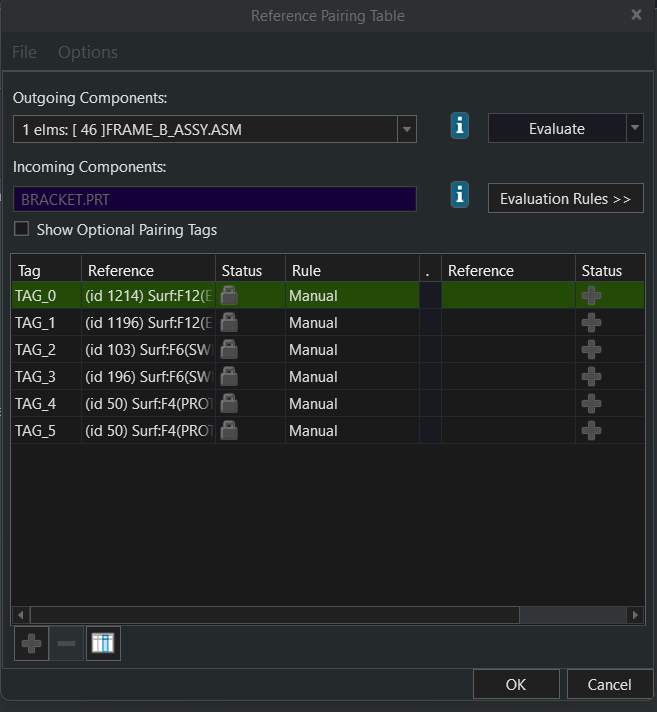

교체(Replace) 라는 명령을 사용 하여 참조 ID를 변경 할수 있다면, 문제 없이 자동으로 업데이트 할수 있습니다.
□ 참조 관계 오류

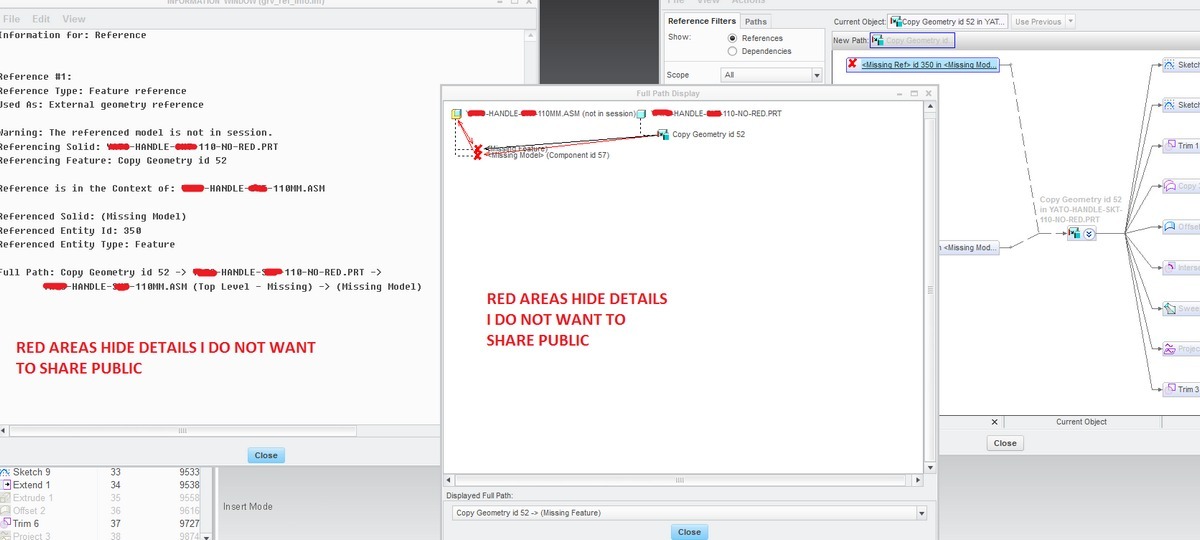

복사 형상에서 참조가 누락됩니다. 즉, 원래 부품과 적절한 게시 형상을 선택해야 하는 파일이 회색으로 표시되고 비어 있다는 의미입니다. (T . T) 참조 뷰어에 누락된 참조에 관한 추가 정보가 없습니다. 참조 검색이 작동하지 않습니다. 잠재적인 부품을 선택하려는 모든 시도는 오류 메시지와 함께 종료됩니다.
최상위 어셈블리가 세션(메모리)에 있지 않고(그리고 나중에 저장되지 않은 상태에서) 하위 어셈블리의 이름을 바꾼 경우 다음에 부품을 로드할 수 없습니다. 어셈블리에서는 누락된 이름을 보고합니다. 위와 같은 오류가 발생 합니다.
부품의 이름을 변경 하는 업무는 수시로 발생 합니다. 어셈블 뿐만 아니라 도면도 함께 세션(메모리)에 있고, 도면도, 상위 어셈블도 저장 되어야 합니다. 다행히 TOP 어셈블을 저장 하면 하위 부품들은 한번에 저장 합니다.
PDM(Windchill 서버)에서 모델 이름을 바꾸면 모든 Copygeom(및 기타 어셈블리 참조)이 가장 깔끔한 방식으로 업데이트됩니다. 이름이 변경된 모델이 멤버로 포함된 다른 어셈블리를 놓쳤다고 걱정할 필요가 없습니다.
주의) 어셈블에 조립된, 도면이 생성된 모델의 이름 변경은 신중하게 해야 합니다. 재 사용된 모델의 경우 매우 신중 해야 합니다 특히 형상 참조의 어미로 사용 된 경우 매우 주의 해야 합니다.
□ Config.pro
▷ retrieve_data_sharing_ref_parts
inheritance, external copy geometry, external shrinkwrap, and external merge 등등 . . .종속 피쳐에 대한 참조 부품을 검색합니다.
no (기본값) - 검색 시 참조된 부품을 무시합니다.
yes - 검색 중에 참조된 각 부품을 수락하라는 메시지를 사용자에게 표시합니다.
ignore_missing - 누락된 참조 부분을 건너뛰고 해당 효과에 대한 메시지를 보낸 다음 검색 프로세스를 계속합니다.
▷ update_copy_geom_location
제외된 컴포넌트가 있는 어셈블리의 단순화된 표현을 읽어들일 때 복사 형상 참조의 배치가 변경되면 제외된 컴포넌트에서 복사된 형상이 업데이트되는지 결정합니다.
yes (기본 값) - 복사된 형상이 업데이트됩니다.
no - 복사된 형상은 업데이트되지 않습니다.
Publish Geometry (PB) & External Copy Geometry (ECG) Feature
복사 형상 (External Copy Geometry) 및 발표 형상(Publish Geometry) Feature는 연관된 설계 기준을 전달하는 하향식 설계 도구 입니다. 이러한 도구를 사용하면 모델 간에 참조 형상을 복사하여 많은 정보를
