□ 제품 작업 지도서
작업지도서(작업 지침서)는 특정 작업이나 프로세스를 수행하는 데 필요한 세부 사항과 지침을 담은 문서입니다. 제품을 조립하는 데 필요한 모든 정보를 제공하여 생산자나 조립자가 제품을 정확하게 조립할 수 있도록 돕는 문서입니다. 이러한 문서는 설계 단계에서부터 생산 및 조립 단계까지의 정보를 아우르며, 생산 효율성과 품질을 향상시키는 데 기여합니다.
작업지도서에는 다음과 같은 내용이 포함될 수 있습니다:
1. 전체적인 조립 구조 설명:
제품의 주요 부품 및 조립 구조에 대한 개략적인 설명을 포함합니다. 이는 제품의 기본적인 동작 원리와 전체 구조를
이해하는 데 도움이 됩니다.
2. 부품 및 재료 명세:
각 부품 및 재료의 명세를 제공합니다. 이는 조립자가 올바른 부품을 선택하고 사용할 수 있도록 돕습니다.
3. 조립 순서 및 단계:
각 부품이나 모듈의 조립 순서를 세부적으로 설명합니다. 단계는 논리적이고 순차적으로 구성되어야 합니다.
4. 도면 및 그림:
각 조립 단계에 대한 도면이나 그림을 포함하여 시각적으로 이해하기 쉽도록 합니다. 2D 또는 3D 도면을 사용하여 부품
간의 관계와 조립 방법을 보여줄 수 있습니다.
5. 허용 오차 및 공차:
각 부품의 제조 허용 오차와 공차에 대한 정보를 제공하여 생산 과정에서 발생할 수 있는 허용 범위를 정의합니다.
6. 테스트 및 품질 관리:
조립이 완료된 후에는 제품을 테스트하고 품질을 관리하는 방법에 대한 정보를 제공합니다.
7. 안전 지침:
작업 중에 발생할 수 있는 위험과 안전 절차에 대한 정보를 포함합니다. 작업자의 안전을 고려한 지침이 반드시
포함되어야 합니다.
8. 품질 관리 및 테스트:
조립 작업이 완료된 후 품질을 확인하고 테스트하는 방법에 대한 정보를 제공합니다.
8. 유지 보수 및 서비스 정보:
작업 이후의 유지 보수 또는 서비스에 필요한 정보를 제공합니다.
이러한 문서는 효과적인 제립조립 프로세스를 지원하고 제품의 수명 주기 동안 일관된 품질과 성능을 유지하는 데 중요합니다.
□ Creo Process Plane
| 이 기능은 주로 Creo 내에서 제조 공정 계획을 작성하는 맥락에서 사용됩니다. Process Plane은 제조 공정 단계를 정의하고 이러한 단계를 모델의 기하학과 연결하는 데 도움이 됩니다. 다음은 Creo에서 Process Plane이 작동하는 일반적인 내용입니다 |  |
1. Process Plane 생성

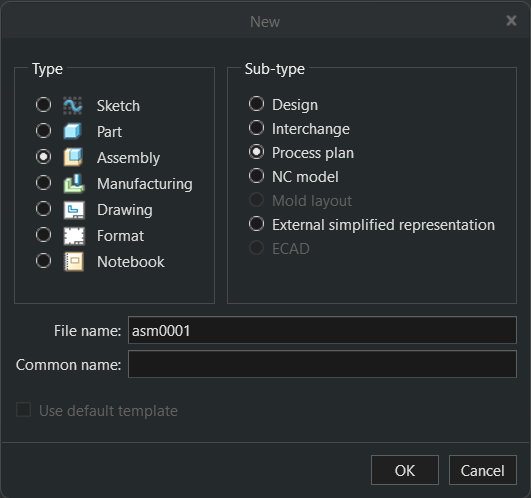

Process Plane 기능을 사용하려면 Creo의 제조 모듈에서 새로운 제조 기능을 생성합니다.
2. 기하학 정의:
Process Plane을 정의하기 위해 특정 기하학(표면 또는 참조 평면과 같은)을 선택할 수 있습니다. 이렇게 하면 제조
공정을 모델 기하학과 직접 연결할 수 있습니다.
3. 작업과 연결:
Process Plane이 생성되면 여러 제조 작업 또는 공정을 이에 연결할 수 있습니다. 이러한 작업에는 가공, 조립, 검사
또는 제조 과정의 다양한 단계가 포함될 수 있습니다.
4. 매개변수 정의:
Process Plane을 사용하면 제조 공정과 관련된 도구 정보, 도구 경로 전략 또는 제조에 대한 특정 지침과 같은
매개변수를 정의할 수 있습니다.
5. 시각화:
Process Plane은 모델과 관련된 제조 단계가 어떻게 상호 작용하는지 시각적으로 제공합니다.
6. 기타 모듈과의 통합:
Creo의 Process Plane 기능은 주로 제조, 조립 및 시뮬레이션과 같은 다른 모듈과 통합됩니다. 이 통합을 통해 설계
또는 제조 공정의 변경 사항이 제품 수명 주기 전체에 반영됩니다.

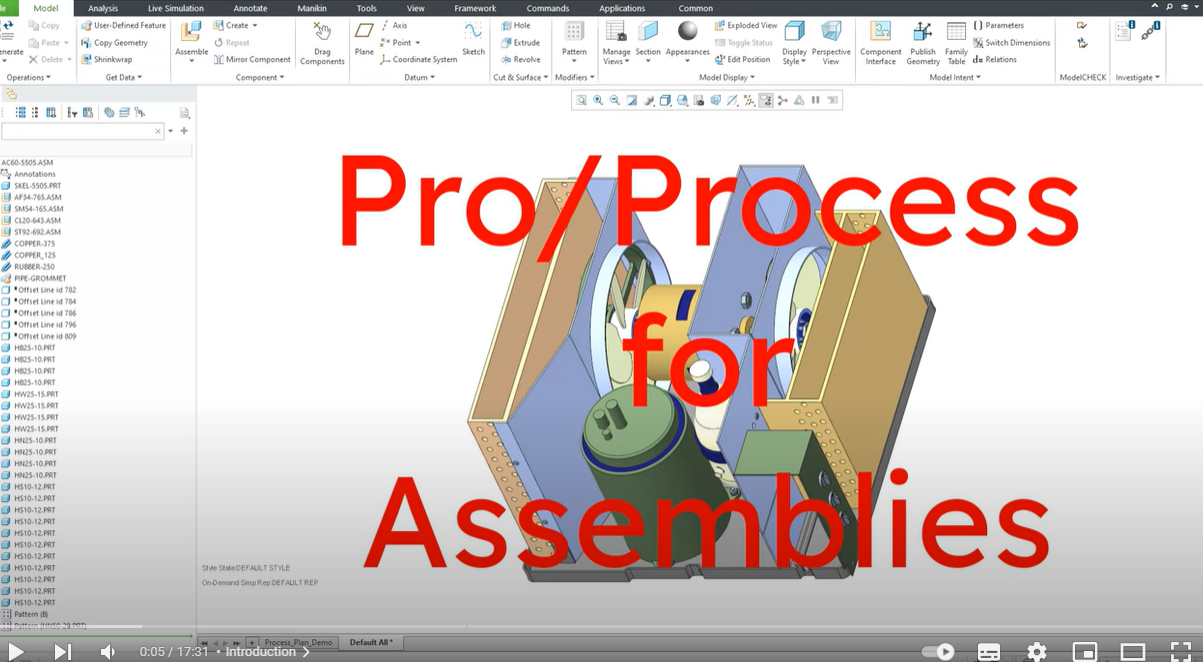

▷ 유튜브 동영상 . .
| Pro/Process 1편 | Pro/Process 2편 |
 |
 |
| Pro/Process 3편 | Pro/Process 4편 |
 |
 |
□ 조립 공정 계획 (Process Plane) 소개
어드밴스 어셈블 모듈에 포함된 패키지 입니다. 모델 작업 > 단계 정의 > BOM 생성 > 제작 단위 정의> 단순 표현 사용
도면 작성 순서로 산출물을 작성 합니다. 부품의 형상이 변경되면, 자동 업데이트가 가능 합니다. 어셈블리 프로세스 계획 및 서비스 가능성 문서를 생성합니다. 조립 공정 계획 (Process Plane)기능은 다음 작업이 포함될 수 있습니다.
- 어셈블리 제작 프로세스 또는 분해 프로세스의 단계를 정의합니다.
- 각 단계에 대한 제조 BOM을 생성합니다.
- 파일 이름, 수량 ,매개변수 (품번, 품명...) - 설계 어셈블리와 별개로 구성요소를 재그룹화하여 제작 구조를 정확하게 모델링합니다.
- 설계 어셈블리에 영향을 주지 않고 프로세스 단계에 고유한 도구와 프로세스를 조립합니다.
- 지그, 윤활류 . . . 등, 조립 공정에 사용하는 행위 추가 가능 - 어셈블리 제조 프로세스에 대한 시간 및 비용 추정을 수행합니다.
- 각 단계에 대한 세부 도면을 작성합니다.
- 여러 분해 상태를 정의하고 단계의 상태에 따라 구성 요소에 다양한 색상과 선 스타일을 지정하여 각 프로세스 단계의 표시를 사용자 정의합니다.
