IFX 사용 예) 기존 구멍에 패스너 조립

□ 소개

모델에 패턴으로 Hole을 만들었습니다. IFX 기능으로 Hole을 선택하면 자동으로 볼트 사이즈가 선정되고, 길이도 자동으로 선정 됩니다. 너트가 조립되는 Plate에 자동으로 Hole을 만듭니다

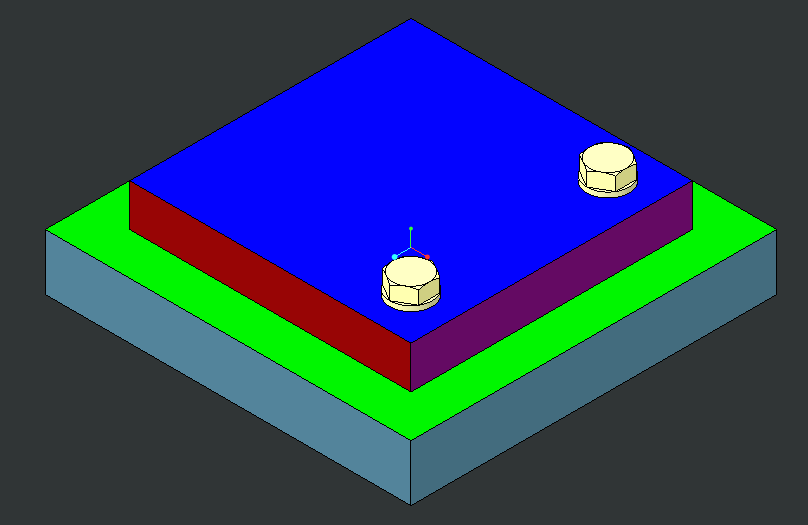

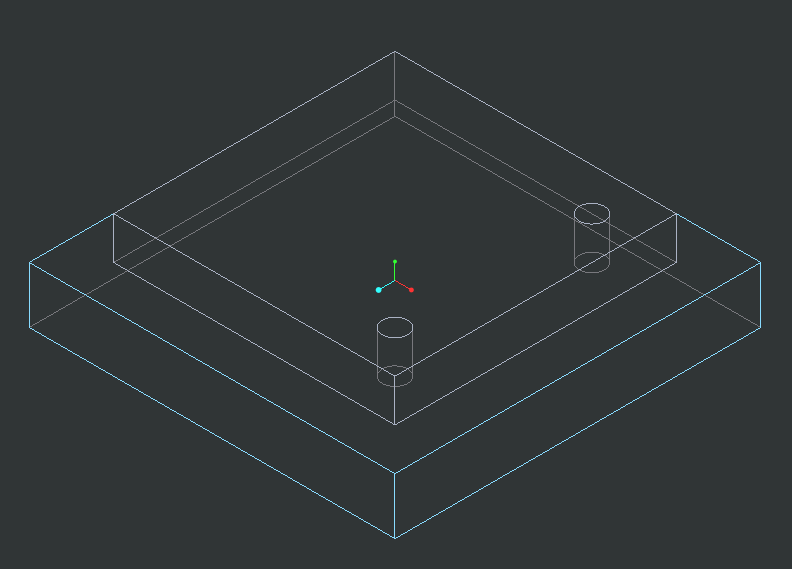

IFX 적용 전	IFX 적용 후



삭제 및 Bolt 재-정의는 반드시 IFX 에서 제공하는 명령을 사용 해야 합니다.  Bolt 모델은 마스터 Template 모델로 구성 되어있습니다. 모델의 치수는 사전 약속된 데이터로 변경되어 별도의 파일로 저장 됩니다.

[ 약속된 치수 이름 ]

또한 약속된 매개 변수가 포함 되어 있습니다. 조립된 모델 삭제시, 변경시 매개변수로 IFX로 만든 데이터 인지 확인이 가능 합니다.

[약속된 매개변수]

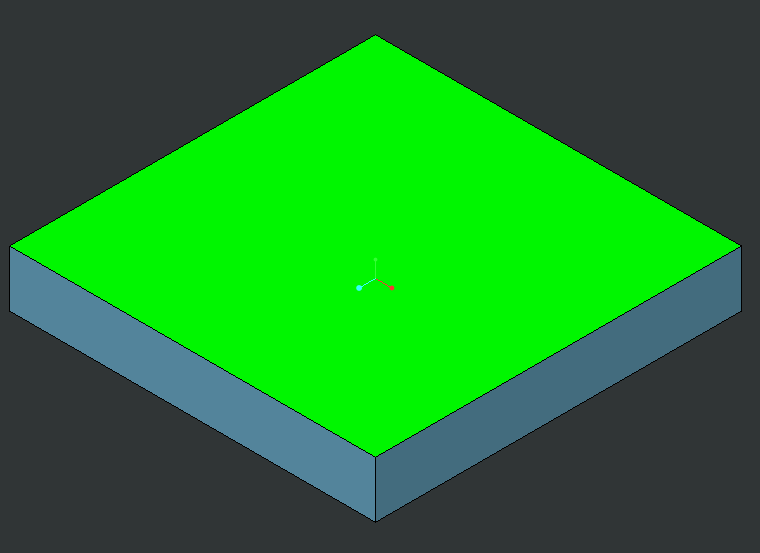

너트가 조립되는 Plate의 Hole의 매개변수에 IFX가 만든 것이 있습니다. 삭제 및 변경시 활용 됩니다.

[약속된 매개변수]



▷ IFX 란?

IFX 기능 소개

IFX는 매우 빠르고 지능적으로 볼트, 너트를 조립합니다. 자주 사용하는 볼트, 너트의 매개변수에 품번, 품명을 저장 하십시요

---
