□ 참조 형상(Reference Geometry) 사용:
다양한 부품 간에 형상(Geometry)을 동일하게 유지하려면, 참조 형상(Reference Geometry)을 활용합니다. 이것은 다른 부품이나 어셈블리의 특정 형상( Geometry)를 참조하여 현재 부품을 설계하는 것을 의미합니다.

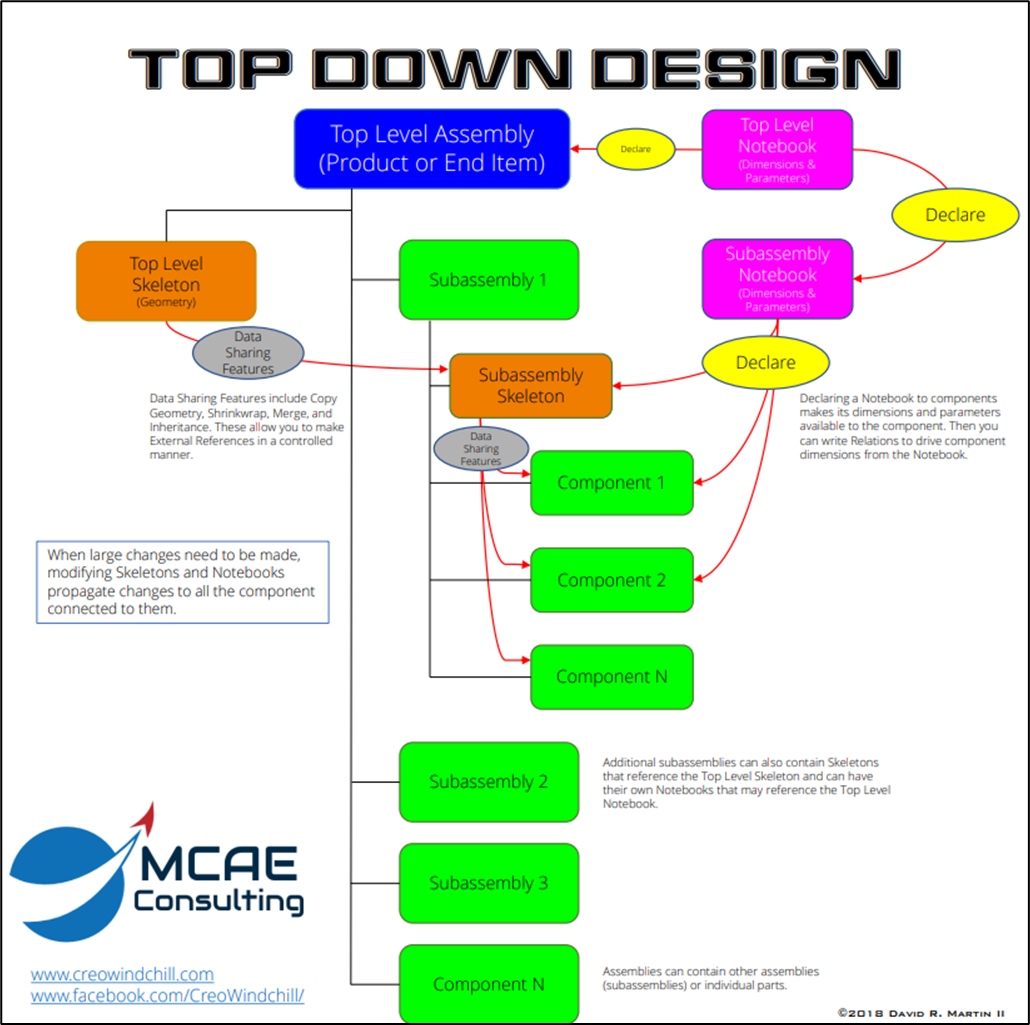

Skeleton Part를 이용하여 중요한 설계 내용 (의도)를 정의하고, Data Sharing Feature로 하위 부품들에게 Skeleton Part의 형상(geometry)을 공유 합니다. Note 기능을 이용하여, 부품들의 치수를 직접 조정 할수 있습니다. - 설계자동화 구현
□ Copy 명령으로 참조 형상(Reference Geometry) 사용
1. 어셈블리에 포함된 부품들간의 상호 작용

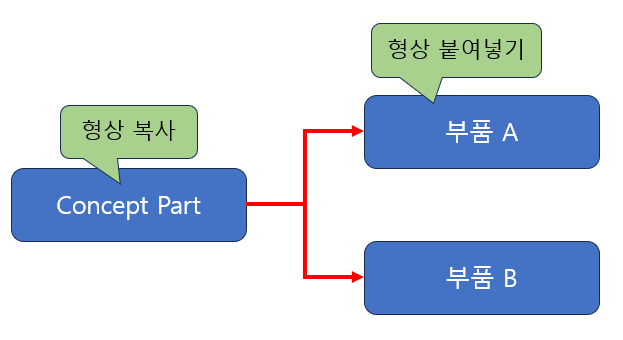

형상을 동일하게 유지하려면 부품 간의 관계를 정의하고 어셈블리를 생성합니다. 이를 통해 부품 간의 상호 작용을 정확하게 제어하고 설계의 일관성을 유지할 수 있습니다. 참조 형상(Reference Geometry)을 복사 하고 붙여넣기 기능을 통해 부품간의 상호 작용을 만들수 있습니다. 부모 / 자식 관계를 통해 상위 개념의 Part (컨셉 Part)로 부터 데이텀 커브 및 서피스를 복사 하여, 상세 설계를 진행 할수 있습니다. 상위 개념의 Part (컨셉 Part) 부품들의 위치 및 크기를 사전 정의 합니다.
2. Copy 명령 사용 방법
형상 붙여 넣기가 필요한 부품을 클릭후, 마우스 오른쪽 버튼 명령의 활성화 버튼을 클릭합니다. Creo 화면에 보이는 명령은 모두 활성화된 모델에서 사용 가능 합니다. 설계 의도가 담겨 있는 상위 개념의 Part (컨셉 Part)에서 필요한 서피스 또는 커브를 복사 & 붙여 넣기를 합니다.

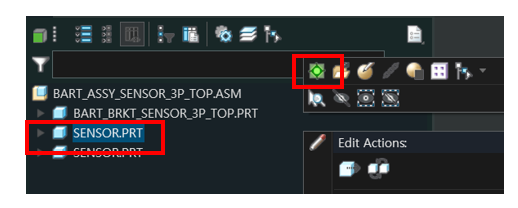

▷ 선택된 모델 활성화 방법
▷ 복사 & 붙여 넣기 사용 방법
3. Copy 명령 적용 장점
공유가 필요한 형상(서피스, 커브)만 선택하여 복사 할수 있습니다. 별도의 옵션 제품을 구매 하지 않아도 됩니다. 기본 모듈에 포함 되어 있습니다. 상위 모델에 적용된 패턴 기능을 "참조" 패턴으로 사용 가능 합니다. 서피스와 커브 선택 방법을 잘 활용 해야, 모델 수정시 오류 없이 가능 합니다.
▷ Loop Surfaces & Seed & Boundary
▷ Box Selection
▷ Intent Edges
4. Copy 명령 적용 단점
모델 수정시 반드시 전체 어셈블 파일을 Open 하고 모델을 수정 해야 합니다. 단독으로 Part 파일을 Open 하여 수정 작업을 하면 오류가 발생 할수 있습니다. Creo는 메모리에 연관된 모델이 있어애 문제 없이 오류 없이 모델을 수정 할수 있습니다.
만일 데이텀 평면, 축, 좌표계를 공유 해야 한다면 데이텀 Feature의 "통과" 기능을 사용 합니다.
