멀티 바디 - 마스터 모델 방법

■ 마스터 모델 방법 소개

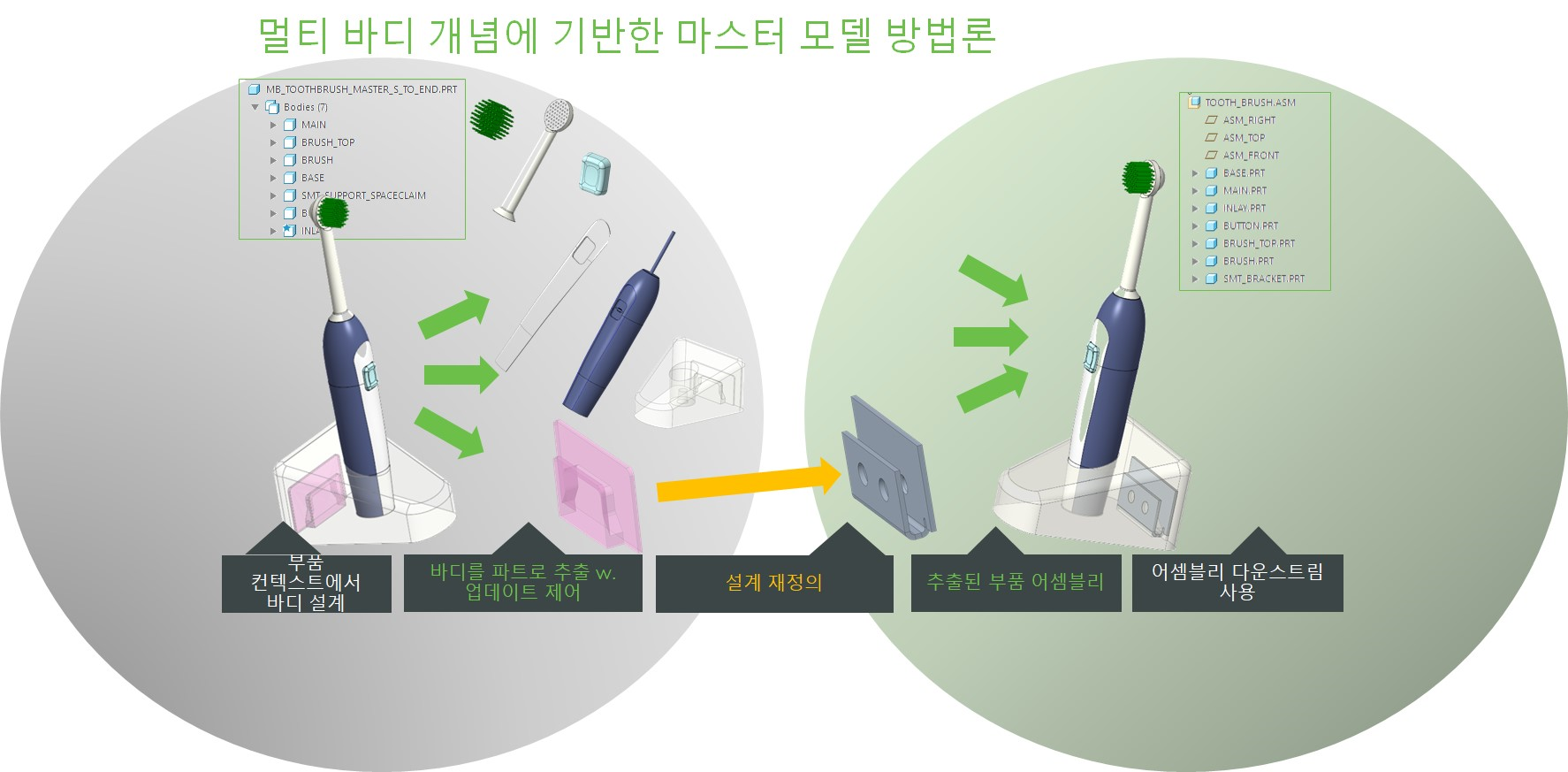

마스터 모델링은 제품 설계 및 개발 과정에서 여러 개별적인 모델을 하나의 "마스터 모델"로 통합하는 접근 방식을 나타냅니다. 이것이 멀티바디 기반으로 수행된다면, 다양한 부품을 각각의 개별 모델로 설계하고 이를 하나의 마스터 모델로 통합하는 것을 의미합니다. 마스터 모델링 기반의 멀티바디 접근 방식은 여러 가지 이점을 가집니다

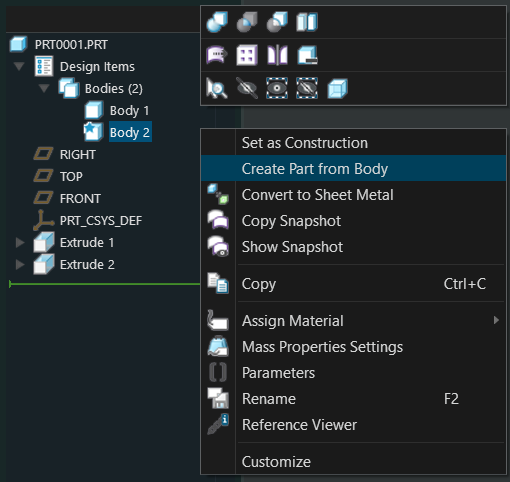

[ Body에서 Part로 변환 ]

효율적인 협업 및 관리	여러 디자이너 및 엔지니어가 병렬로 작업하고, 각자의 부분을 개별적으로 관리할 수 있습니다. 이로 인해 팀 간의 협업이 원활하게 이루어질 수 있으며, 변경 사항을 관리하고 추적하는 데 용이합니다.
복잡한 시스템 설계	큰 규모의 제품이나 시스템을 설계할 때, 각각의 세부 부품을 개별 모델로 설계하면 전체 설계를 더 효과적으로 관리할 수 있습니다. 각 부품의 수정이 다른 부품에 영향을 미치지 않도록 보장할 수 있습니다.
모델의 재사용성	유사한 제품이나 시스템을 설계해야 할 때, 마스터 모델의 부품을 재사용하여 시간과 노력을 절약할 수 있습니다. 기존 부품을 새로운 프로젝트에 쉽게 통합할 수 있습니다.
통합된 분석 및 시뮬레이션	마스터 모델을 기반으로 한 멀티바디 접근 방식은 각 부품을 독립적으로 분석하고 시뮬레이션할 수 있습니다. 이로써 제품의 전체 성능과 상호 작용을 더 정확하게 평가할 수 있습니다
변경 관리 용이성	제품 디자인에 변경이 발생할 때, 해당 부분만 수정하고 나머지 부품은 그대로 유지할 수 있습니다. 이는 설계 변경에 따른 리소스와 시간을 최소화할 수 있게 해줍니다.
시간 절약	여러 부품을 별도로 관리하면서도 하나의 통합된 모델로 조립할 수 있기 때문에, 전체적인 설계 시간을 줄일 수 있습니다.
유연성과 다양성	각 부품을 독립적으로 설계하면 특정 부분의 변경이나 수정이 다른 부품에 미치는 영향을 최소화할 수 있습니다. 이로써 다양한 변형을 실험하거나 다양한 제품 변종을 생성하는 데 유리합니다.

마스터 모델링은 큰 규모의 프로젝트나 복잡한 제품 설계에서 특히 유용한 접근 방식입니다. 이를 멀티바디 기반으로 구현하면 효율성과 유연성을 더욱 강화할 수 있습니다.

[ 멀티 바디 와 BOM]



▷ 새로운 부품 생성

선택한 Body에서 부품을 복사(솔리즈 형상으로 복사) 하여, 세부 설계가 가능 합니다.  마스터 모델이 변경되면 PART 파일은 변경 됩니다.

마스터 모델	부품 모델
