CREO 파단뷰 만들기, 수정 하기

▶ 파단뷰 개념

파단 보기는 둘 이상의 선택한 점 사이에 있는 모델의 부분을 제거하고, 지정한 거리 내의 나머지 두 부분을 닫습니다.

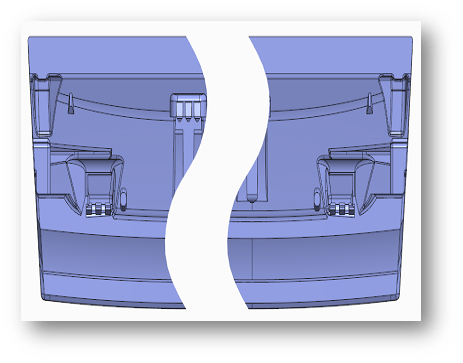

<파단뷰>



수평, 수직, 또는 두 방향 모두로 분할해서 다양한 그래픽 경계 유형을 브레이크에 사용할 수 있습니다. 파단 보기는 일반 보기와 투영 보기 유형에만 사용할 수 있습니다. 파단 보기로 정의된 보기는 다른 보기 유형으로 변경할 수 없습니다.

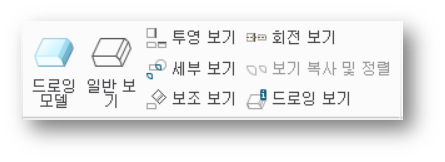

<일반 보기, 투영 보기 아이콘>



---

▶ 파단뷰 만들기 실습





파단뷰 만들기





▶ 파단뷰 수정 하기 실습



파단뷰를 위치를 수정 하려면 전체 보기로 변경 한후, 다시 파단뷰를 선택 합니다.



<전체 보기 - 초기화>

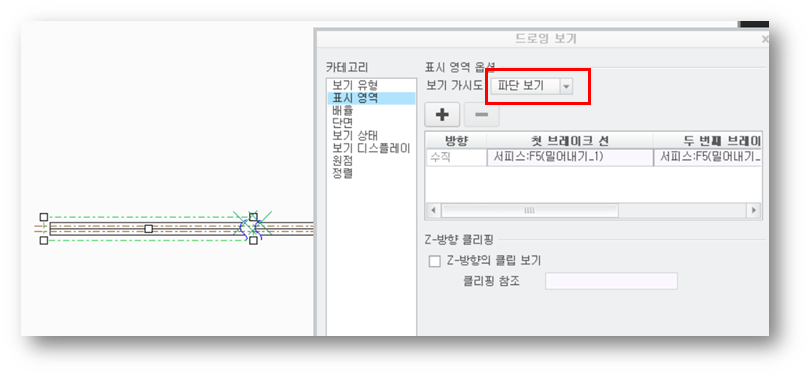

표시 영역 > 보기 가시도 > 파단 보기를 선택 하여 파단 뷰를 새성 합니다



7장_Drawing.pdf

8.04MB
