■ Creo DEX(Design Exploration Extension) 개념
Creo Parametric 세션 에서 모델 변경 사항을 탐색하기 위해 시행착오 환경을 사용하는 방법에 대해 설명합니다
PTC Creo DEX(Design Exploration Extension)는 파라메트릭 환경 내에서 대체 개념 설계를 빠르고 쉽게 조사할
수 있는 전용 도구입니다. PTC Creo DEX "체크포인트"를 사용하면, 여러 버전 의 데이터 를 관리할 필요가
없으며 설계자는 설계 분기 간에 원활하게 앞뒤로 이동할 수 있습니다.
"Design Exploration Extension의 세션은 임시 시행 착오 환경입니다."
■ Creo DEX(Design Exploration Extension) 필요성
설계 문제에 직면할 때 변경 사항은 올바른 솔루션을 찾기 위해 다양한 옵션을 살펴보는 것입니다. 처음에는
아직 개발이 필요한 대략적인 개념이나 브레인스토밍으로 아이디어를 스케치하는 것을 의미할 수 있습니다. 이러한
초기 아이디어를 탐색한 후에는 이러한 아이디어의 장점을 더욱 발전시키고 더 자세히 살펴보고 싶을 것입니다.
여기서 어려움은 3D CAD 도구로 전환할 때 도구가 다양한 아이디어를 시도하도록 설정되지 않을 가능성이 있다는
것입니다. 옵션을 탐색할 때 취하는 모든 결정 지점과 대체 분기를 유지하는 것은 정말 어려울 수 있습니다.

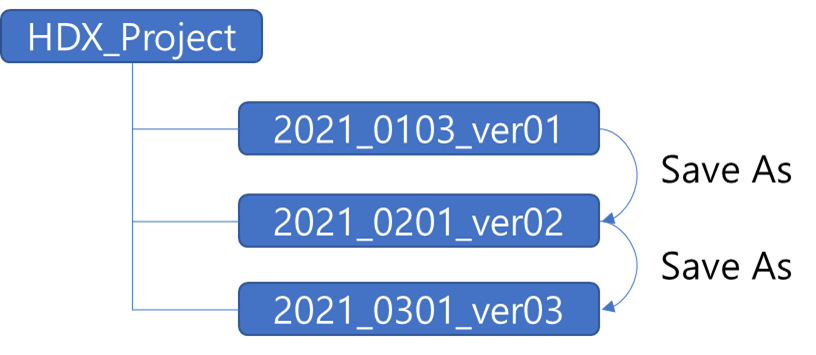

다음 버전을 시도하고 이것을 다른 파일로 저장하는 식으로 진행하기 전에 모델을 한 번 변경하고 이 버전을 저장해야 할 가능성이 있습니다.
결국에는 대안으로 가득 찬 폴더가 남게 됩니다. 그런 다음 이러한 설계 옵션을 검토 하고, 각 변형 내용을 비교 하려면
이러한 각 파일들을 Open 해야 합니다.
PTC Creo DEX(Design Exploration Extension)의 체크포인트를 사용하면 더 이상 모든 설계 옵션을 탐색하기 위해
여러 버전의 파일들을 만들어 고생할 필요가 없습니다. PTC Creo DEX는 PTC Creo Parametric과 완전히 통합됩니다.
작업 중인 모델을 사전 수정된 기준선으로 설정하기만 하면 됩니다. 그런 다음 디자인 아이디어를 조사하기 시작하면서검사점과 분기를 쉽게 만들 수 있습니다.

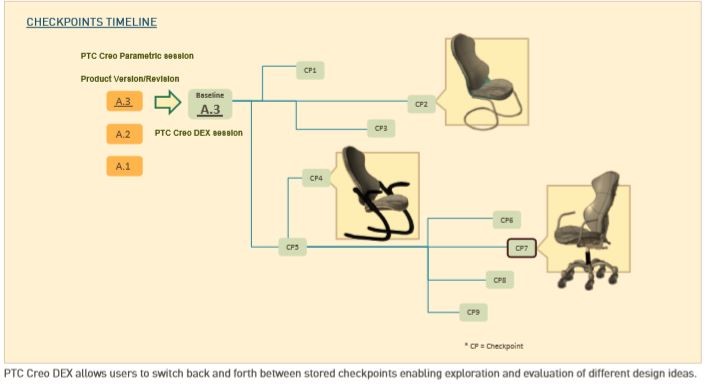

기본적으로 PTC Creo DEX의 체크포인트는 주요 설계 단계를 책갈피로 지정합니다. 즉, 언제든지 지점으로 돌아갈 수
있습니다. 이것의 이점은 무엇입니까? 체크포인트를 사용하면 이전 모델로 빠르게 돌아가서 분기를 만들고 대안을
설계할 수 있습니다. 모든 대안에 대해 하나의 모델, 하나의 파일을 사용할 수도 있습니다.
| PART 파일에서 컨셉 설계의 내용을 관리를 위해서 Feature를 "Surpress" 하여 사용 합니다. 이것은 임시로 사용 할수 있습니다. 시간이 지나면 내용을 잃어 버릴 수 있습니다. |
■ 체크 포인트
▶ 개념
체크포인트는 설계 프로세스의 단계를 나타냅니다. 각 체크포인트는 활성 체크포인트의 모델에 대한 증가 변경을

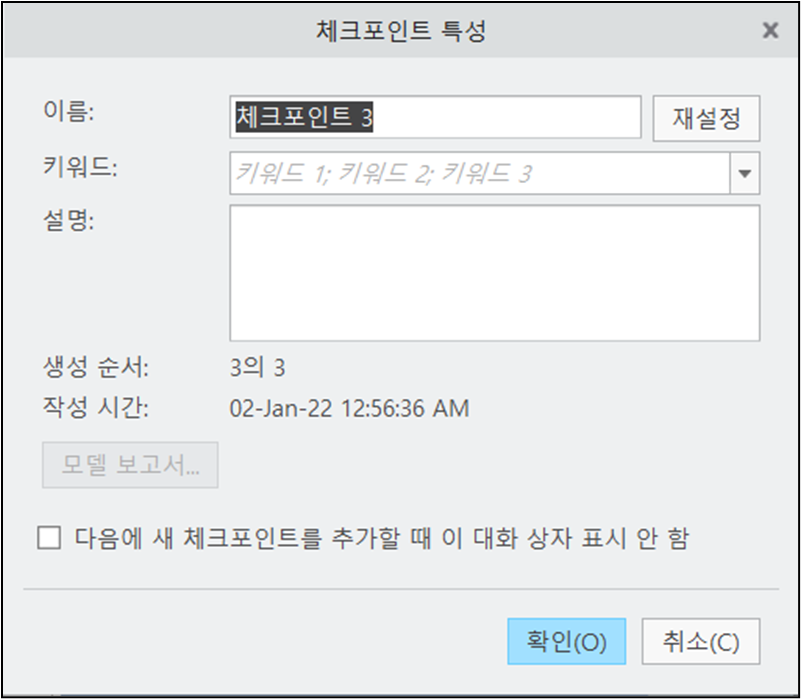

캡처합니다. 새 체크포인트는 항상 순차적으로 추가됩니다. 새 체크포인트를 추가하면 고유 ID와 기본 특성이
지정됩니다. 언제든지 체크포인트 특성을 수정할 수 있습니다. 언제든지 체크포인트를 활성화할 수 있습니다.
체크포인트로 돌아가면 세션에서 열려 있는 모든 모델이 활성 체크포인트의 버전으로 대체됩니다.
설계 탐색 세션의 모든 모델 변경 사항이 하나의 체크포인트에 저장됩니다. 어떤 유형이든 저장(Save) 명령을 사용하면 새 체크포인트가 추가됩니다.
| "체크 포인트 특성 확인 메시지"를 비활성화하려면 des_exp_confirm_on_save 구성 옵션을 no로 설정합니다. |
트리 또는 브랜치의 마지막 체크포인트를 업데이트하여 새 체크포인트를 추가하지 않고 변경 사항을 저장할 수 있습니다. 트리 또는 브랜치의 마지막 체크포인트가 아닌 활성 체크포인트를 업데이트하려면 먼저 후속 체크포인트를 삭제해야 합니다.

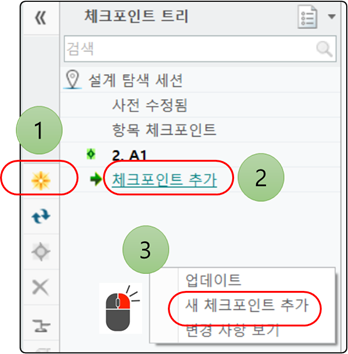

▶ 체크 포인트 생성
1) DEX 트리에서 새포인트 아이콘을 클릭합니다.
2) DEX 트리에서 체크포인트 추가(Add checkpoint)를 두 번 클릭합니다.
3) 활성 체크포인트를 마우스 오른쪽 버튼으로 클릭하거나 체크포인트 트리에서 아무 곳이나 마우스 오른쪽
버튼으로 클릭하고 새 체크포인트 추가(Add New Checkpoint)를 선택합니다.

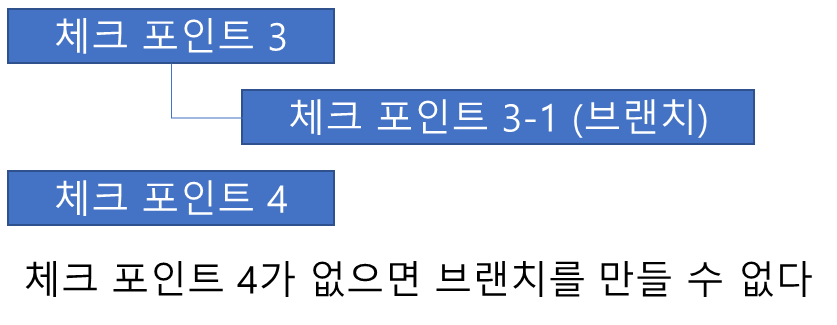

▶ 체크포인트 브랜치
체크포인트 브랜치를 사용하여 다양한 설계 옵션을 탐색할 수 있습니다. 브랜치는 특정 설계 경로를 따를 수
있습니다. 그런 다음 새 브랜치에서 다른 설계 경로를 시도할 수 있습니다.
체크포인트를 추가할 때 활성 체크포인트에 하나 이상의 후속 체크포인트가 있는 경우 체크포인트 트리에서 새 브랜치가 생성됩니다.

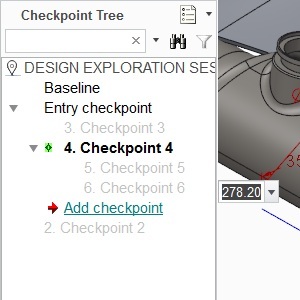

체크포인트 디스플레이(Checkpoints Display)가 트리(Tree)로 설정된 경우 체크포인트 트리에 브랜치가 표시됩니다.
브랜치로 작업 중일 때 이 브랜치를 기본 브랜치로 만들 수 있습니다. 활성 체크포인트를 마우스 오른쪽 버튼으로 클릭하고 활성 브랜치를 기본으로 만들기(Make Active Branch Main)를 선택합니다. 이 브랜치가 기본 브랜치가 되며 브랜치 점 아래에 있는 체크포인트가 브랜치가 됩니다.
■ 체크 포인트 파일 저장

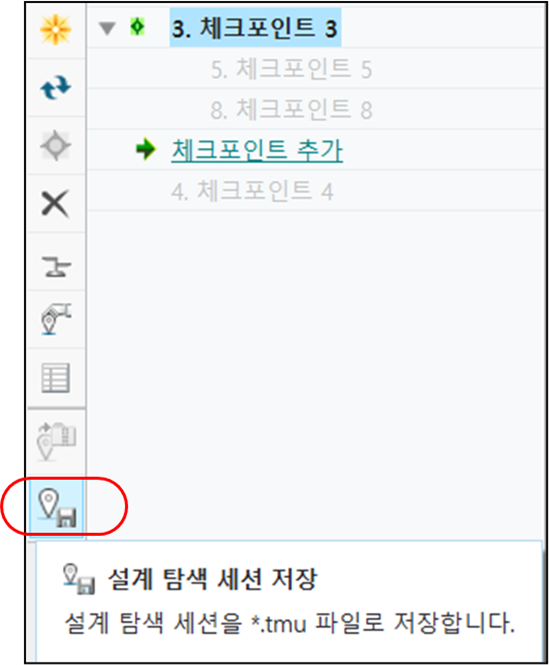

체크 포인트는 파일로 저장 됩니다. Design Exploration 세션을 저장하면 TMU 파일로 저장됩니다. 나중에 세션을 열고 디자인 변경 사항을 계속 탐색할 수 있습니다.
TMU 파일의 데이터는 암호화 및 압축되어 설계 탐색의 시험 데이터와 원래 설계 간의 의도하지 않은 원치 않는 혼동을 방지합니다. 기본적으로 파일 크기를 작게 유지하기 위해 수정된 모델과 원본 모델에 대한 포인터만 이 파일에 저장됩니다. TMU 파일은 CREO 파일 이름과 동일하게 저장 합니다. TMU 파일이 분실 삭제 되었어도, CREO 3D 모델을 Open 하는데 문제는 없습니다. TMU 파일을 OPEN 하면 자동적으로 CREO 3D 모델을 Open 합니다
| Creo Parametric 3.0 M030 릴리스 이전에 저장된 세션은 TMZ 파일로 저장되었습니다. 이러한 파일은 Creo Parametric에서 열 수 있으며 세션을 다시 저장하면 TMU 파일로 저장됩니다. |
▶ DEX 파일 저장 위치
새 설계 탐색 세션을 시작하면 세션의 모든 정보가 자동으로 저장됩니다. Creo Parametric 옵션 대화 상자 의 설계
탐색 설정 영역 에서 폴더 위치를 지정 하거나 des_exp_data_path 구성 옵션을 사용할 수 있습니다. 폴더를 지정하지
않으면 세션이 현재 작업 디렉터리에 저장됩니다. 디자인 탐색 세션으로 돌아가려면 세션을 종료하기 전에 세션을
저장해야 합니다.
" 제품 디자이너로서 많은 디자인 경로와 변형을 관리한다는 것은 수많은 파일을 생성해야 한다는 것을 의미합니다. Creo Parametric의 확장인 Creo DEX(Design Exploration Extension)를 사용하면 새로운 설계 아이디어를 시도하고 기존 설계의 대안을 탐색하며 그 과정에서 결정 사항을 추적할 수 있습니다."
