데이텀 좌표 계 (Coordinate System)

좌표계는 다음과 같은 작업을 위해 부품과 어셈블리에 추가할 수 있는 참조 피쳐입니다.

1. 질량 특성 계산을 위한 참조
2. 좌표 계를 참조 하여 컴포넌트 어셈블
3. FEA(유한 요소 분석)에 대한 구속 배치
4. 공구 경로에 대한 제조 작업 참조 제공
5. 다른 피쳐(좌표계, 기준점, 평면, 가져온 형상 등)의 배치 참조 역할
6. 좌표계를 방향 참조로 사용할 수 있는 일반적인 모델링 작업

좌표계는 "서피스 상 좌표계"와 "오프셋 좌표계"의 두 종류가 있습니다. 좌표 계는 3D 공간에 Point를 만들고, X,Y,Z 방향을 정의 합니다. 또한 스케치된 좌표계 생성을 할 수 있습니다.

---



▶ 서피스 상 좌표계 정의 방법

1. 하나의 주요 배치 참조와 두 개의 오프셋 참조를 사용하여 점을 정의

2. 두, 세 개의 주 참조를 사용하여 점을 정의
   - 예) 3개의 데이텀 평면을 선택 합니다 교차하는 곳에 포인트 생성



주요 배치 참조는 퀼트, 서피스 또는 기준면일 수 있고, 평면, 비평면, 원통, 원추형 또는 구형 서피스는 주요 배치 참조이며, 주요 배치 좌표계의 오프셋 값은 선형(Linear), 레이디얼(Radial) 또는 지름(Diameter) 측정값으로 정의 합니다.

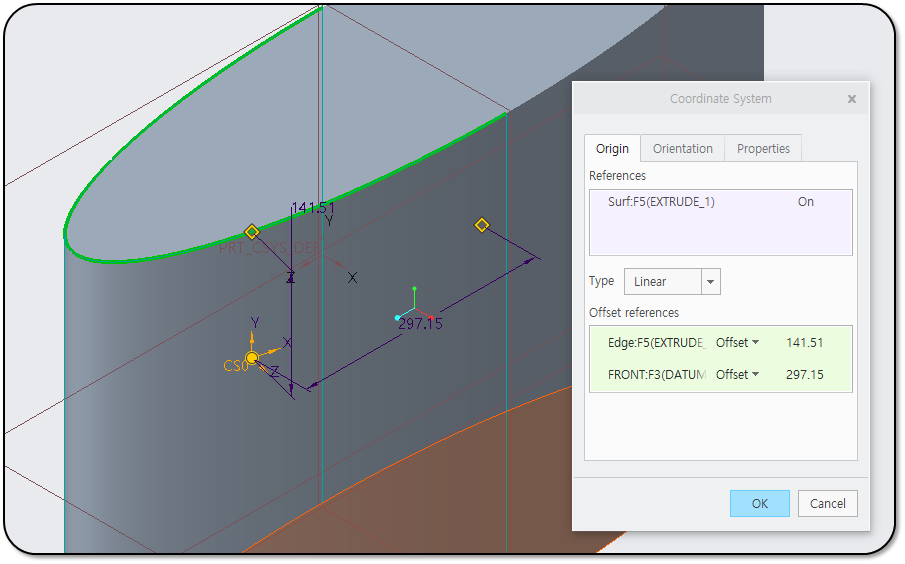

< 서피스상 좌표계>



▶ 오프셋 좌표계

오프셋 좌표계는 이전에 생성된 좌표계를 주요 배치 참조로 사용하고, 이 주요 배치 참조를 참조하는 세 개의 오프셋 값을 사용하여 점을 정의합니다. 오프셋 좌표계의 오프셋 값은 카티시안(Cartesian), 원통(Cylindrical) 또는 구형(Spherical) 측정값으로 정의할 수 있습니다.



1. 카티시안(Cartesian) - X, Y, Z 좌표를 사용하여 참조된 좌표계를 기준으로 위치를 설정합니다.

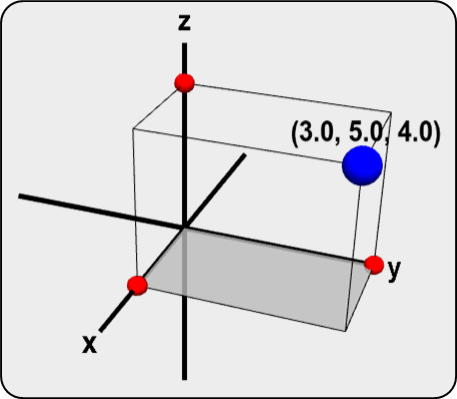

<Cartesian>



2. 원통(Cylindrical) - 반지름, 세타 및 Z 좌표를 사용하여 참조된 좌표계를 기준으로 위치를 설정합니다.

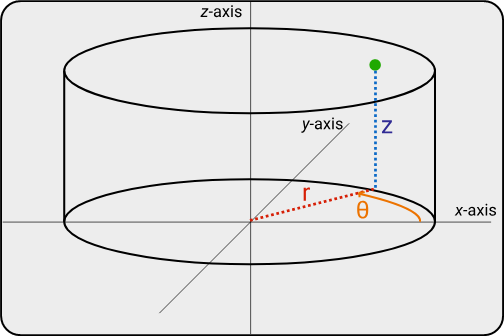

<Cylindrical>

3. 구형(Spherical) - 반지름, 파이 및 세타 좌표를 사용하여 참조된 좌표계를 기준으로 위치를 설정합니다.

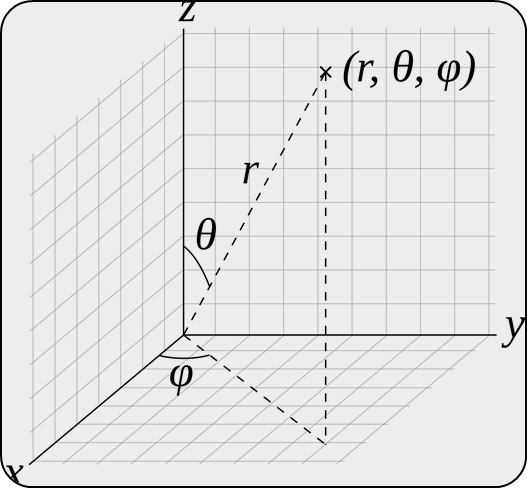

<Spherical>



▶ 스케치된 좌표계 생성하기

스케치 기반 피쳐에 형상 좌표계를 생성 합니다



<좌표 계 만들기 >

---



▶ 파일로로 부터 좌표계 생성 하기

데이터 파일을 사용하여 기존 좌표계와 연관된 새 좌표계를 구성합니다. 파일 형식은 "filename.trf" 이고 아래와 같은

규칙으로 작성 합니다. 좌표계의 오프셋 유형은 카티시안(Cartesian)입니다.

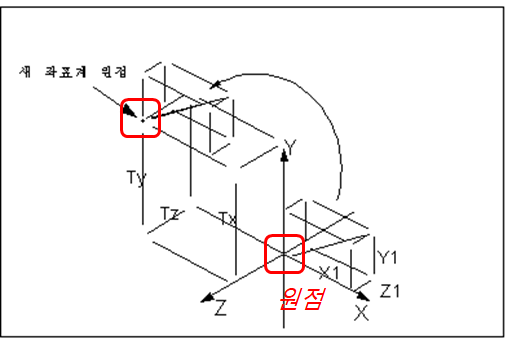

1. X축 방향은 행렬 파일에서 결정된 다음 새 좌표계 원점으로 변환됩니다. 2. XY 평면은 파일의 두 번째 벡터에서 구성되어 새 좌표계 원점으로 변환됩니다. 3. Z축은 오른손 법칙에 따라 자동으로 구성됩니다.

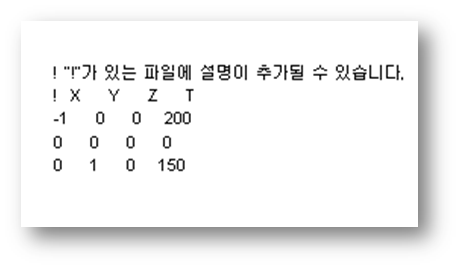

"filename.trf" 파일 예제

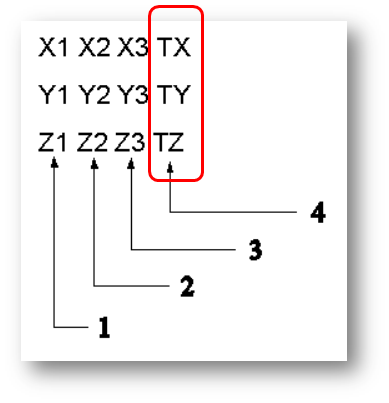

1. X축 방향을 결정합니다.
2. XY 평면에 있는 벡터와 Y축의 일반 방향을 결정합니다.
3. Z축이 오른손 법칙에 따라 결정되기 때문에 중요하지 않습니다.
4. 변환 좌표는 새 좌표계의 원점을 찾습니다.









---

▣ 응용 : 무게 중심에서 좌표계를 만드는 방법
