■ 소개
모델에서 평면 사이의 높이, 구배를 측정 할수 있습니다. 평면을 2개 선택하여 거리를 측정 할 수 있습니다.
평면 2개를 선택 하여 구배를 측정 할수 있습니다.
1. 거리 (높이)값 측정 하기
1) 측정 방법 "거리"를 선택 합니다
2) 첫번째 평면을 선택합니다. "CTRL"키를 누루고 두 번째 평면을 선택 합니다.
3) 측정된 거리 값을 확인 합니다
측정된 값을 마우스 우 클릭하여 "복사" 할수 있습니다.

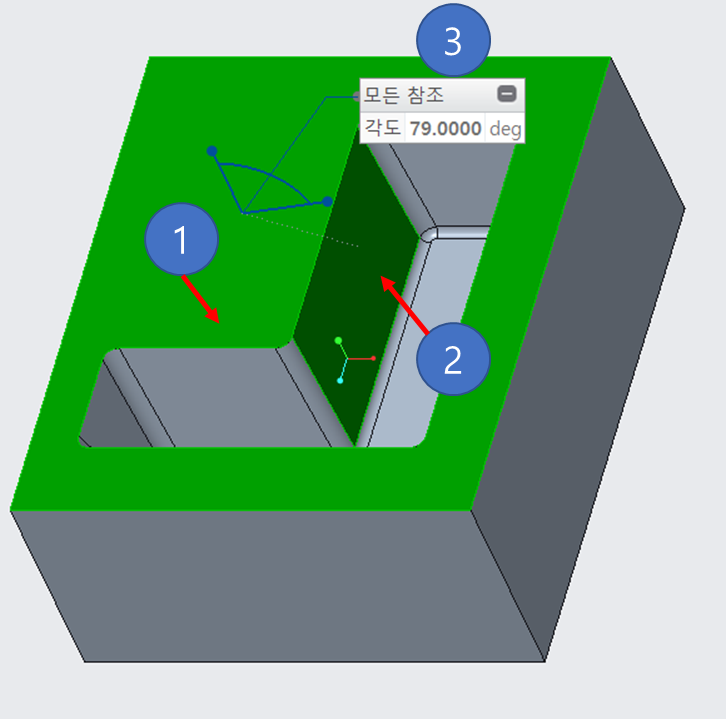

2. 구배 값 측정 하기
1) 측정 방법 "구배"를 선택 합니다.
2) 첫번째 평면을 선택합니다. "CTRL"키를 누루고 두 번째 평면을 선택 합니다.
3) 측정된 각도 값을 확인 합니다
3. 라운드 값을 확인 합니다

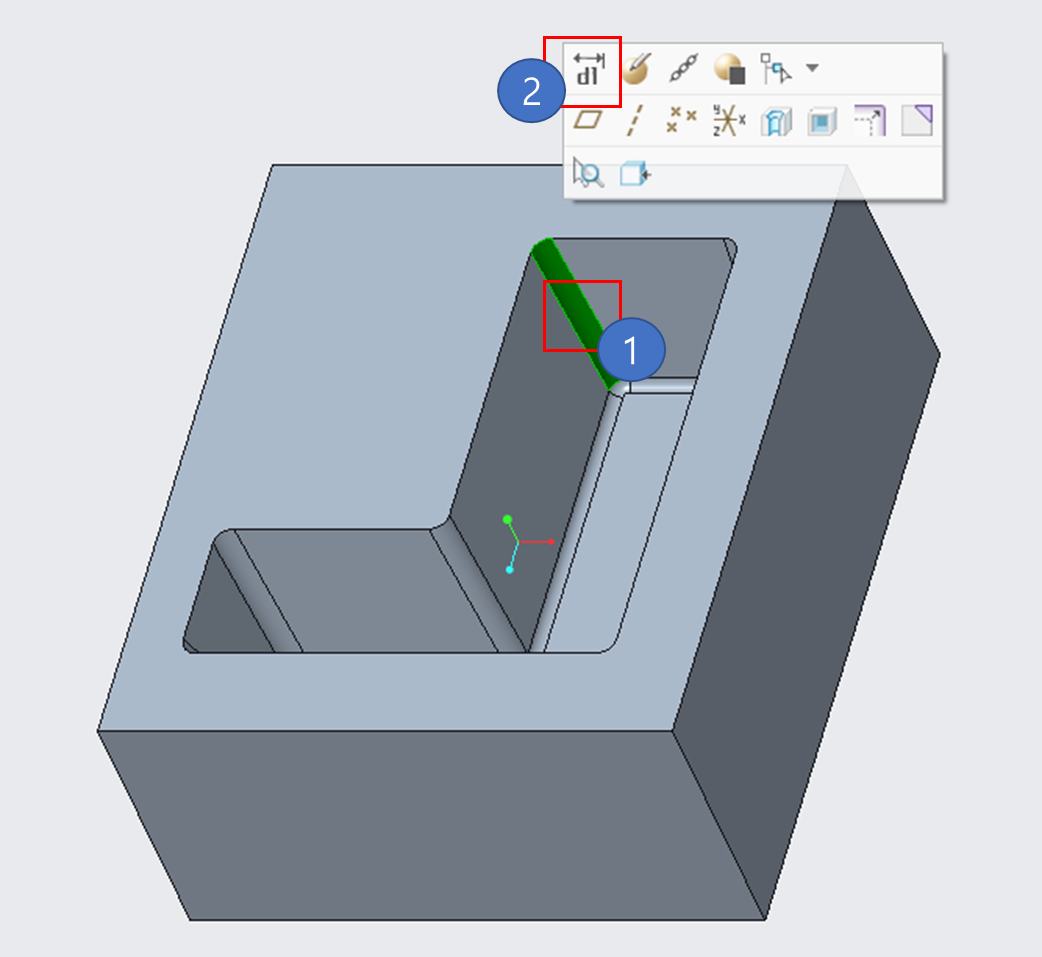

1) CREO 모델에서 Feature 선택 하고 "치수" 아이콘을 클릭 합니다.

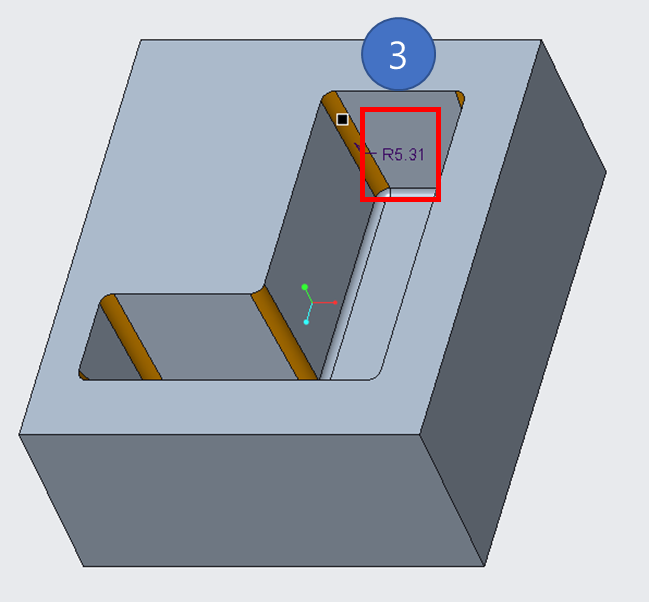

2) "치수" 값을 확인 합니다
3) 라우드 값 표시 취소 하는 방법
- "ESC"키를 클릭 합니다
