#1 ToolBOX 사용을 위한 환경 설정

■ ToolBOX  환경 설정 소개

ToolBOX WEB은 자바스크립 언어로 만든 웹 프로그램 이고,  Creo에서만 동작하는 자동화 도구 입니다. CREO 내부 브라우저를 통해 ToolBOX WEB 서버와 통신하며,  프로그램을 실행 합니다.

* 미리보기 이미지를 표시가 가능 하며, 이를 위해  PC에 100MB  크기의 JAVA 프로그램을 설치 합니다.



주의) Creo 3.0이하 버전 :  ToolBOX 프로그램을 사용 할수 없습니다.
         Creo 4.0 ~ 6.0 버전:  Config.pro에 브라우저 타입을  Chromium으로 설정 해야 합니다
         Creo  8.0 이상 : 별도의 설정이 필요 없습니다.



#2 ToolBOX 환경 설정 -사용자 정보 변경

---

■ CREO 4.0 ~ CREO 7.0 사용자를 위한 Config.pro 설정 하기

1. CONFIG.PRO 옵션 :  브라우저 타입을 "chromium_browser"으로 설정 해야 합니다,
    - windows_browser_type     chromium_browser
    - enable_js_toolkit   yes

 2. "C:\PTC\CREO_STDS\ToolBOX_APP"  폴더를 생성합니다
     다운 도드한  JLINK.ZIP 파일을 C:\PTC\CREO_STDS\ToolBOX_APP"  폴더 아래에 압축을 해제 합니다.
    -  압축 파일의 용도는 3D 이미지를 저장 하는 기능입니다.

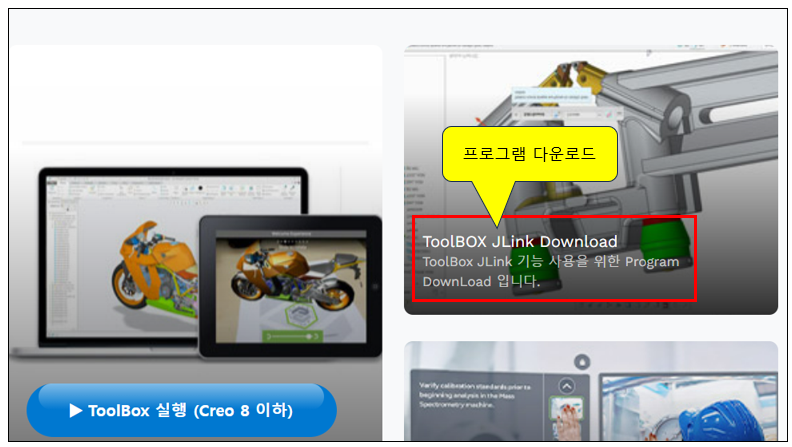

[JAVA 프로그램 다운로드]



3. STEP 파일은 Confiog.pro의 영향을 받습니다. 클래스를 2014_IS로 설정 해야 합니다.
     - export_profiles_step  C:\PTC\creo_stds\configs\def_profile.dep_step

def_profile.dep_step

0.01MB



※ 무료 :  STEP -> HTML 변환 프로그램

STEP File 변환 설정 하기

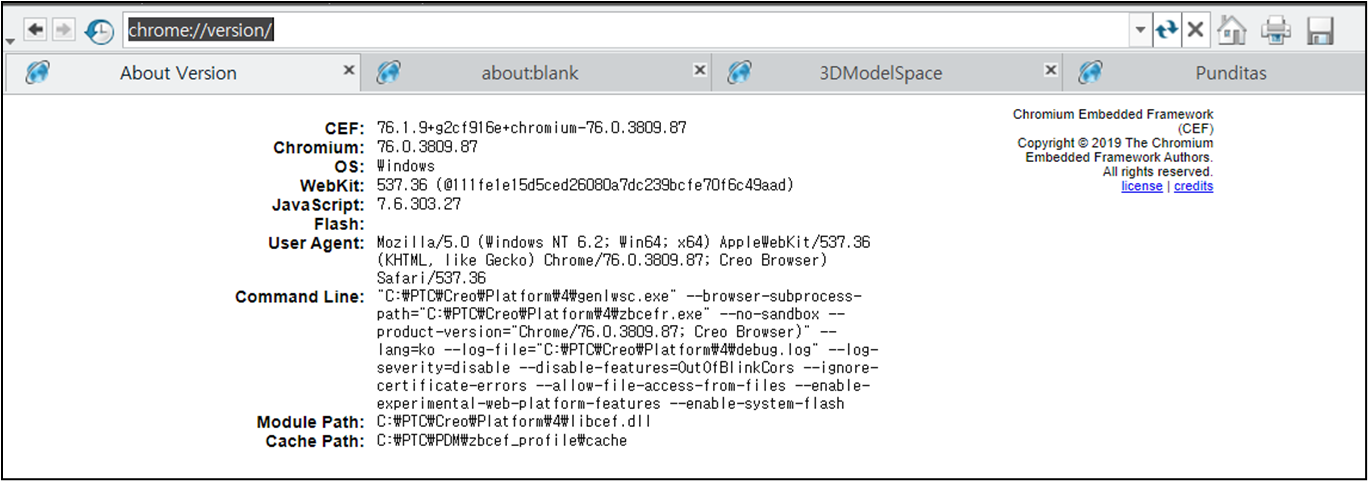

CREO 내부 브라저 버전 확인 방법 : CREO 내부 부라우저 주소 창에 about:version을 입력 합니다

[ 내부 브라우저 버전 확인 및 cache 위치 ]

내부 브라우저는  "cache" 기능을 사용 합니다. Cache 폴더를 관리할 수  있어야 합니다.

참고> Creo 브라우저 정보. . .

Creo 브라우저 정보



Creo 브라우저는 Creo Agent에서 실행되며 기본적으로 Microsoft IE(Internet Explorer) 엔진을 사용합니다. Creo에서는 IE 및 chromium 64비트 브라우저 프로세스 지원을 사용합니다. IE 브라우저의 다중 프로세스 아키텍처를 사용하면 Creo에서 내장 브라우저를 프로세스 외부 모드로 실행할 수 있습니다. 즉, IE 브라우저를 Creo 프로세스 내에 포함되지 않는 별도 프로세스로 실행할 수 있습니다.

Creo 에이전트는 전체 Creo 응용 프로그램에서 동일합니다. 따라서 64비트 내장 브라우저는 다양한 Creo 응용 프로그램에서 동일합니다. Creo Parametric, Creo Elements/Direct Modeling 및 Drafting, Creo View ECAD 및 MCAD, Creo Direct, Creo Layout, Creo Options Modeler, Creo Simulate 등의 응용 프로그램이 동일한 Creo Agent에 연결되고 64비트 내장 브라우저를 공유합니다.

Creo 브라우저에서 다양한 내부 및 외부 웹 사이트, 온라인 카탈로그 및 기타 정보에 액세스할 수 있습니다.

Creo 응용 프로그램과 대화식으로 브라우저를 사용하여 다음 작업을 수행할 수 있습니다

• 파일 시스템 찾아보기
• 브라우저에서 Creo 모델 미리 보기
• 브라우저에서 Creo 모델을 선택하고 그래픽 창으로 끌거나 파일 이름을 두 번 클릭하여 해당 모델 열기
• 대화식 피쳐 정보 및 BOM 창 보기
• FTP 사이트 액세스
• 웹 사이트 보기 또는 즐겨 찾는 웹 위치 추기
• PDM 시스템 찾기 및 상호 작용
• 온라인 자료에 연결

******************************************************************************************************************

Creo 브라우저 구성 정보

Creo 내장 브라우저는 컴퓨터에 설치된 Internet Explorer 컴포넌트를 사용합니다.

Chromium은 Creo 설치에 포함되어 있습니다. 하지만 이는 컴퓨터에 설치될 수 있는 Chromium 기반 브라우저에 독립적입니다.

Microsoft Internet Explorer 또는 Chromium 브라우저를 Creo 브라우저로 사용하도록 구성할 수 있습니다. IE(Internet Explorer)가 기본값입니다. Chromium 기반 브라우저를 사용하려고 Creo를 구성하려면 Creo 응용 프로그램을 열기 전에 windows_browser_type 구성 옵션 값을 chromium_browser로 설정해야 합니다. Creo 브라우저에서 IE 브라우저의 내장 엔진을 사용하도록 지정하려면 windows_browser_type 구성 옵션의 값이 ie_browser.값으로 설정되었는지 확인해야 합니다. windows_browser_type 구성 옵션이 기본적으로 ie_browser로 설정됩니다

Creo 브라우저 고정 해제 정보

Creo 창에서 Creo 브라우저를 고정 해제하고 Creo 세션 동안 브라우저를 다른 창에 재배치할 수 있습니다. 그런 다음 작업공간과 모델링 영역을 별도의 창에서 동시에 보고 화면 공간을 최대한 활용할 수 있는데, 특히 이중 디스플레이 구성에서 활용도가 높습니다.

Creo 창에 포함된 Creo 브라우저를 고정 해제하고 분리하려면 Creo 세션을 시작하기 전에 web_browser_in_separate_window 구성 옵션을 설정해야 합니다. 그런 다음 이중 디스플레이 설정의 독립형 창으로 브라우저를 끌 수 있습니다. Creo에서 여는 모델, 드로잉, 설계 및 응용 프로그램은 독립형 창의 고정 해제된 브라우저에도 표시될 수 있습니다. Alt 및 Tab 키를 사용하여 고정된 과 세션의 모델 및 응용 프로그램이 표시된 고정 해제된 브라우저 창 간을 전환할 수 있습니다.

proep 프로토콜

proep:// 프로토콜은 Creo 브라우저에서 Creo Parametric에 액세스하는 데 사용하는 내부 프로토콜입니다. 이 프로토콜은 Creo 브라우저와 Creo Parametric 간으로 액세스를 제한합니다. 외부 프로그램 또는 서버에서 액세스할 수 없습니다.

* proep:// 프로토콜은 Creo Parametric 내부용입니다. 개인적인 용도로 사용자정의할 수 없습니다.
예를 들어, proep:// 프로토콜은 HTML 피쳐 정보 페이지에서 사용됩니다. 이러한 페이지에는 proep:// 프로토콜을 통해 Creo Parametric과 상호 작용하는 하이퍼링크가 포함됩니다. 예를 들어, 이 프로토콜을 통해 페이지에서 추가 정보를 추출하고 Creo Parametric 그래픽 창에서 그래픽을 강조표시할 수 있습니다.

• 지정된 proep:// 동작을 수행하거나 정보를 표시하기 위해 객체(예: 부품)를 읽어들일 수 없는 경우 proep:// 코드 오류가 발생합니다.

• proep:// 프로토콜을 외부 브라우저에서 사용하면 해당 프로토콜이 작동하지 않습니다.

***********************************************************************************************************************
여러 Creo Parametric 세션에서 시작된 Web.Link 프로그램은 올바르게 실행되지 않습니다.

BROWSER_UNIQUE_ENGINE ON (숨겨진 환경 설정 옵션)을 사용해 보십시오



---

■  JAVA 옵션 설치 하기

ToolBOX 프로그램은 CREO 모델의 이미지와 WEB에서 3D 모델을 볼수 있는 HTML을 생성 합니다. WEB 프로그램의 특성상 WEB 서버로 (JPG,HTML) 파일을 전송 해야 합니다. 전송 프로그램은 JAVA로 개발 되었습니다. 전송 프로그램 실행을 위해 Creo 프로그램이 제공하는 JAVA TOOLKIT FREE를 반드시 설치 하십시요

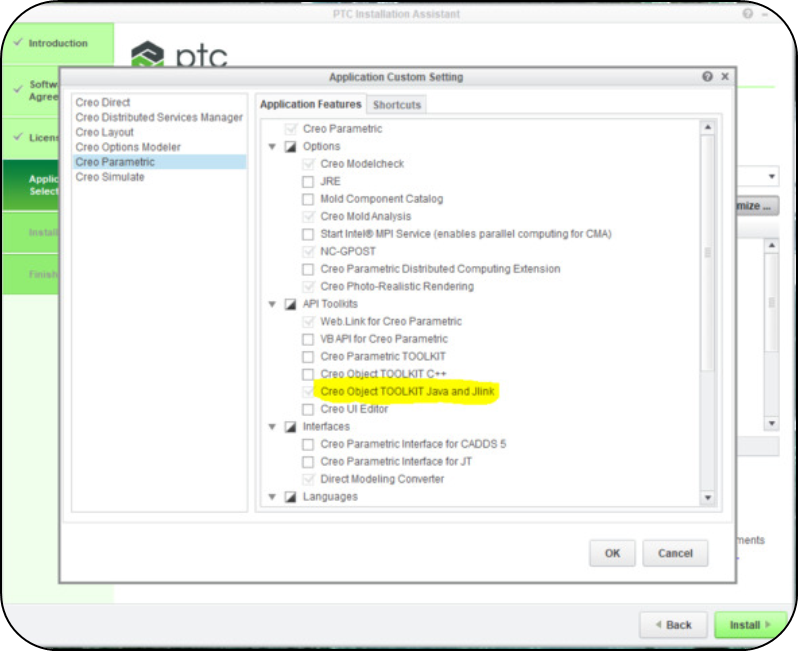

▶ JAVA TOOLKIT 설치

이미지 변환을 위해 CREO 설치 프로그램에서 JAVA TOOLKIT FREE를 설치 합니다.라이선스는 무료 입니다.

[ OTJ 설치 ]

3. 주의 사항

▶ JPG 이미지 파일 변환 및 업로드

   - ToolBOX 프로그램의 PART List 프로그램은 모델의 뷰 리스트 이름에서 "ISOVIEW"를 검색 하고, 자동으로 현재 뷰를
     "ISOVIEW"로 변경 하고 JPG 이미지 파일을 생성 합니다. 만일 뷰 리스트에서  "ISO-VIEW" 이름이 없으면, 현재의
     Creo 화면에 표시한 상태로 이미지를 만듭니다. 이미지 파일은 Creo 모델 이름과 동일하며, 확장자 ".jpg"가 붙은
     파일 이름으로 현재 작업공간에 저장 됩니다. CREO 모델에서 ISOVIEW 뷰 이름은 맵키로 만들어 사용 합니다.

   - 저장된 *.jpg 파일은 자동으로 ToolBOX 전송 프로그램이 실행되어 서버로 저장 됩니다.

   * 만일 네트웍 보안 문제로 "외부 서버"로 전송 못하면 이미지 변환 기능은 사용 할수 없습니다

▶ HTML 변환시 주의 사항

    3D 모델을 WEB에 게시할수 있도록 하는 프로그램 이며, PART List, 라이브러리 관리 프로그램에서 사용 합니다.

    - HTML 파일이 저장되는 폴더는 반드시 영문으로 되어 있어야 합니다. 한글 및 특수 기호 사용 불가
    - 폴더 이름에 스페이스 (공란)가 없어야 합니다

   예) c:\홍길동\korea   (사용 불가)    d:\korea\sink  1234  (사용 불가)

참고> Mapkey를 사용 하여 ISOVIEW 만들기 . . .

MapKEY를 이용한 ISOVIEW 만들기

---

■ 라이브러리 사용을 위한 파일 PATH 설정

ToolBOX 프로그램은 현재 작업중인 폴더 이외에 저장되어 있는 파일을 불러 올수 있습니다. 이를 위해 "PATH" 설정을 해야 합니다. Config.pro 피일의 path 옵션을 사용하여, 다수의 폴더에 저장 되어 있는 파일 들을 연결 할수 있습니다. 볼트, 너트, 베어링 등 다수의 파일들을 폴더별로 관리 한다고 해도, 문제없이 CREO를 동작 할수 있습니다.

※ CONFIG.PRO 파일에 아래와 같이 설정 합니다.

1. 공유 폴더 정의

search_path_file      d:\ptc\creo_stds\configs\lib_search.pro

lib_search.pro 파일에 연결하고 메모장으로 여러개의  폴더 명을 정의 합니다. 이 파일 안에는 아래와 같이 야러개의 폴더위치를 정의 할수 있습니다. 폴더 공유를 사용하면 다른 설계자 들과 공유 가능 합니다.

     d:\ptc\lib\bolt
     d:\ptc\lib\nut

lib_search.pro 파일은 내용이 추가 될수 있습니다. Windchill PDMLink 사용자는 "search_path_file"을 설정 할 필요가 없습니다.  lib_search.pro 파일에 ftp 서버를 등록 할수 있습니다. 외부의 서버에 라이브러리 파일을 등록 관리 할수 있습니다.

 2. 재질 파일 위치 정의

material_dir    d:\ptc\creo_stds\material_dir
