#4 PART LIST - 다른 3D 파일 포맷 으로 변환 하기

■ 3D 파일 변환 기능 소개

선택한 파일을 다른 3D 파일 포맷으로 변환 합니다. 파일 변환 이 가능한 포맷은 STEP, IGES, STL, PVZ 입니다.

STEP, IGES 파일 변환은 반드시 CREO 모델에 "좌표계'가 있어야 변환 가능 합니다. CREO 모델에 "좌표계"가 없으면
변환이 불가능 합니다. 변경 하는 파일의 이름에 품번을 넣을수 있습니다.  CREO 파일 이름의 앞에 TEXT 넣어 변경 할수 있습니다. CREO 파일 이름의 뒤에 TEXT 넣어 변경 할수 있습니다. 파일이 저장되는 폴더를 선택 하거나, 신규로 만들수 있습니다. PVZ 파일은 CREO 무료 뷰어 프로그램에서 CREO 없이 모델을 확대 ,축소 , 측정을 할 수있는 포맷 입니다.



---

파일 변환 실습

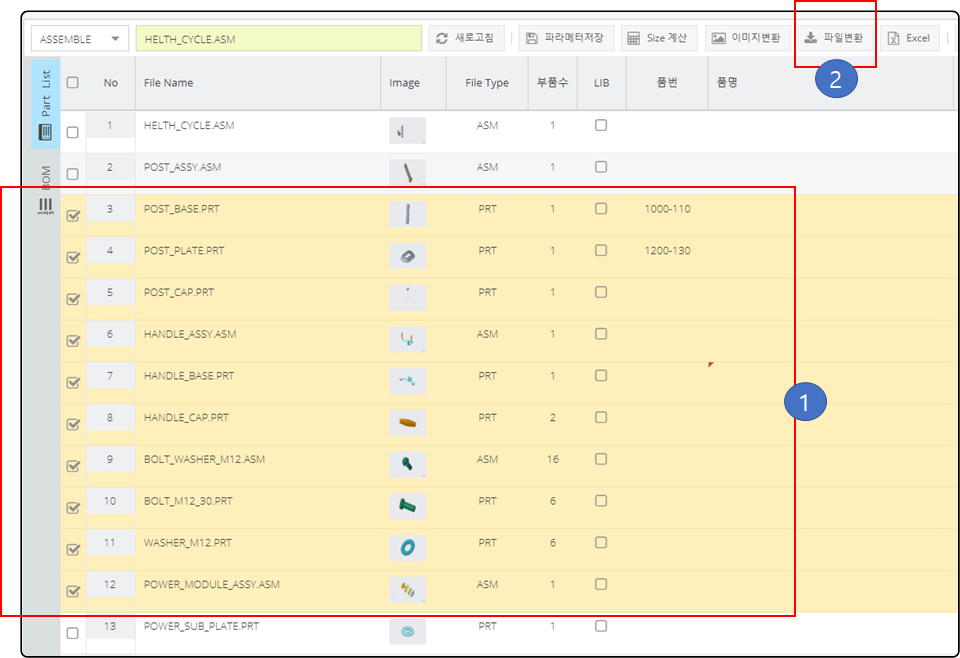

1 단계 : 파일 선택 및 "파일 변환"  클릭

Part List 프로그램에서 CREO 파일을 선택 합니다. 파일을 선택 하면 "체크"가 표시 됩니다. "파일 변환"을 클릭 합니다

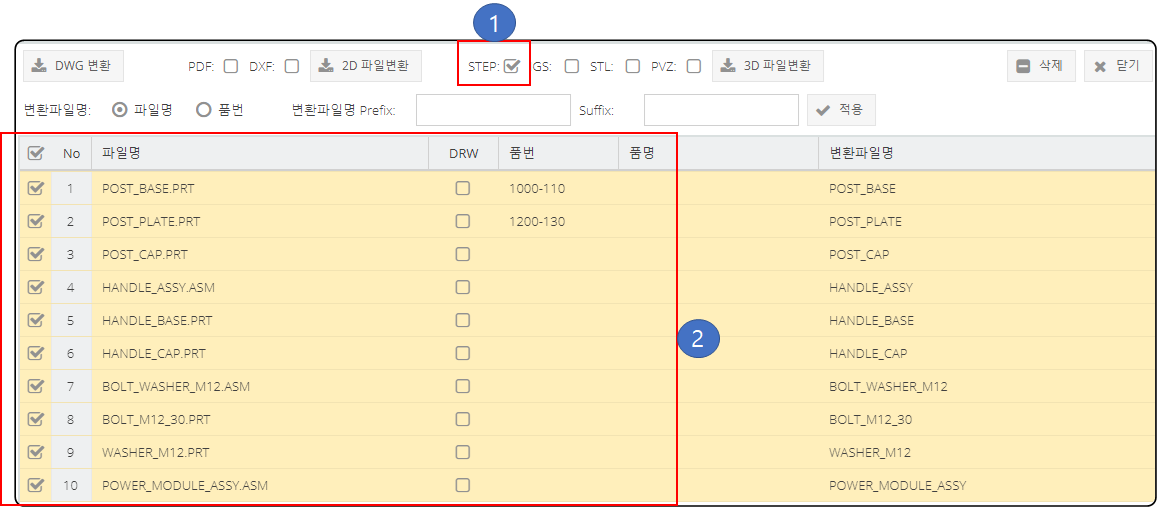

2 단계 : 파일 포맷 선택 및 파일 선택

파일 변환 대화 상자가 표시 됩니다.  "STEP" 옵션을을 선택합니다. 동시에 2가지는 변환이 불가능 합니다.

"3D 파일 변환" 버튼을 클릭합니다. CREO 모델이 자동으로 선택된 파일을 OPEN하고 STEP 파일로 저장됩니다.

저장 하기전, 저장될 폴더를 선택 하거나, 신규 폴더를 생성 합니다.

[ STEP 파일 옵션 선택 ]

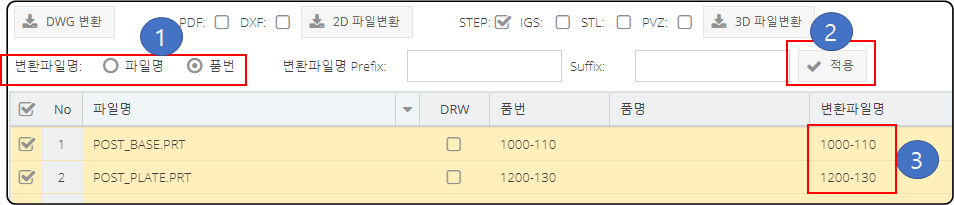

3 단계 : 변환 파일명 선택 : 품번을 삽입하려면 "품번" 선택후 "적용" 선택

만일 품번으로 표시된 STEP 파일을 생성하려면 파일 리스트에서 CREO 모델을 선택 하고, 변환 파일면 옵션에서 "품번"을 선택 합니다. "적용" 클릭합니다. 파일명이 변경된것을 확인 할수 있습니다

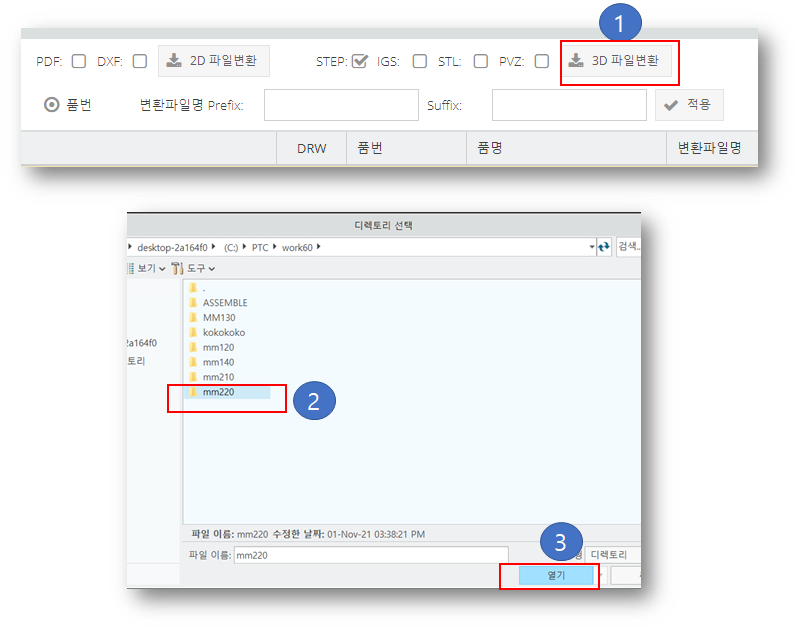

4 단계 : 3D 파일 변환 클릭 및 저장 폴더 선택 및 폴더 생성  -> 파일 변환 완료

CREO가 모델을 읽고, 파일을 저장 할수 있도록 3D 파일 변환을 클릭합니다.

되도록이면 폴더 이름은 영문으로, 스페이스 없이 만들어 사용 합니다.

[ 폴더 선택 ]
