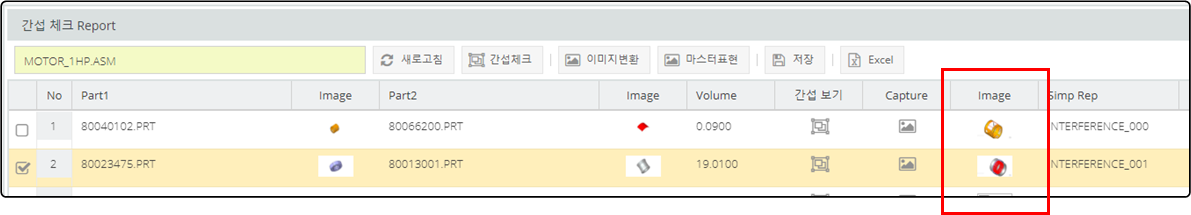

간섭 체크 Report 프로그램

3D 모델에서 간섭 체크 기능은 매우 혁신적인 기능 이고, 자주 사용 하는 프로그램 입니다. Creo의 간섭 체크 기능은

어셈블 파일에서 모든 부품이 표시된 상태에서 간섭된 부품 및 간섭량을 표시 합니다.

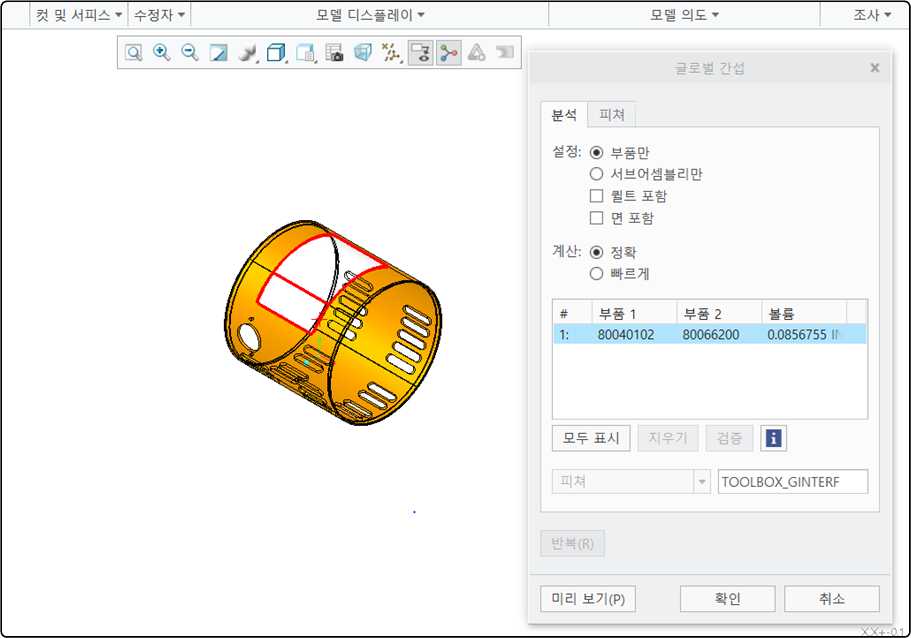

< 간섭 체크 >



간섭 체크 Report 프로그램은 어셈블을 구성하는 모든 부품을 Pair로 만들어 간섭 체크를 합니다.

간섭이 발생한 부품의 Pair는 단순화 표현으로 정의 하고, 엑셀 파일로 출력 합니다.



주의> insert 부품이 포한된 사출물 부품, 나사 부품등 사용자 마다 간섭 체크가 필요 없는, 3D 모델을 자동으로 제외 하는 기능은 없습니다.  커스터 마이징으로 개발이 필요 합니다.



주의 > 간섭 체크를 Creo 모델에서 확인 하기 위해서는 "참조 오류"가 없어야 합니다. 스케치 참조에 사용한 파일은 세션에 반드시 있어야 합니다.

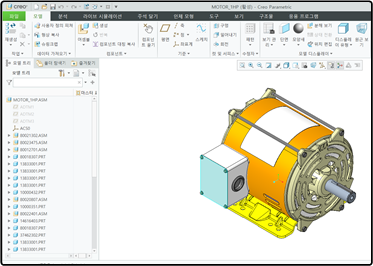

▶ 간섭 리포트 프로그램 TEST 모델

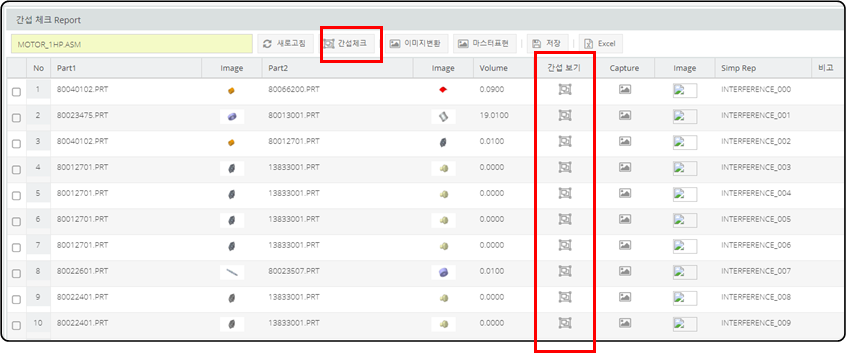

▶ 간섭 체크 Report 프로그램 실행

    - "간섭체크" 버튼을 클릭 합니다.





1) 간섭 보기

간섭이 발생한 2개의 부품만 CREO 화면에서 표시 합니다. 단순화 표현 기능와 간섭 체크 기능을 혼합하여 적용 합니다.

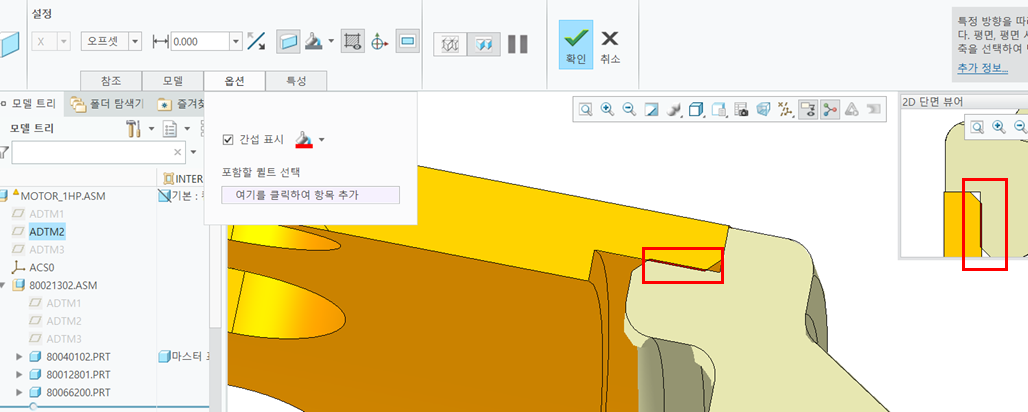

< 간섭 표시>



2) Capture

"간섭 보기"를 클릭하고, Capture 버튼을 클리하여 간섭이 발생한 상태의 이미지를 저장 합니다.

Capture 전 사용자는  마우스를 이용하여 이미지 크기 및 위치를 저장 합니다



< 이미지 캡처 >



약속된 규칙이 없어 이미지는 수동으로 갭처 합니다. 약속된 규칙이 있으면 자동으로 캡처 할 수 있습니다. 뷰 이름을 "ISOVIEW"로 정의 한다면 프로그램이 뷰를 "ISOVIEW"로 변경하고 자동으로 캡처 합니다. 만일 모델에 "ISOVIEW"가 없다면 현재 뷰로 저장 됩니다.





3) 마스터 표현

현재의 단순화 표현을 초기화 합니다.



---

[ 간섭 체크 Report 프로그램 이점 ]



1. 간섭된 2개의 Pair 부품을 표시합니다. 간섭 된 부품의 쌍을 쉽게 확인 할 수 있습니다.

   - 간섭 누락을 방지 합니다.



2. 간섭된 부품의 단순화 표현 사용 할수 있습니다, 동적 간섭 체크 기능을 함께 사용할 수 있습니다.

   - 동적 간섭 체크 프로그램을 사용 하여 간섭된 위치를 확인 합니다. 동적 간섭 체크 프로그램으로만, 글로벌 간섭 체크를 한다면. 사용자에 의해 누락될 위험이 있습니다. 간섭량을 모니터에서 육안으로 판별 하기 어려운 경우가 있습니다

3. 엑셀 파일로 리포트를 생성 합니다

  -  간섬 체크 결과를 표시 할수 있습니다.



간섭 체크에 제외 하는 모델들의 규칙을 만들어 적용 한다면 좀더 자동화를 높일 수 있습니다. 간섭 체크 시간을 대폭 줄일수 있고, 누락에 의한 오류를 줄일수 있습니다.
