welding] 용접 Feature - 필렛 용접(Fillet Weld)

▣ 용접 Feature

용접은 그래픽으로 표현되는 어셈블리 피쳐로 용접을 작성할 수 있도록 해줍니다. 용접을 통해 어셈블리에 대한 필수 접합 조건을 설정할 수 있습니다. 어셈블리에서 용접 만들기, 모서리 준비 작성, 용접 기호로 드로잉 작성 등에 관한 내용을 익힐 수 있습니다. 어셈블리에서 용접은 서피스 또는 커브(라이트 용접)로 표현됩니다. 용접을 추가할 때, 결합 부품은 원래의 형상 상태를 그대로 유지하며 접합되지 않습니다. 용접 피쳐는 매개변수이며 연관적입니다. 참조 형상이 변경되면 이에 상응하는 용접도 따라 변경됩니다.

1. 용접 피쳐의 역할:
   용접은 어셈블리에서 필수 접합 조건을 설정하는 그래픽 기반 피쳐로, 부품 간 접합을 시뮬레이션합니다.
   이는 설계 과정에서 접합부의 시각적·기능적 표현을 가능하게 합니다.


2. 용접의 표현 방식:
   •   용접은 서피스 또는 커브(라이트 용접) 형태로 모델링됩니다.
   •   결합 부품은 용접이 추가되더라도 원래 형상을 유지하며, 실제로 접합되지는 않습니다(즉, 형상 변형 없이 시뮬레이션).
3. 주요 기능:
   •   용접 만들기: 어셈블리 내에서 용접 피쳐를 추가해 부품 간 접합을 정의.
   •   모서리 준비 작성: 용접을 위한 모서리 형상(예: 베벨, V자형 홈 등)을 준비.
   •   용접 기호 작성: 드로잉에서 표준화된 용접 기호를 사용해 용접 사양을 명시.
4. 매개변수 및 연관성:
   •   용접 피쳐는 매개변수적이며, 참조 형상(예: 부품의 형상이나 위치)에 연관됩니다.
   •   참조 형상이 변경되면 용접 피쳐도 자동으로 업데이트되어 설계 일관성을 유지합니다.
5. 활용 예시:
   •   CAD 소프트웨어(예: SolidWorks, Creo, Fusion 360 등)에서 어셈블리 설계 시 용접 피쳐를 활용해 실제 제작 전 접합부를 시각화하고 검증.
   •   용접 기호를 드로잉에 추가해 제조 공정에서 필요한 정보를 제공.



용접 (welding)



용접 자동화 고려사항

---

▣ 용접 Feature 유형

용접 Feature 유형

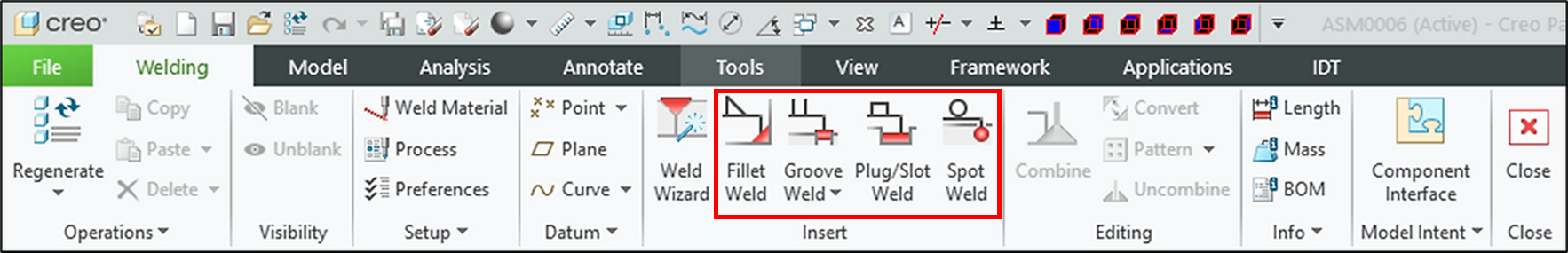

필렛 용접(Fillet Weld), 그루브 용접(Groove Weld), 버트 용접(Butt Weld), 플러그/슬롯 용접(Plug/Slot Weld) 및 스폿 용접(Spot Weld) 탭을 사용하여 용접을 정의합니다

1. 필렛 용접(Fillet Weld)

Creo에서 필렛 용접(Fillet Weld)은 부재의 교차면에 삼각형 단면의 용접부를 생성하는 기능입니다. 이 기능을 사용하려면 응용 프로그램 > 용접(Welding) 메뉴에서 필렛 용접(Fillet Weld)을 선택한 후, 용접할 모서리나 면을 지정하고 치수를 설정하면 됩니다. 용접의 위치와 형태(표면 또는 솔리드), 크기 등을 상세하게 설정할 수 있으며, ISO와 같은 국제 표준에 따른 다양한 옵션도 제공됩니다.

필렛 용접(Fillet Weld)

▶  Creo 필렛 용접 생성 방법

1. 응용 프로그램(Applications): 메뉴에서 용접(Welding)을 클릭하여 용접 탭을 엽니다.
2. 필렛 용접(Fillet Weld): 을 클릭하면 필렛 용접 탭이 열립니다.
3. 위치(Position): 와 같은 명령을 사용하여 용접할 두 개의 표면을 지정합니다.
4. 타입(Type): 에서 용접의 형태(서피스 또는 솔리드)를 선택할 수 있습니다.
5. 필요에 따라 치수, 길이, 용접 종류(예: 불연속 용접) 등을 설정합니다.
6. 확인(OK): 을 클릭하여 필렛 용접을 적용합니다.





Fillet Weld - Surface weld type, Light weld, Solid weld

▶ 추가 정보

1. 사용자 인터페이스: 필렛 용접 탭에는 위치, 탭, 모양, 크기 등을 설정할 수 있는 다양한 명령이 제공됩니다.
2. ISO 표준: Creo 8.0부터는 ISO 표준을 따르는 필렛 용접 기능이 개선되었으며, 치수 표기 방식(Z1/Z2 등)을 지원합니다.
3. 솔리드 용접: 솔리드 용접은 2D 도면에서 단면이 보이도록 표시할 수 있으며, 시스템에서 자동적으로 교차 해치를 표시해 줍니다.

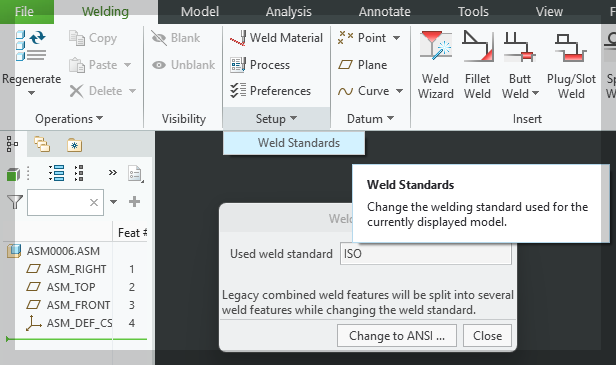

ISO 필렛 용접 개선 - 표준 환경 설정





필렛 용접 예시



 by korealionkk@gmail.com

---





























---

welding 아이콘들

▣ 용접 재료 (weld material)

용접 재료는 용접 비드를 생성하는 데 필요한 채우기 재료를 제공합니다. 각 용접 재료는 해당 이름, 사용된 금속, 사용자가 정의하는 지름 및 길이와 같은 선택적 속성 등에 의해 정의됩니다. 용접 재료 매개변수는 모델과 함께 저장됩니다. 용접 재료를 작업 디렉토리에 저장하여 모든 용접 모델에서 재사용할 수 있습니다. 용접에 지정된 용접 재료를 삭제할 경우 해당 재료를 사용하는 용접도 삭제해야 합니다. 용접을 삭제하고 싶지 않은 경우 용접 재료를 지정취소한 다음 해당 용접 재료를 삭제합니다.

용접에 용접 재료 선택

▶ defiiton 탭

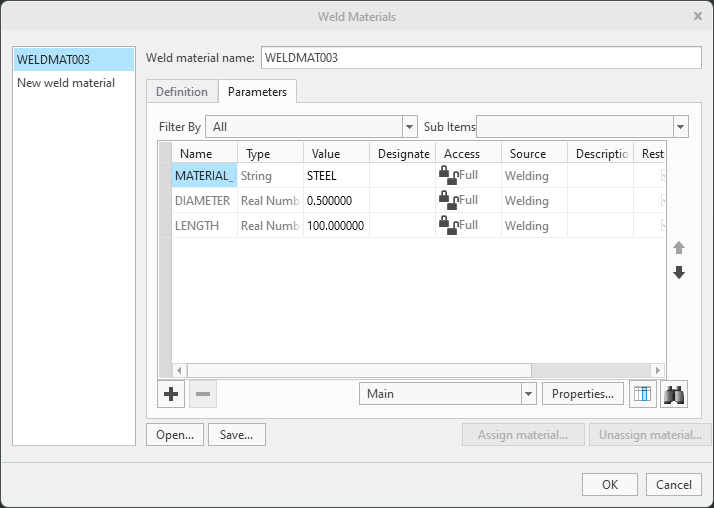

▶ parameter 탭





▣ config.pro

Creo Parametric의 용접 모듈(Welding Design)에서 사용되는 주요 config.pro 옵션들을 아래에 나열하겠습니다.
이 옵션들은 용접 기능의 기본 설정, 색상, 표시, 계산 등을 제어합니다.



※ 용접에 대한 구성 옵션

PTC 도움말 센터



1. weld_ui_standard

용접 UI 및 심볼 표준을 설정합니다.  용접 심볼, 매개변수(A & Z 등) 표시 및 입력에 영향.
  - ansi: ANSI 표준 (미국 표준).
  - iso: ISO 표준 (국제 표준).

weld standard
