welding] 기초

▣ Creo 용접(Welding) 기능

용접(Welding) 기능은 파트 및 어셈블리 내에서 용접 심볼, 모서리 준비, 노치, 용접 형상 등을 생성하고 관리하며, 생성된 용접 정보를 XML 파일로 내보내 오프라인 로봇 프로그래밍에 활용할 수 있도록 지원합니다. 사용자는 용접 재료, 공정, 설정 등 다양한 매개변수를 설정하여 필렛, 그루브, 스팟 용접 등 여러 유형의 용접을 모델링할 수 있습니다.

• 용접 생성:

  필렛, 그루브, 스팟 용접 등 다양한 유형의 용접을 표면 또는 체인 선택을 통해 생성할 수 있습니다.


• 모서리 준비 및 노치:

  용접을 위한 컷, 노치 등 모서리 준비 작업을 수행하고, 그 형태와 치수를 정의할 수 있습니다.


• 용접 설정:

  사용자는 용접 재료, 공정, 그리고 필렛, 일반, 그루브, 플러그 스롯 등 다양한 용접 유형에 대한 기본 설정을 구성할 수 있습니다.


• 용접 정보 관리:

  생성된 용접 피처 및 작업은 용접/조인트 트리에 표시되며, 관련 정보를 BOM 테이블에 포함시킬 수 있습니다.


• 용접 기호:

  용접 기호를 생성하고, 편집 기능을 통해 기호의 심미적 및 구조적 측면을 개선할 수 있습니다.







[Creo Welding tutorial: Practice with Weld Material and Process]

▶ 활용 및 장점

• 오프라인 로봇 프로그래밍:

  Creo 9.0부터 추가된 XML 내보내기 기능을 통해 용접 정보를 외부로 내보내, 오프라인에서 로봇 프로그래밍을 시작할 수 있습니다.


• 디자인 협업:

  생성된 용접 정보를 XML 파일로 공유하여, 설계자, 엔지니어, 제조 담당자 간의 원활한 협업을 지원합니다.


• 설계 효율성 증대:

  복잡한 용접 작업을 3D 환경에서 직접 모델링하여 도면 작업의 비효율성을 줄이고 설계 프로세스를 간소화합니다.



---

▶ PTC : 용접 설계 메뉴얼

PTC 도움말 센터

---

▣ 용접 구조물(Weldment) BOM

용접 구조물(Weldment)은 BOM(자재 명세서)에서 단일 부품으로 표시될 수 있습니다.
이는 여러 개의 철판이나 프로파일이 용접으로 결합되어 하나의 완성된 부품으로 간주되기 때문입니다.

그러나 용접 구조물(Weldment)을 제작하는 협력사는 모든 부품이 포한되는 BOM 도면이 있어야 합니다.



▶ 컷 리스트(Cut List)란?

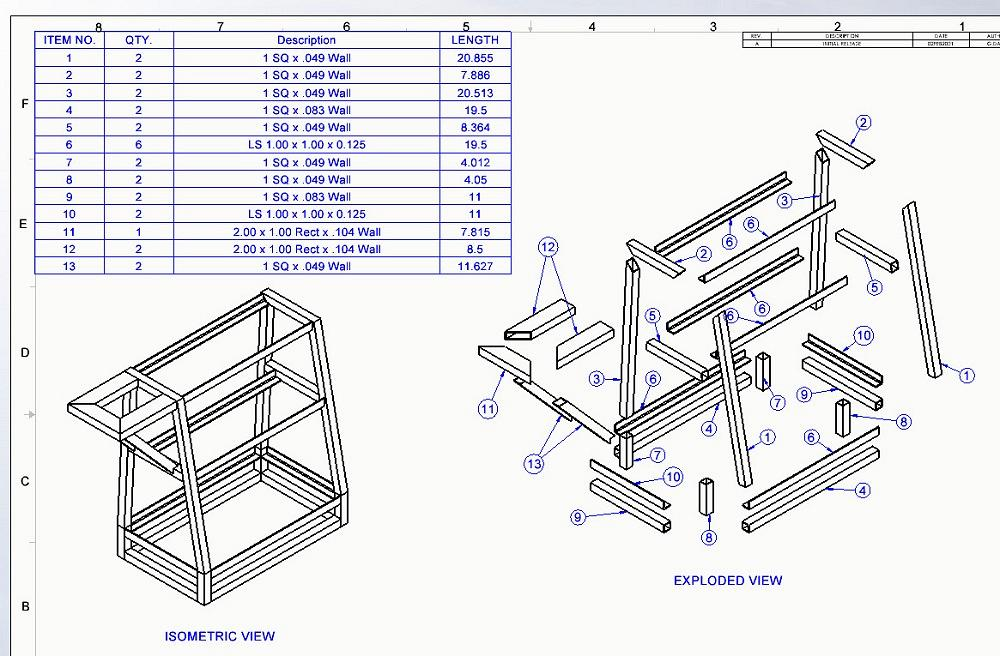

컷 리스트는 용접 구조물(Weldment) 또는 판금(Sheet Metal) 부품과 같은 다중 구성 요소로 이루어진 부품에서 개별 구성 요소(예: 프로파일, 파이프, 플레이트 등)를 자동으로 분류하고 정리한 목록입니다. 이 기능은 BOM에 포함되어 제조 과정에서 필요한 자재의 치수, 길이, 수량, 재질 등을 명확히 정의하는 데 사용됩니다.

특히 용접 부품의 경우, 컷 리스트는 각 부품의 절단 길이, 형상, 재질, 그리고 용접에 필요한 세부 정보를 제공하여 제작 및 조립 공정을 간소화합니다.

※ 주의

용접 구조물(Weldment)은 품버을 기존 제품과 동일한 방식으로 관리 하는지, 아니면 별도의 방식으로 관리 하는지 확인이 필요 합니다. 자동으로 모델의 규격화된 정보(가로.세로. 길이 ,타입)를 얻기위해, 사전 약속된 규칙을 만들어야 합니다



▶ 용접 배워보기

용접 도면 해독 가이드

---

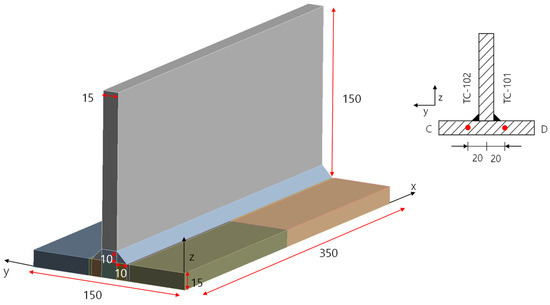

▶ 3D 모델 용접 주석

3D 모델 용접 주석은 3D CAD 모델에 용접 정보를 직접 기입하는 것을 의미합니다. 2D 도면에만 의존했던 기존 방식과 달리, 3D 모델에 용접 기호, 치수, 필렛(덧살) 등을 추가하여 용접 작업에 대한 모든 정보를 담는 것입니다. 이는 도면을 보지 않고도 3D 모델만으로 용접 사양을 정확히 파악할 수 있게 해줍니다.

주요 용도 및 이점

• 제조 과정 효율성 향상: 용접 관련 모든 정보가 3D 모델에 포함되어 있어 작업자가 2D 도면을 따로 해석할 필요 없이 바로 작업할 수 있습니다.
• 자동화 및 최적화: 3D 용접 정보를 활용하여 용접 로봇의 경로를 프로그래밍하거나, 용접 비용을 최적화할 수 있습니다.
• 정확한 견적 산출: 용접 비드(덧살)의 길이와 크기 같은 정보를 3D 모델에서 정확하게 추출하여 프로젝트 견적의 정확도를 높일 수 있습니다.
• 모델 변경 시 자동 업데이트: 3D 모델의 용접 주석은 부품의 형상과 연관되어 있어, 모델이 변경되면 주석 정보도 자동으로 업데이트됩니다.
• 시각화: 용접 비드를 3D 모델로 표현하여 용접 작업에 문제가 될 수 있는 부분을 미리 확인하고 조정할 수 있습니다



많은 경우 3D 모델에 추가된 용접 주석은 2D 도면 뷰로 가져와 그대로 사용할 수 있습니다. 모델이 업데이트되면 도면의 주석도 함께 업데이트되므로, 3D 모델 기반 정의(MBD) 방식은 도면 생성 시간을 단축하고 정확도를 높이는 데 기여합니다.



3D Weld Symbols and Annotations

by korealionkk@gmail.com

---
