▣ 버트 용접(Butt Weld)

Creo에서 버트 용접(Butt Weld) 피처는 두 부재의 끝단이 맞대어 있는 부분에 적용하는 용접을 모델링하는 데 사용됩니다. 이는 주로 ISO 표준을 따르는 경우에 버트 용접(Butt Weld)이라는 명칭으로 사용되며, ANSI 표준에서는 홈 용접(Groove Weld)과 함께 분류되기도 합니다.



▶ 버트 용접의 특징 및 Creo에서의 활용

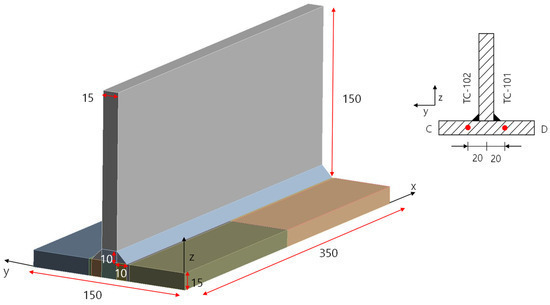

•  용접 유형: 부재의 끝단 면과 끝단 면을 연결하여 생성하는 용접으로, 두 부재가 같은 평면상에 놓이도록 접합합니다.
•  Creo 메뉴 접근: Creo Parametric의 응용 프로그램(Applications) > 용접(Welding) 탭에서 버트 용접(Butt Weld) (ISO)  도구를 통해 접근할 수 있습니다.
•  다양한 형태: 버트 용접은 용접할 부재의 모서리 준비(Edge Preparation) 형태에 따라 스퀘어 버트(Square Butt), 베벨 버트(Bevel Butt), V 버트(V Butt), J 버트(J Butt), U 버트(U Butt) 등 다양한 유형으로 나뉩니다.
• 모서리 준비: 용접을 적용하기 전에 부재에 홈(Groove)을 파는 모서리 준비(Edge Preparation) 피처를 별도로 생성하거나, 용접 마법사(Weld Wizard)를 사용하여 모서리 준비와 용접 피처를 동시에 생성할 수도 있습니다.
• 위치(Position): 용접을 단면(Single-sided)으로 할지, 아니면 금속의 양쪽에 양면(Double-sided)으로 대칭 용접을 생성할지 선택할 수 있습니다.
• 용접 정의: 용접 탭에서 용접 유형을 선택하고, 위치(Position), 모양(Shape), 간헐 용접(Intermittency), 옵션(Options), 기호(Symbol) 등의 탭을 사용하여 용접의 상세 속성 및 3D 모델에서의 표현 방식을 정의합니다.
• 비결합(Non-merging) 피처: Creo의 용접 피처는 용접된 부품의 형상을 실제로 변경하지 않으며, 어셈블리 모델에서 용접의 존재, 위치, 크기 및 기타 속성을 정의하는 파라메트릭 피처로 작동합니다. 이는 도면에서 용접 기호를 생성하고, 용접 재료의 질량 및 부피를 계산하는 데 사용됩니다.



작용 방법은 그루브 용접 방법과 유사 합니다
