어셈블리 파일별 차이점 비교

▣ 어셈블리 파일별  차이점 비교

어셈블리 파일(Assembly files, .asm 확장자) 간 차이점 비교는 제품 설계, 제조, 협업 및 버전 관리에서 중요한 역할을 합니다. Creo 어셈블리 파일은 부품(Parts), 서브어셈블리(Sub-assemblies), 제약 조건(Constraints), 관계(Relations) 등을 포함하며, 이들 간 차이점을 비교하는 것은 설계 변경 관리와 품질 보증에 필수적입니다.

[Creo 예시 화면]

• 제품 개발 과정에서 어셈블리 파일은 여러 번 수정됩니다. 차이점 비교를 통해 변경된 부품, 제약 조건, 위치, 또는 관계를 식별하여 설계 의도대로 수정이 이루어졌는지 확인할 수 있습니다.
  예: 특정 부품의 위치 이동이나 새로운 서브어셈블리 추가 여부를 확인하여 설계 변경의 영향을 평가.
• Creo 어셈블리 파일은 부품, 제약 조건, 파라미터, 관계 등이 복잡하게 얽혀 있어 단순 텍스트 비교로는 충분하지 않을 수 있습니다. 시각적 비교 도구가 필수적 입니다.

---

▣ 준비

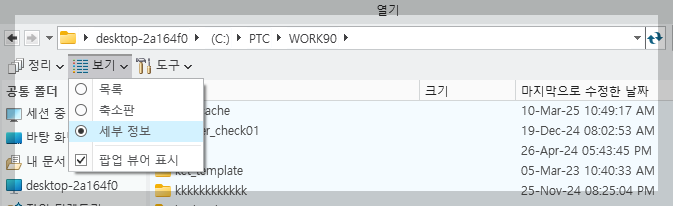

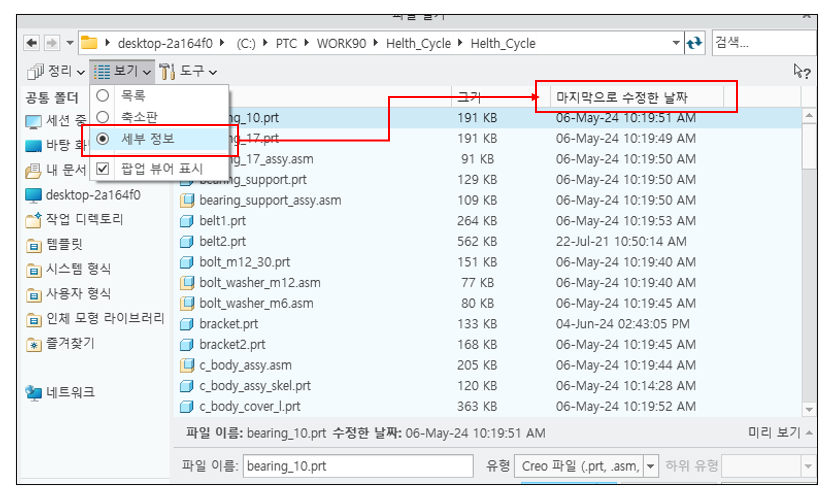

Creo 파일을 날짜별로 표시 하는 방법

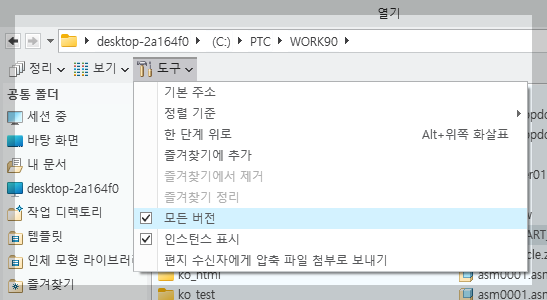

Creo 파일을 버전 별로 표시 하는 방법

---

▣ 차이점 비교 실행 방법

1. 베이스  어셈블리 파일 준비

1) 베이스 모델의 어셈블리 파일을 Open 합니다
2) 도구 > 어셈블리 비교를 클릭합니다.

2. 차이범 분석을 위한 모델 선택

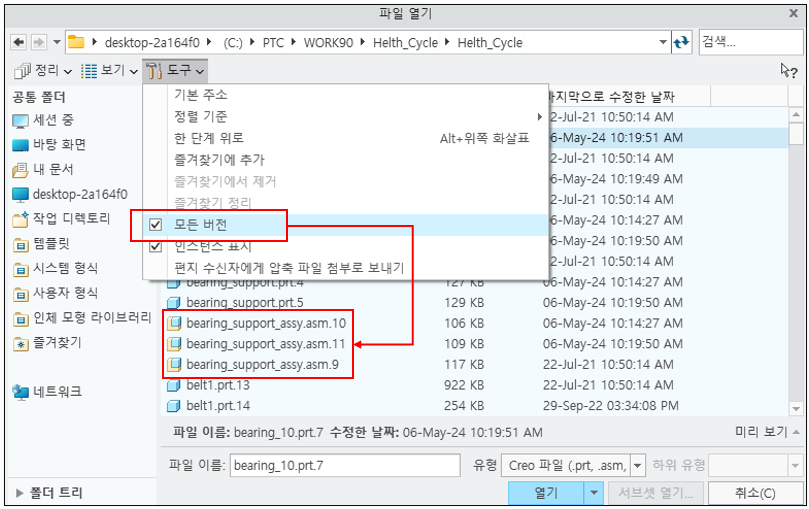

보기 > 세부정보 및 도구 >모든 버전을 선택 하여 비교하고자하는 어셈블리 선택

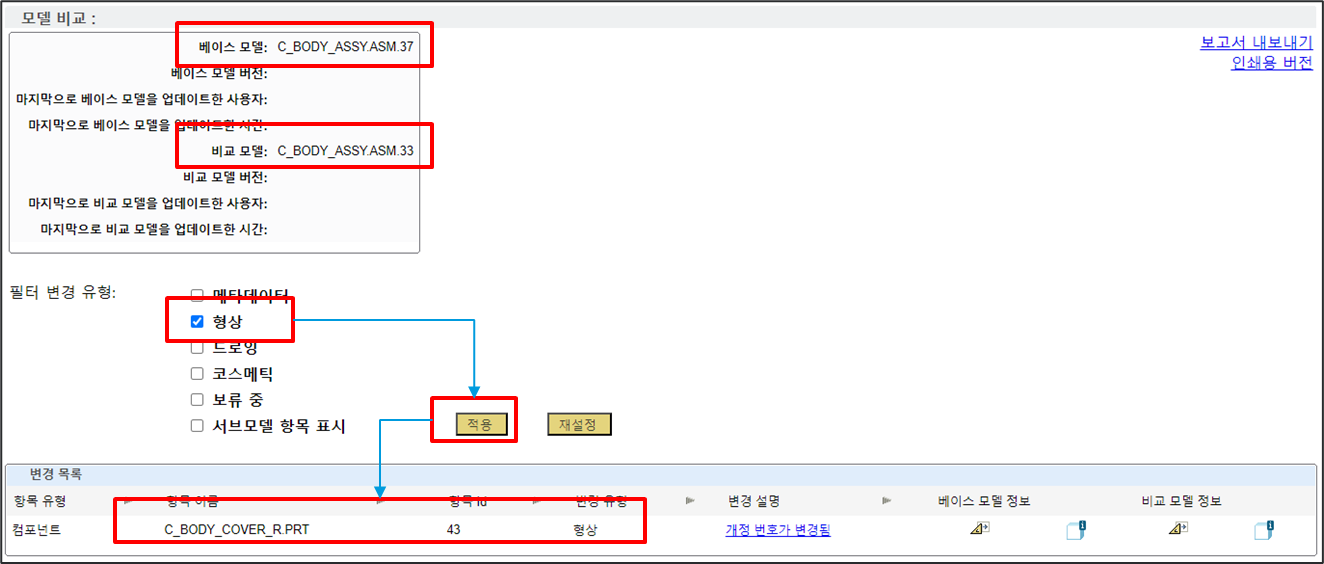

3. 비교 필터  선택

형상 차이점이 발생한 모델 이름을 표시 합니다

동일한 파일 이름의 현재 버전과 과거 버전의 형상, 매개변수 등의 차이점 파일을  검색 할수 있습니다.
자동으로 List 형태의 차이점 보고서를 만들려면, 별도의 프로그램을 개발 해야 합니다.

---
