Creo 10 : HOLE #2

□ 단순(Simple) Hole 의 메모 정의

▷ simple_hole_create_parameters

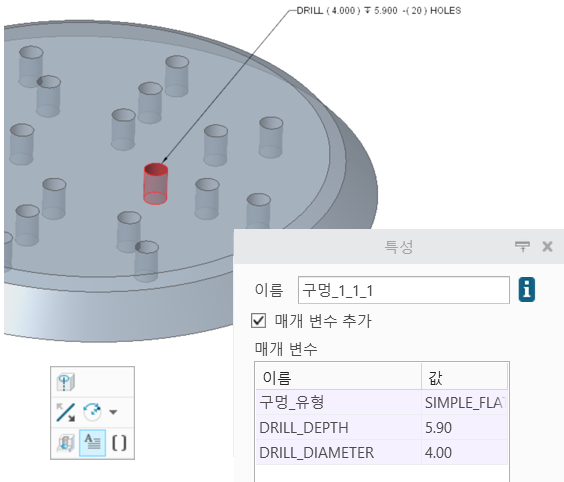

단순(Simple) Hole > 플랫 기능을 사용하면 "특성" 항목에 자동으로 Parameter 값이 표시 됩니다. Parameter 값은
"메모"기능에 사용 됩니다. Config.pro > simple_hole_create_parameters > yes로 설정하여, 주석을 표시 할수 있습니다.
패턴 기능을 사용 했으면 "수량"도 자동으로 표시 됩니다.

▷ Hole 차트

Hole  차트는 Hole 의 특성 값을 포함하는 공백으로 구분된 텍스트 파일입니다. Hole 차트는 파일 확장자가 .hol이며 Creo 설치 폴더에 저장됩니다.

PTC 도움말 센터



▷ Hole 차트 수정 방법

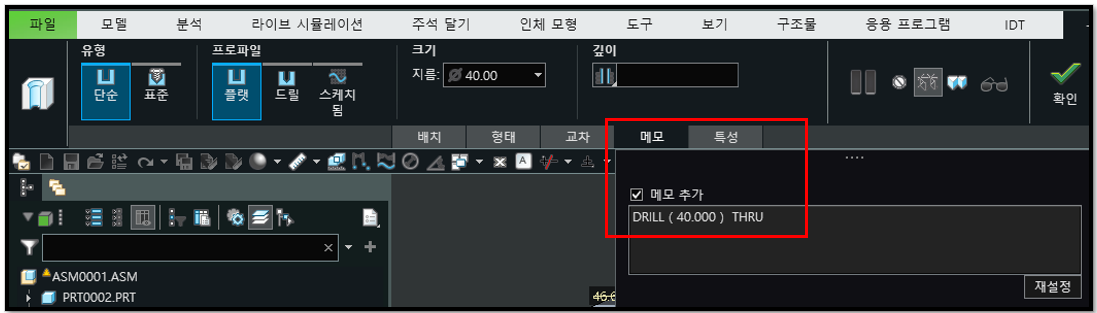

Hole 메모는 일반 피쳐 메모로 Hole 피쳐에 첨부되는 텍스트 문자열입니다. 구멍 메모는 모델의 구멍 피쳐에 대한 정보를 제공합니다. 구멍의 정의를 생성하거나 편집할 때 구멍 메모를 생성할지 여부를 선택할 수 있습니다.



PTC 도움말 센터
