Creo Parametric에서 스케치 포인트로 구멍을 배치 하는 방법

□ 기능 소개

Hole Feature 배치를 "스케치 포인트 - 패턴" 기능을 이용 하여 배치 할수 있습니다. Screw 조립을 침조- 패턴으로 자동 조립 할수 있습니다.



□ 실습

1. 스케치 포인트 명령 선택



2. 스케치 모드에 포인트 스케치



3. 완료



PTC 메뉴



PTC Help Center

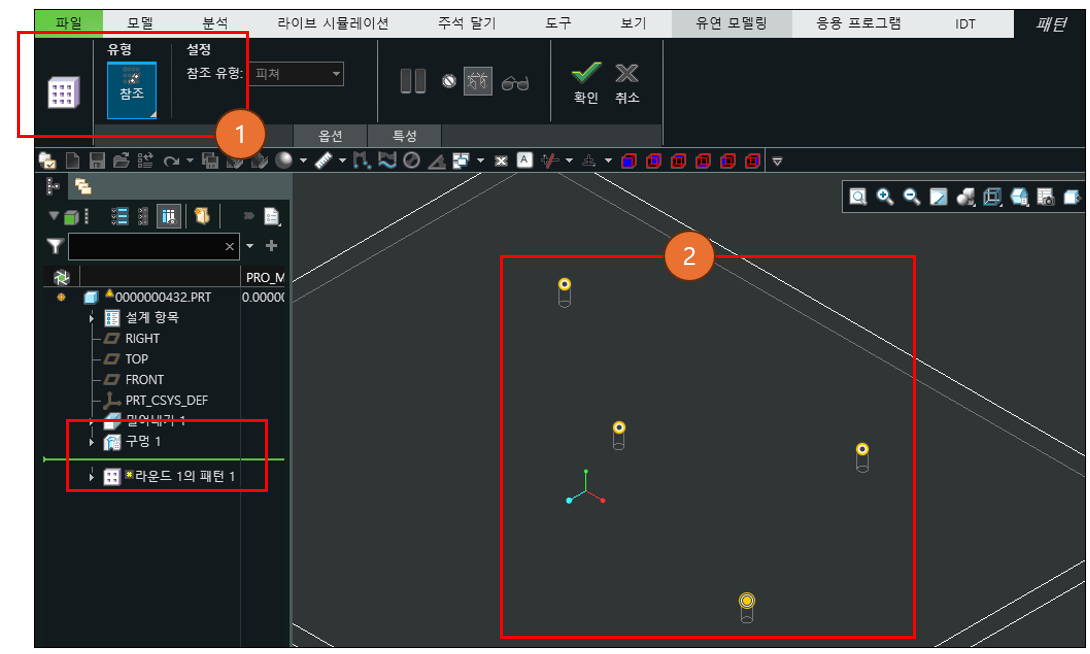

□ 참조 패턴

아무 Hole을 1개 선택 하고, 라운드 Feature를 생성 합니다. 참조 패턴을 실행 합니다.



□ Mapkey 사용 하기

아이콘 선택

사용 가능한 사이즈만 만들수 있습니다.



Mapkey

!Standard Hole ===========================================================================
mapkey H2D5 @MAPKEY_NAME2.5 DIA HOLE;@MAPKEY_LABEL2.5 HOLE;\
mapkey(continued) ~ Command `ProCmdHole` ;\
mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.diameter_mip_OptionMenu` `2.5`;\
mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.diameter_mip_OptionMenu`;\
mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.diameter_mip_OptionMenu`;\
mapkey(continued) ~ Select `main_dlg_cur` `maindashInst0.hole_depth_to_type_flybtn`;\
mapkey(continued) ~ Close `main_dlg_cur` `maindashInst0.hole_depth_to_type_flybtn`;\
mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.StrHoleDepThruAllF` 1;\
mapkey(continued) ~ Open `hole_fb_plcmnt_page.0.0` `PH.ui_hole_plcmnt_type_omnu`;\
mapkey(continued) ~ Close `hole_fb_plcmnt_page.0.0` `PH.ui_hole_plcmnt_type_omnu`;\
mapkey(continued) ~ Select `hole_fb_plcmnt_page.0.0` `PH.ui_hole_plcmnt_type_omnu` 1 `Sketched \
mapkey(continued) Datum`;

---
