Insert 부품이 포함된 판금 모델 방법

□ Creo 6 : Insert 부품 관리

인서트 부품이 포함된 부품의 BOM 표현은 제품의 구조가 복잡하고, 하위 부품 간의 관계가 복잡하게 얽혀있을 때 자주 마주하는 문제입니다.

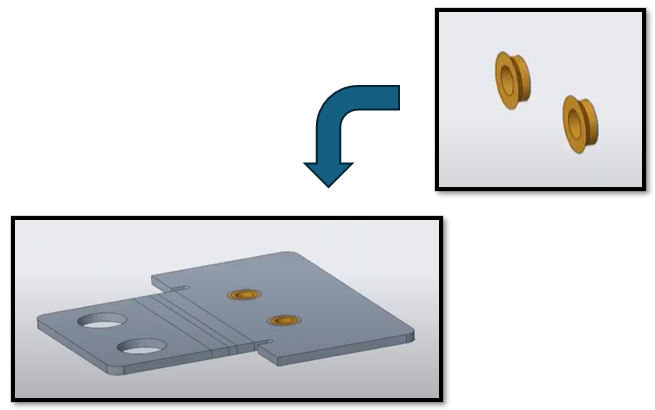

[Insert 부품 조립]

▷ 왜 인서트 부품이 문제가 될까?

• 중복 표현: 인서트 부품은 상위 부품에 포함되면서 동시에 하위 부품으로 기능하는 경우가 많아, BOM 상에서 중복으로 표현될 가능성이 있습니다.
• 구조 복잡성: 인서트 부품의 존재는 제품 구조를 더욱 복잡하게 만들어 BOM 관리를 어렵게 만듭니다.
• BOM 정확성: 중복 표현이나 구조적 복잡성으로 인해 BOM의 정확성이 떨어질 수 있습니다.



[수도으로 insert 사출]

▷ Creo 6.0 이하에서 Insert 부품 BOM 적용 방법

1. 단순화 표현 (Simplified Representation)
2. E-BOM 생성 후, 편집
3. Phantom 부품 으로 교체
4. AAX의 상속 (inheritance) 기능 사용

Note) Insert 부품 BOM 적용 방법 다음 사항을 고려 해야 합니다.

• BOM 구조: 계층 구조, 모듈형 구조 등 다양한 BOM 구조를 고려하여 적용할 수 있습니다.
• BOM 표준: 회사 내부 또는 산업 표준에 맞는 BOM 표준을 적용해야 합니다.
• 시스템 연동: ERP, PLM 등 다른 시스템과의 연동을 고려해야 합니다.



---

□ 판금 멀티 바디와 데이터 공유 응용

멀티 바디란?

Creo 7.0 부터 멀티 바디 개념이 추가 되었습니다. 한개의 부품에 여러개의  부품을 가져 올수 있습니다.
AAX 기능의 상속 (inheritance) 기능을 이용하면 Creo 6.0에서도 적용 가능 합니다.
Note:
상속 (inheritance) 기능은 부품을 조립 할때 사용하는 인터페이스를 사용 할수 있습니다.
판금의 경우 "전개" 라는 특수한 기능이 있습니다. AAX 기능의 외부 형상 복사 기능 사용 합니다

[외부 형상 복사]

브라켓은 Insert 부품을 조립하기 위해 "좌표계"를 사용 합니다. "좌표계"는 전개하면 자동으로 전해 형상을 따라 갑니다.
조립된 부품은 바디에 대한 부울 연산을 사용 할수 있습니다.

▷ 동영상



insert 부품을 어셈블리 없이 하나의 Part 파일 넣어 관리하려면, AAX 옵션을 사용 해야 합니다.
