□ Datum Point 를 이용한 패스너 조립
Creo에서 Hole 명령은 데이텀 포인트를 이용하면 쉽게 배치를 할수 있습니다. 데이텀 포인트는 배치될 평면1개와 2개의 참조 평면(치수 참조)으로 배치 할수 있습니다. 또한 일반 카운터 보어 형상, 접시 머리 카운터 보어 형상을 제공 합니다. Hole Feature는 매개변수가 정의 되어 있습니다.
이러한 매개젼수 값은 Hole Feature 주석에 사용 됩니다. 또한 도면 주석에 활용 할수 있습니다.
Creo가 제공하는 기존으로 Hole Feature와 조립 기능을 응용하여 패스너를 조립 할수 있는 IFX 기능을 제공 합니다..
IFX 기능은 B&W 회사의 제품 입니다. IFX 전체 기능은 별도 구매 해야 합니다
▷ Hole Feature 만들기
□ IFX 실습 : Datum Point 참조

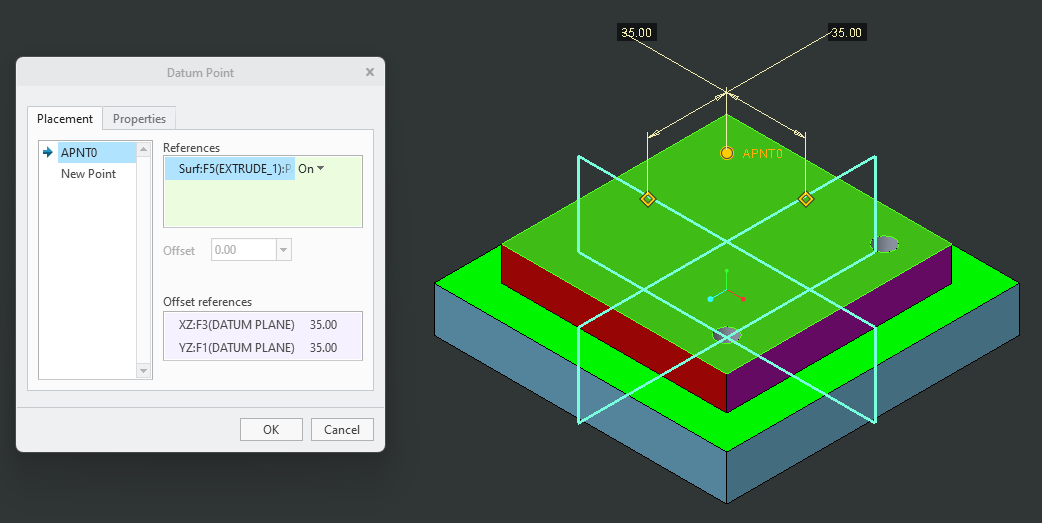

1. 데이터 포인트 만들기 - 어셈블 모드에서 데이텀 포인트 생성 합니다

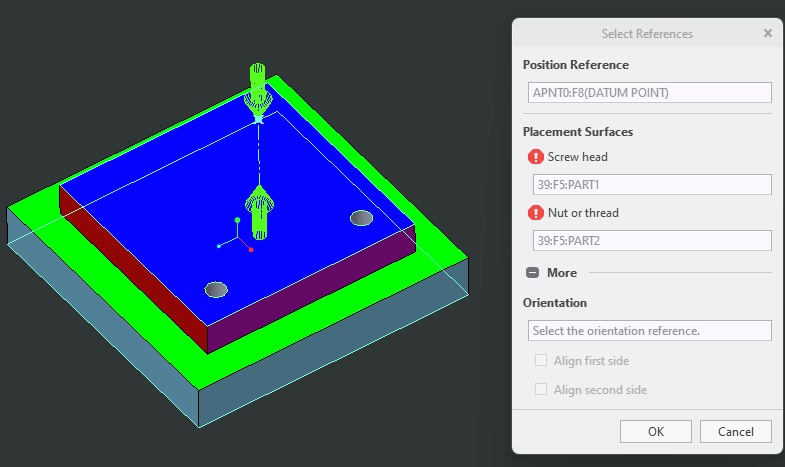

2. IFX - 데이텀 포트 선택

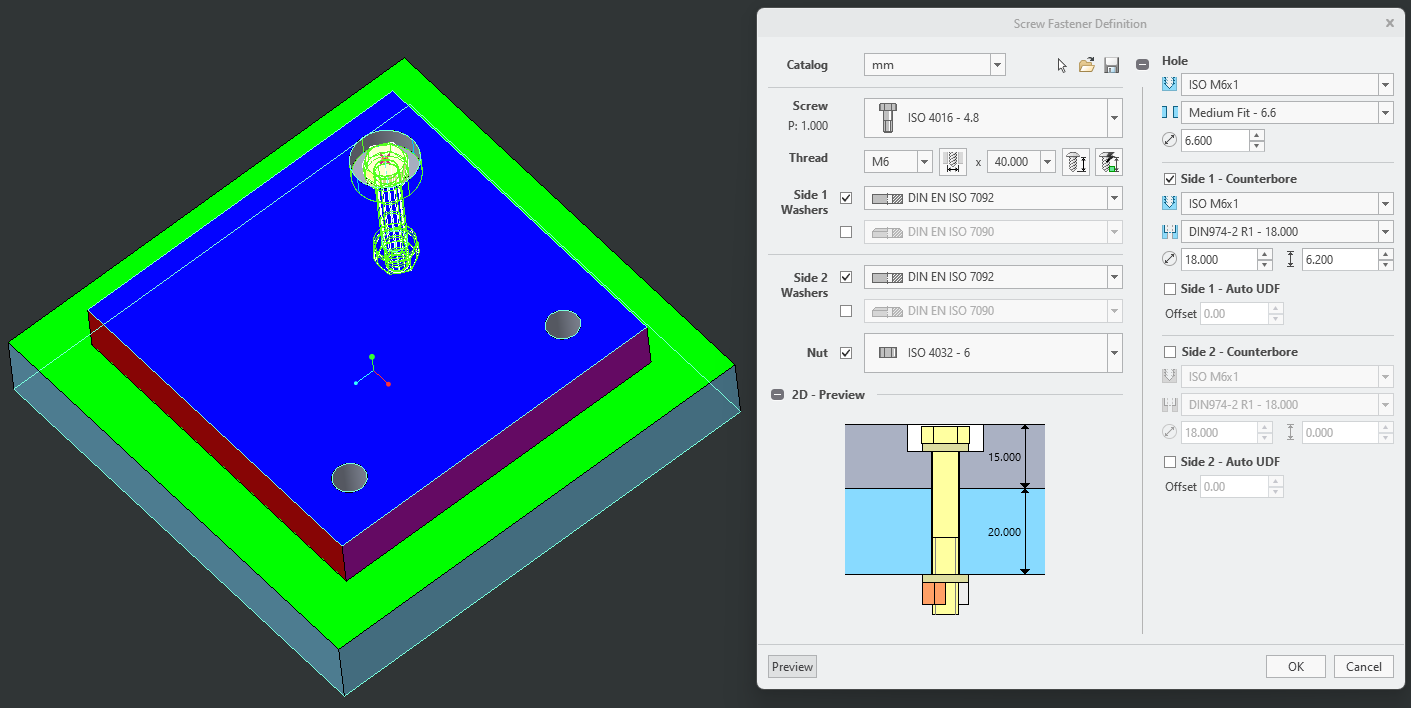

3. 조립할 패스터 선택 및 카운터 보어 선택
▷ IFX 적용 동영상
영업문의 : lionkk@idt21c.com
카카오 채널 : http://pf.kakao.com/_fItAxb
