□ Annotate 기능 소개
Annotate 기능은 Creo Parametric에서 제품 설계 및 제조에 필요한 2D 및 3D 주석 및 기타 관련 정보를 추가하는 기능을 말합니다. 이것은 설계자가 제품에 대한 부가적인 정보를 제공하고, 팀원들과 협업하며 제조, 조립, 검사 등 다양한 단계에서 필요한 정보를 전달할 수 있게 도와줍니다. Creo의 Annotate 기능은 다양한 도구와 옵션을 제공하여 사용자가 효과적으로 주석을 추가하고 제품 모델에 필요한 정보를 포함할 수 있도록 도와줍니다. 주석은 크게 텍스트, 치수, 표시 등 다양한 형태가 될 수 있습니다.
설계 진행중 Section을 자르고, 뷰 방향을 설정 하고, 측정을 합니다. 치수를 변경 하고, Section을 선택하고 뷰 방향을 설정 하고, 측정을 합니다. 치수를 변경 하고, 또 Section을 선택하고 뷰 방향을 설정 하고, 측정을 합니다. 무한 반복 합니다.
이것은 미친 짓입니다. . . . . . .
Annotate 기능을 이용하여, " Combination"을 만드십시요. "Combination"은 화면을 캡처하여 저장 하는 기능 입니다.
뷰 방향, Section등 다양한 정보를 포함 합니다. 주석과 치수를 넣을수 있습니다. "Combination" 탭을 클릭하면 자동으로 캡처된 화면으로 이동 합니다. 모델이 업데이트 되면 배치된 치수는 자동으로 업데이트 됩니다
Annotate 기능을 학습하여 설계 시간, Dr 시간을 절약 하십시요.

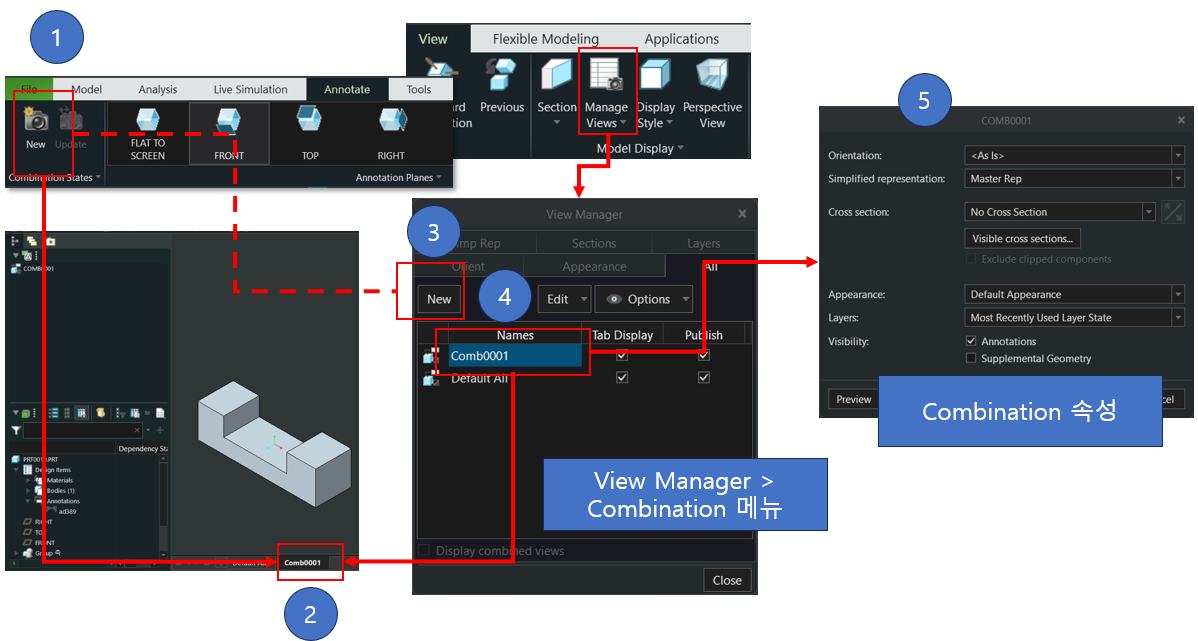

1-1. Combination 그룹 - NEW

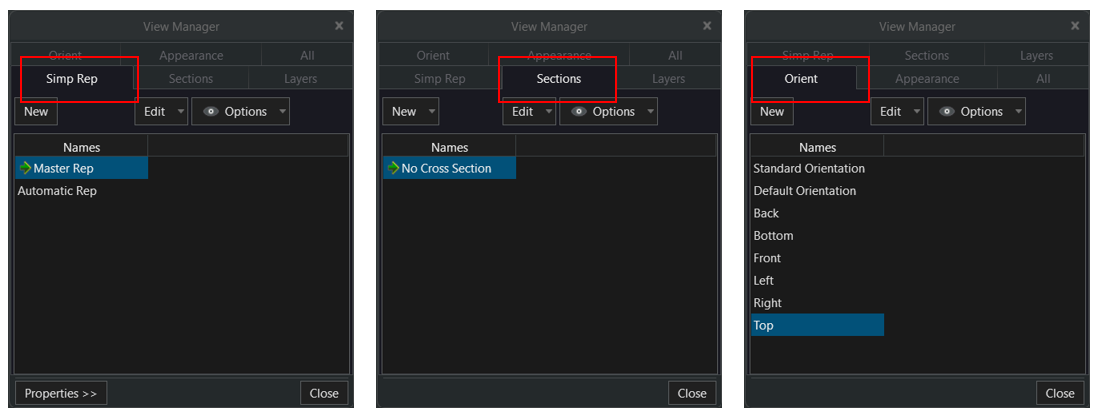

뷰 관리자 기능의 Combination을 생성 합니다. Combination은 뷰 방향, 단순화 표현, Section등을 조합 하여, creo 화면을 구성 합니다.
(1) NEW
새로운 Combination 만듭니다. 자동으로 Creo 화면 하단에 "Combination" 탭이 생성 됩니다
(2) Combination 탭
마우스 오른쪽 버튼을 이용하여 이름 변경 할수 있습니다. View Manager > all 에 " Combination 탭" 이름이 표시됩니다
(3) View Manager > NEW
새로운 Combination 만듭니다. 자동으로 Creo 화면 하단에 "Combination" 탭이 생성 됩니다
(4) Combination 속성 변경
변경 하고자 하는 Combination을 선택하고 마우스 오른쪽 버튼을 이용하여, 사전 정의된 속성을 선택 할수 있습니다
- Tab Display : Creo 화면 하단에 탭에 표시 또는 감추기가 가능 합니다
- Publish : Viewer 프로그램에 사영 여부를 선택 합니다
(5) Combination 속성
View Manager에 사전 정의된 내용을 선택 할수 있습니다
1-2. Combination 그룹 - Update
Creo 화면 하단에 "Combination" 탭을 선택하면 자동으로 사전 정의된 방향으로 정환 됩니다. Update 기능은 변경된 화면을 적용하도록 합니다

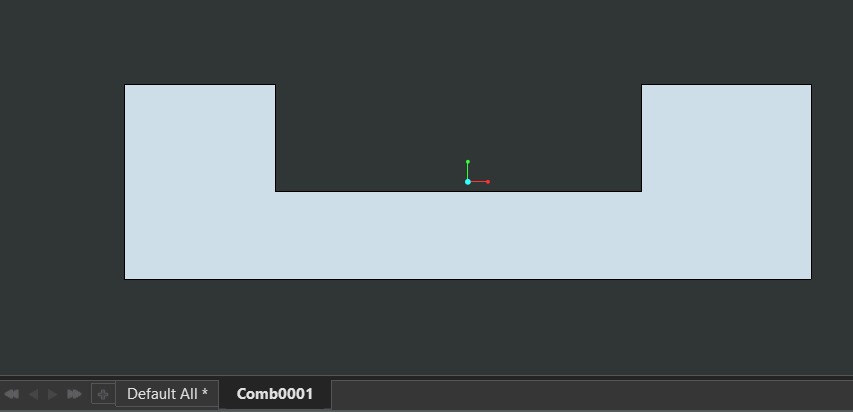

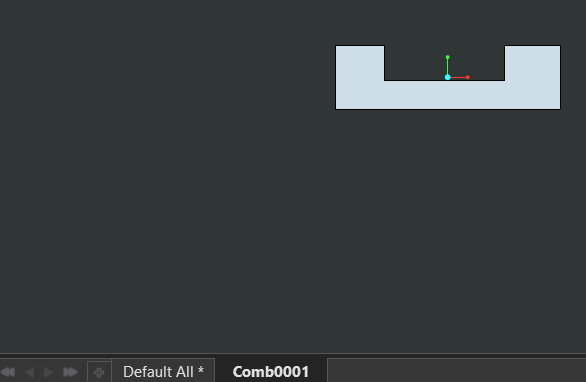

| Update 실행 전 | Update 실행 후 |
 |
 |

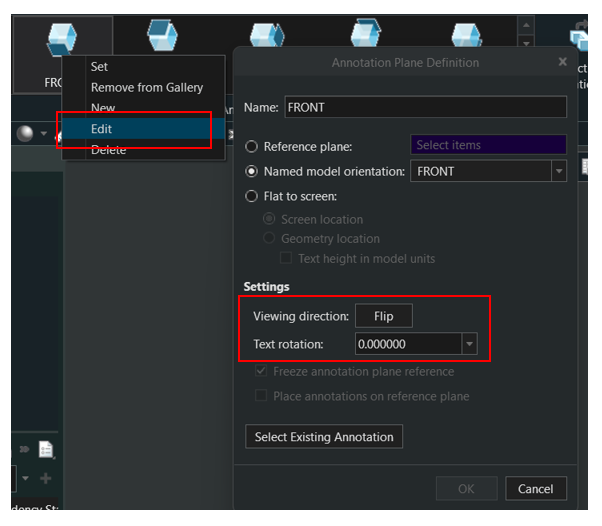

2. Annotation Planes 그룹
Creo Parametric에서 "Annotation Planes"은 3D 모델에 주석을 추가할 때 사용되는 기능입니다. 치수 또는 주석을 3D 모델에 추가할 때 특정 평면(planes)을 사용하여 주석을 배치할 수 있습니다. Creo Parametric에서 주석을 추가하려면 다음 단계를 따릅니다:
(1) Annotate 탭 선택: Creo Parametric의 메뉴에서 "Annotate" 탭을 선택합니다.
(2) 평면 선택: 주석을 추가할 3D 모델의 위치를 선택합니다. 이때, 특정 평면을 선택할 수 있습니다.
(3) 주석 위치 및 속성 설정: 선택한 평면에 주석을 배치하고 주석의 속성을 설정합니다.
마우스 오른쪽 버튼을 이용하여 주석 위치 및 방향(화살표 방향 변경) 을 변경 할수 있습니다.
(4) 필요에 따라 선택 된 평면의 2D 뷰로 화면을 전환 합니다
| 선택 전 | 선택 후 |
 |
 |
이 과정에서 평면은 주석을 추가하는 위치를 결정하는 데 사용됩니다. 특정 평면을 선택하면 주석이 해당 평면에 부착되어 모델의 특정 위치에 정확하게 배치됩니다.
3. Manage Annotation 그룹

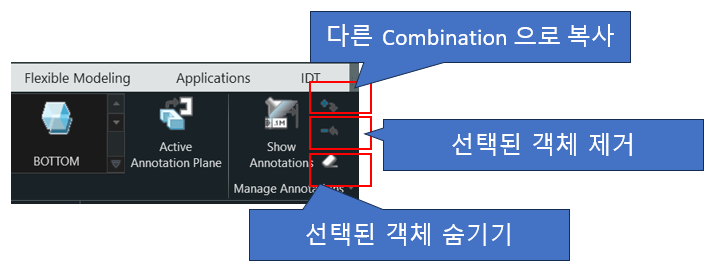

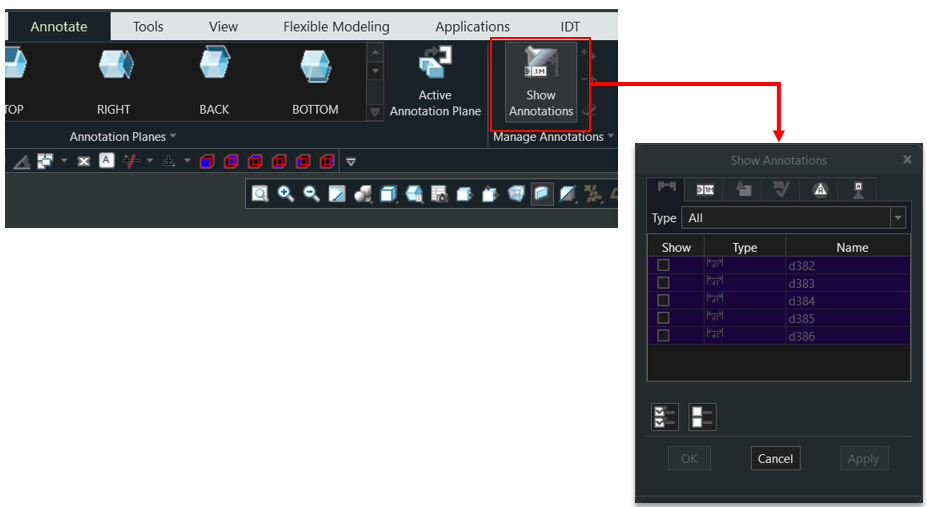

(1) Feature 단위로 모델의 치수를 추가 합니다. 치수 값은 변경 가능 합니다. 다른 "Combination" 탭에 동일한 치수를 복사 할수 있고, 복사된 치수만 삭제 할수 있습니다. 치수 추가는 Drawing 기능과 동일 합니다 모델 tree의 해당 Feature에 표시 됩니다.
(2) 선택한 치수를 Erase (숨기기) 할수 있습니다
(3) 선택한 치수를 "Del" 키를 눌러 모든 "Combination" 탭에서 삭제 할 수 있습니다

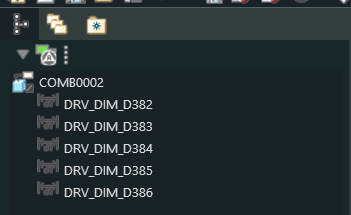

* Show Dimension의 모델 Tree 기호
4. Annotation 그룹
치수 및 형상 공차, 주석, Baloon등 다양한 객체를 추가 할수 있습니다. 생성한 치수는 Annotate Tree에 표시 됩니다
모델 tree에는 표시되지 않습니다. 측, Feature에 저장 되지 않습니다

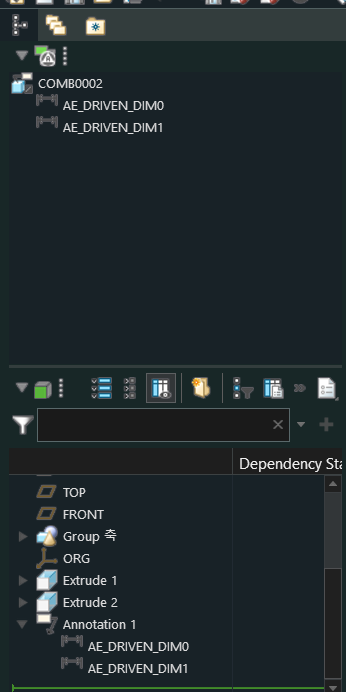

5. Annotation Feature
치수 및 공차 등을 주석 Feature에 추가 할수 있습니다. 모델 Tree에 주석 Feature로 추가 됩니다. 어셈블의 부품의 "Annotate" 탭 에서 부품의 주석 Feature를 사용 할수 있습니다.
□ Annotate Template 구성 하기
사전에 Annotate들을 구성하여 사용 합니다. 이렇게 사전에 구분하여 만들어 놓으면 자동화를 구현 할수 있습니다.
PMI 정보는 공차 분석, 측정 또는 생산 기술에 사용하는 리포트 자동 구현이 가능 합니다. PMI 정보는 데이터베이스에 저장 할수 있습니다. 저장된 데이터는 가공하여 다른 시스템에서 사용 할수 있습니다
Annotate의 정보는 PVZ 파일로 변환 할수 있습니다. 뷰어 프로그램으로 PVZ 파일을 Open 하여, 타 팀과 협업을 할수 있습니다. 프로그램 개발자와 협업하여 자동화를 구현 하고, 업무를 확장 하십시요
