□ 두 평면의 거리 측정 개요
"Measure" 도구를 클릭하고, 측정 시작 및 종료 지점을 선택합니다. 1)측정을 시작하려면 첫 번째 지점을 클릭합니다.
2) 그런 다음 측정을 종료하려는 두 번째 지점을 클릭합니다. 거리값은 측정한 두 지점 간의 거리로 표시됩니다.
두개의 평면은 평행 하지만, 평행이 안될 경우는 거리 값은 "0"로 표시 합니다.
▷ 두개의 평행한 평면의 거리 측정 실습
두개의 평행한 서피스를 선택 하여 거리를 체크 합니다. 다과 같은 순서로 거리를 측정 합니다.
 |

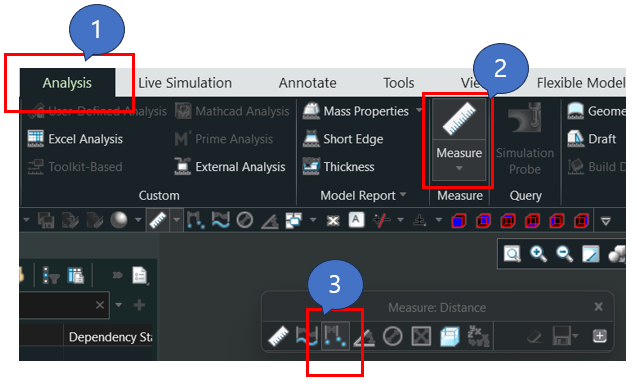

1. Analysis 탭을 선택 합니다 2. Measure 아이콘을 선택 합니다 3. Distance 아이콘을 선택 합니다 |
 |

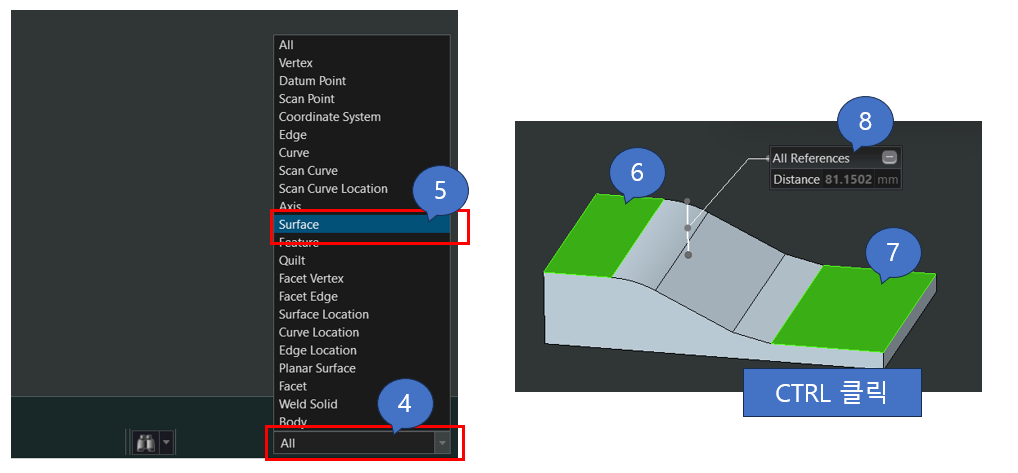

4. Creo 화면 우측 하단의 필터 에서 "Surface"를 선택 합니다.
5.평면은 Surface 입니다. 마우스 포인터가 "Surface"만 선택 할수 있도록 합니다. "Surface"를 선택 합니다.
6. 모델에서 측정 하고자는 첫번째 "Surface" 선택합니다.
7. 두번째 "Surface" 는 "CTRL"키를 누르고 선택 합니다.2개의 "Surface" 선택됩니다.

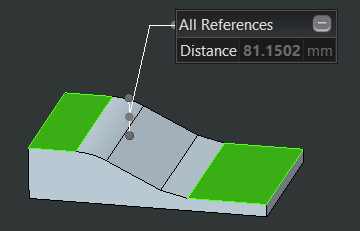

8. 자동으로 거리 값이 표시 됩니다.
▷ 필터 기능 이란 . . .
Creo에서 필터 기능은 다양한 작업에서 모델링 및 데이터 관리를 향상시키는 데 사용될 수 있습니다. 필터 기능은 모델 특성을 기반으로 모델을 선택하거나 관리하는 데 도움이 되며, 복잡한 프로젝트에서 유용합니다.
Creo Parametric에서 필터를 사용하는 방법은 다음과 같습니다:
1. **모델 특성에 따른 필터링:**
- 특정 모델 특성(예: 색상, 두께, 머터리얼 등)을 기반으로 모델을 필터링할 수 있습니다.
- Creo Parametric의 왼쪽 하단에 위치한 "Model Tree"에서 특성을 선택하고, 마우스 오른쪽 버튼을 클릭하여 "Filter"를 선택합니다.
- 필터 조건을 지정하여 해당 특성이나 속성을 가진 모델 요소만 표시할 수 있습니다.
2. **조건에 따른 필터링:**
- Creo Parametric에서는 다양한 조건에 따라 모델을 필터링할 수 있습니다.
- 메뉴에서 "Edit" > "Find" 또는 "View" > "Filter" 옵션을 사용하여 필터 설정 창을 열 수 있습니다.
- 여기서는 모델 요소의 이름, 유형, 속성 등을 기반으로 필터링할 수 있습니다.
3. **검색 및 필터 기능 사용:**
- Creo Parametric에는 검색 상자가 있어 모델 요소를 검색하고 필터링할 수 있습니다.
- 검색 상자에 검색할 키워드를 입력하면 해당하는 모든 모델 요소가 표시됩니다.
이러한 필터 기능을 통해 Creo Parametric에서 작업할 때 모델을 더 효율적으로 관리하고 특정 요소에 빠르게 액세스할 수 있습니다. Creo Parametric의 버전에 따라 사용법이 약간 다를 수 있으므로 최신 버전의 사용 설명서를 참조하는 것이 좋습니다.
측정 Feature를 확장하여 설계 생산성 높이기 . . .

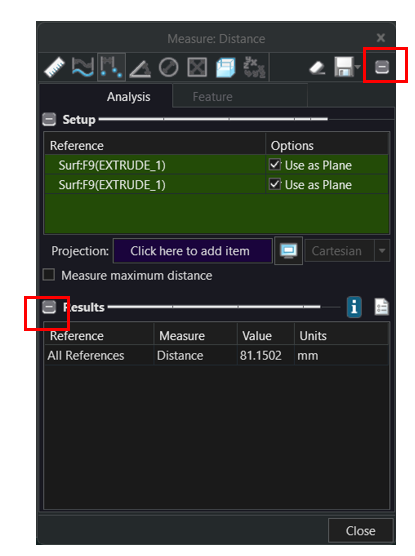

측정된 값은 "Feature"로 만들수 있습니다. 모델의 형상이 변경 되면 자동으로 업데이트 됩니다. Measure 메뉴에서 "+" 아이콘을 모두 선택하여 측정 결과를 확인 합니다.
▷ 거리 측정 Feature 만들기 실습

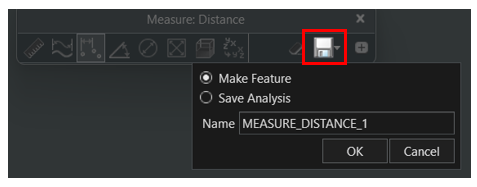

1. "디스크 아이콘"을 선택 하여, 측정된 결과를 Feature로 생성 합니다. Feature의 이름은 사용자가 변경 할 수 있습니다.
| Measure Feature 만들기 | 모델 Tree 표시 |
 |
 |
2. Footer로 이동 하기

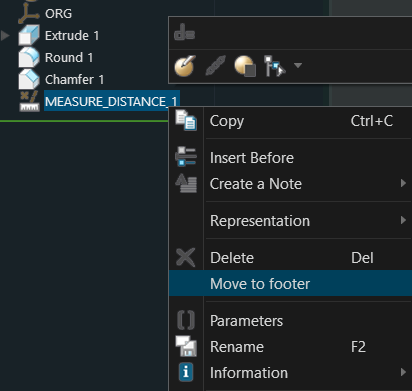

거리를 측정한 Feature는 "Distance"라는 매개변수를 포함 하고 있습니다. 측정된 값은 "Distance" 매개변수에 저장되고 업데이트 됩니다. Creo에서 Feature는 "순서"에 의해 생성 됩니다. 사용자가 실수로 측정한 Feature의 순서를 변경 하면 어뚱한 값을 업데이트 됩니다. 이것을 방지 하기 위해 측정한 Feature를 항상 Feature의 끝에 위치 하도록 "Footer"기능을 사용 합니다, 모델 Tree에서 측정한 Feature 선택하고 마우스 오른쪽 버튼을 클릭하고 "Move To Footer" 명령을 클릭합니다

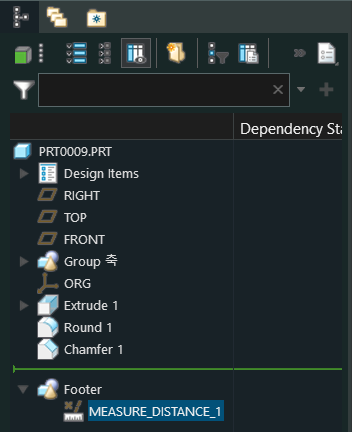

| Move To Footer 명령 | 실행 결과 |
 |
 |
3. 실시간으로 값을 표시 하기
모델 Tree에 값을 표시 할수 있습니다. 모델 Tree의 화면을 구성 합니다. 모델 Tree의 화면은 저장 할수 있습니다. 언제든 사용자는 모델 Tree 화면 구성 파일을 불러 올수 있습니다.
 |
1. Model Tree Columns 아이콘을 클릭합니다
2. Type을 Feature Params를 선택합니다
3, 측정 Feature의 매개변수 "Distance" 입력합니다
4. 입력된 매개변수를 Model Tree에 표시 하도록 이동 합니다.
5. "Distance" 매개변수 이동을 확인 합니다.
6. Model Tree Columns 메뉴를 닫습니다
7. 매개변수 변수 "Distance" 값을 확인 합니다
설계 리뷰 할때, 미리미리 이것을 만들어 사용 합니다. Part 뿐만 아니라, 어셈블에서 사용 할수 있습니다. 측정 Feature 이름에 규칙이 있다면 자동으로 설계 검증 리포트를 만들수 있습니다. 이러한 라벨들이 모델이 있다면, AI는 학습을 통해 인간 대신 자동으로 제품 설계를 할수 있을것 입니다. 규칙적인 패턴을 넣어주면 기계는 학습을 하고, 예측을 할수 있습니다. 그런데 인간이 기계의 학습 능력을 이길수 있을까요? 기계가 만든 도면을 사람이 모두 검토 할수 있을까요? 현재도 관리자에게 검토 해달고 하는 도면이 하루에 수백장 날라오고, 이것도 모두 검토 하기 힘들어 믿고 도면을 승인 합니다. AI가 만든것을 검토 할수 있을까요? 그러나 AI는 학습을 통해 스스로 검토 하는 기능을 만들어 낼것 입니다.
제 블로그에 만든 문서의 내용중 일부는 ChatGTP 3.5를 이용하여 만들고 있고, 점점 더 많이 문서를 만든데 의지 하고 있습니다. 정말 쉽게 이해 할수 있도록 문장을 만들어 주고 있습니다.
▷ Footer란. . .
Creo Parametric은 3D CAD 소프트웨어로서, 일반적인 문서 편집 소프트웨어나 웹 페이지 디자인 툴과는 달리, "Footer"라는 명시적인 개념이 프로그램 내에서 기본적으로 제공되지는 않습니다. Creo는 주로 제품 설계와 관련된 3D 모델링, 어셈블리, 그리고 제품 관리를 중점으로 하는 소프트웨어이며, 문서 편집 기능이나 웹 페이지 디자인과 같은 일반적인 문서 디자인 요소는 주요 기능이 아닙니다.
일반적으로 Creo Parametric에서 문서나 그림을 출력하거나 내보낼 때, 출력된 파일에는 일반적인 편집 소프트웨어에서처럼 "Footer"가 자동으로 추가되지 않습니다. 그러나 만약 여러분이 특정 문서에 관련된 추가 정보를 넣고 싶다면, 그 정보를 직접 모델링하거나 특정 형식의 출력 파일에 추가하는 방법을 고려할 수 있습니다.
추가 정보를 모델에 직접 추가하려면 모델 자체에 텍스트나 어노테이션을 사용하여 원하는 내용을 입력할 수 있습니다. 또는 출력된 파일에 특정 정보를 추가하려면 출력 형식을 지원하는 다른 편집 소프트웨어(예: 그림 편집 프로그램, 문서 편집 프로그램)를 사용하여 필요한 정보를 추가할 수 있습니다.
▷ 두개의 포인트를 선택하여 거리값 측정 방법
