□ MBD (Model-Based Definition)
Model-Based Definition (MBD)은 제품 제조 및 설계에서 3D 모델을 사용하여 제품의 정의를 전달하는 방법입니다. 이것은 전통적인 2D 도면에 의존하는 대신 3D 디지털 모델을 사용하여 제품에 대한 모든 정보를 포함하는 접근 방식입다.
- MBD의 주요 기능 -
1. 3D 모델 기반 설계:
MBD는 3D 모델을 사용하여 제품의 기하학적 형상 및 치수를 정의합니다. 이는 2D 도면을 작성하는 대신 3D 모델을
통해 설계를 수행하는 것을 의미합니다.
2. 제품 정보의 통합:
MBD는 제품에 대한 모든 관련 정보를 통합하여 하나의 디지털 모델에서 모든 정보를 얻을 수 있도록 합니다. 이에는 치수, 허용 오차, 표면 마무리, 재료 속성 등이 포함됩니다.
3. 2D 도면 대체:
MBD는 전통적인 2D 도면을 대체할 수 있습니다. 이것은 디자인 및 제조 프로세스를 단순화하고 오류를 줄일 수 있습니다.
4. 품질 향상:
3D 모델을 기반으로 한 설계는 더 정확하며 명확한 정보를 제공하므로 제품의 품질을 향상시킬 수 있습니다.
5. 컴퓨터 지원 제조 및 검사:
MBD는 컴퓨터 지원 제조 (CAM) 및 컴퓨터 지원 검사 (CAI)를 통해 제조 및 품질 검사 프로세스를 자동화하고 개선할 수 있습니다.
6. 종합된 팀 협업:
다양한 팀 및 이해 관계자들 간의 협업을 촉진합니다. 모든 이해 관계자들은 하나의 통합된 3D 모델을 공유하고 작업할 수 있습니다.
Model-Based Definition은 제품 수명 주기 전반에 걸쳐 정보의 일관성을 유지하고 효율성을 향상시키는 데 기여할 수 있습니다.
□ PMI 정보 ( Product Manufacturing Information : 제품 제조 정보)

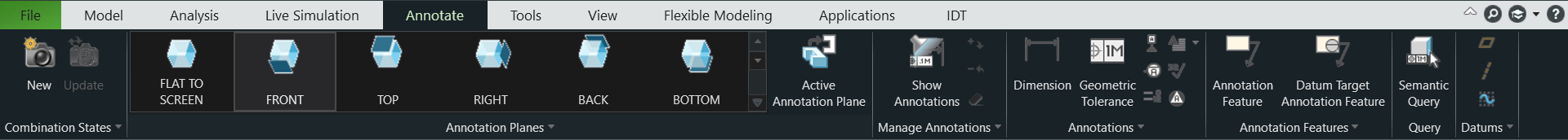

이것은 제품에 대한 다양한 정보를 표현하는데 사용되며, 이는 3D 모델에 대한 참조선, 치수, 표면 마크, 경계 조건(형상 공차) 및 기타 제조 관련(주석) 정보를 포함할 수 있습니다. PMI 작업을 수행할 수 있는 "Annotate" 탭 선택합니다. 선택한 PMI 탭에서 적절한 PMI 요소를 선택합니다. 이는 참조선, 치수, 경계 조건 등을 포함할 수 있습니다.선택한 PMI 요소의 속성을 설정합니다. 이는 치수 값, 표면 마크의 유형, 기타 제조 관련 정보 등을 포함할 수 있습니다.PMI 정보를 추가한 후에는 모델을 저장하고 변경 사항을 확인합니다.
□ 3D Annotate
CREO Parametric에서 3D Annotate 기능은 제품 및 제조 정보 (PMI)를 3D 모델에 추가하고 관리하는 데 사용되는 강력한 도구입니다. 이 기능을 사용하면 제품 설계와 관련된 정보를 3D 모델에 직접 통합할 수 있습니다. 다음은 CREO Parametric의 3D Annotate 기능의 주요 특징과 사용 방법에 대한 간략한 소개입니다:
1) 3D 모델에 직접 정보 추가:
- 3D Annotate를 사용하면 3D 모델 위에 직접 치수, 표면 마크, 참조선, 표면 마크, 경계 조건 등을 추가할 수 있습니다.
2) PMI 데이터의 통합:
- Product and Manufacturing Information (PMI)을 포함하여 다양한 제품 정보를 3D 모델에 통합합니다. 이것은 2D 도면을 사용하지 않고도 제조 정보를 제품 모델에 포함할 수 있게 해줍니다.
3) 표준 기반 3D 모델링 지원:
- 3D Annotate는 ASME 및 ISO 표준에 기반한 3D 모델링을 지원하여 다양한 산업 표준을 준수할 수 있습니다.
4) 직관적인 사용자 인터페이스:
- 3D Annotate는 사용자 친화적인 인터페이스를 제공하여 사용자가 손쉽게 3D 모델에 PMI를 추가하고 편집할 수 있도록 도와줍니다.
5) 동적인 변경 및 업데이트:
- 모델이 변경되면 3D Annotate는 자동으로 변경 사항을 감지하고 PMI를 동적으로 업데이트하여 일관성을 유지합니다.
6) 3D PDF 및 기타 형식으로 내보내기:
- 3D Annotate로 작성된 PMI 정보를 3D PDF 및 다른 형식으로 내보낼 수 있어 협업 및 문서 공유가 용이합니다.
7) 풍부한 PMI 요소 및 속성 지원:
- 3D Annotate는 다양한 PMI 요소를 지원하며, 이를 통해 제조 및 검사 프로세스에서 필요한 정보를 상세하게 표현할 수 있습니다.
이러한 특징들은 CREO Parametric에서 제품 설계와 관련된 정보를 3D 모델에 통합하고 공유하는 데 매우 효과적인 방법을 제공합니다. 이쉽게도 반복영역 Table 작성 기능과 자동 Ballon 없습니다.
참고) MBD를 이용한 검증 방법
