Drawing Table 만들기

■드로잉 테이블은 텍스트를 입력할 수 있는 행과 열의 그리드입니다. 드로잉 테이블은 Cells로 구성 됩니다.
■셀을 두 번 클릭하고 대화 상자에 텍스트를 입력하여 수정할 수 있습니다.
■Cells에 치수 이름을 입력 할수 있습니다. 모델이나 도면을 수정하면 시스템에서 이를 업데이트합니다.
■기하학을 수정하는 것과 같은 방식으로 테이블 그리드의 선 모양, 색상 및 너비를 수정할 수 있습니다.
■드로잉 테이블을 테이블 드로잉 파일( .tbl ), 쉼표로 구분된 값 파일( .csv ) 또는 텍스트 파일( .txt )로 저장할 수 있습니다.

1. Table 만들기

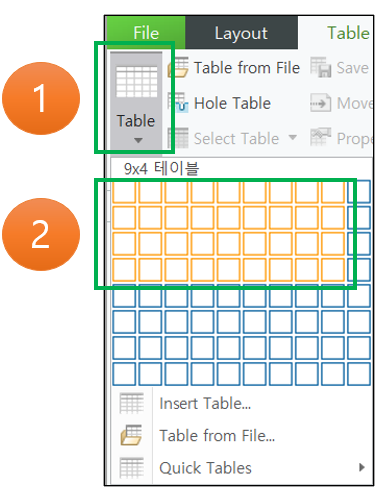

1) table > table insert 아이콘을 클릭하고, Row와 colums의 칸을 선택 하고 도면에 적당위치로 지정 합니다.

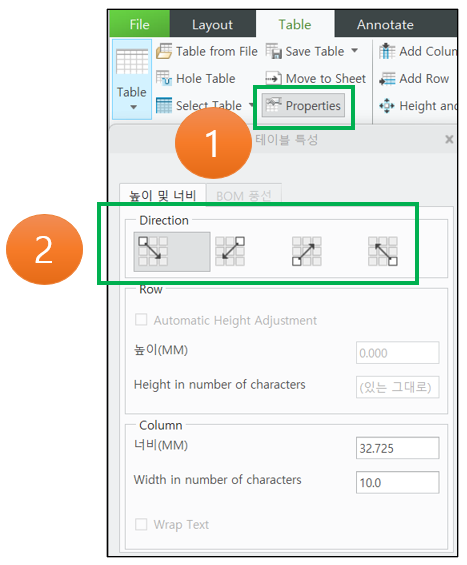

2) Table을 선택 하고. Row의 성장 방향을 변경 합니다.

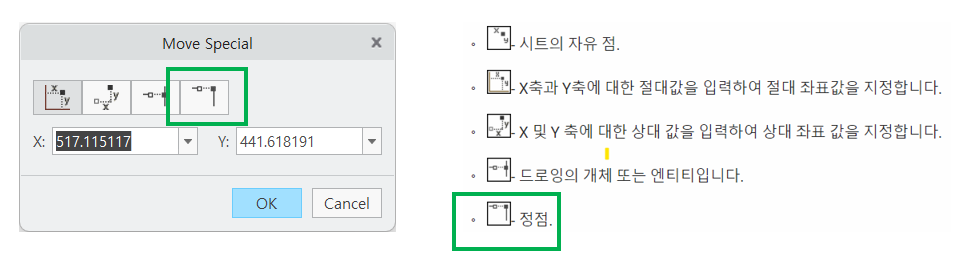

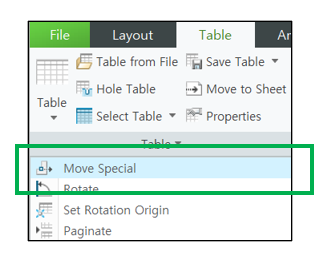

3) Table을 선택 하고 Table 이동 방법 선택 합니다. Table의 기준 꼭지점을 선택 합니다.

기준 꼭지점을 이동하는 방법을 선택 합니다.

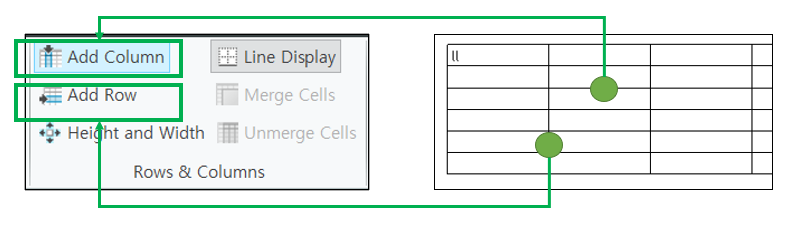

4) Table의 row & colum을 추가 하려면 Table의 경계를 선택 합니다

5) Line Display는 선택 한 cell의 경계 선을 감추기 할수 있습니다.

6) Height and Width는 cell의 높이 및 폭을 변경 할수 있습니다

7) 2개 이상의 cell을 결합 할수 있습니다
