BOM Drawing Table 만들기 #1

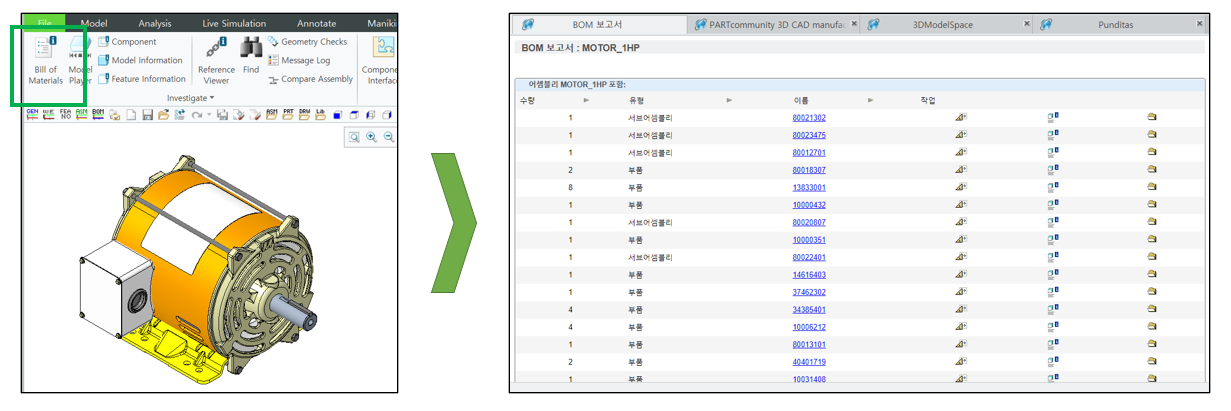

어셈블 모드에서  "Bill of Materials (BOM)" 정보 창을 클릭하면  BOM 구성 정보를 표시 합니다. BOM 보고서는 HTML 출력 또는 텍스트 출력 형식으로 볼 수 있습니다. 기본 출력 형식은 HTML 입니다 . BOM HTML 형식은 현재 어셈블리의 각 멤버 및 하위 멤버에 대한 하이퍼링크를 제공합니다. 또한 어셈블리의 모델에 대한 추가 정보를 강조 표시하거나 열거나 얻을 수 있는 하이퍼링크를 제공합니다.

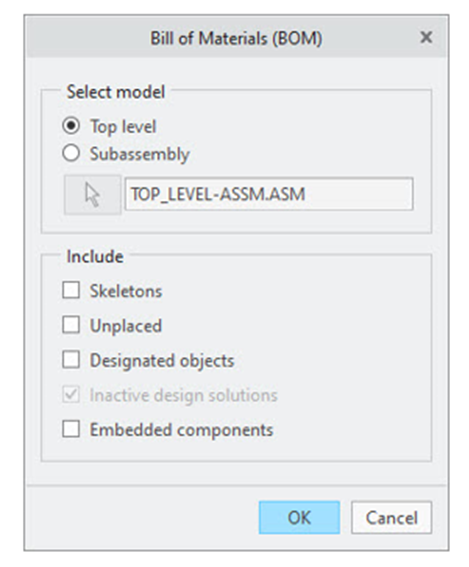

재료 명세서(BOM) 대화 상자를 클릭하면  Creo Parametric에서 자동으로 파일을 .bom 확장자로 저장합니다. 이 .bom 파일에는 일반 텍스트 형식의 BOM이 포함되어 있으며 메모장이나 워드패드와 같은 텍스트 편집기에서 열어서 볼 수 있습니다.

주의)
레이어에서 숨겨지거나 어셈블리 표현을 통해 억제된 어셈블리 멤버는 어셈블리의 BOM에 나열됩니다.

[ BOM FORMAT 파일 설정 ]



■ BOM 출력 화면을 사용자화 화면 만들기

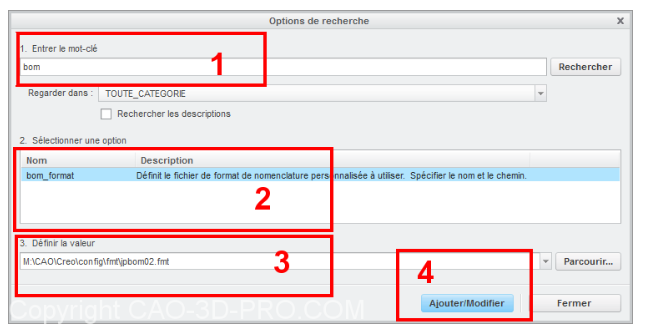

화면 구성을 하기 위해서는 CONFIG. PRO에서  "bom_format" 항목을 정의 합니다.  예) bom_format  formatname.fmt

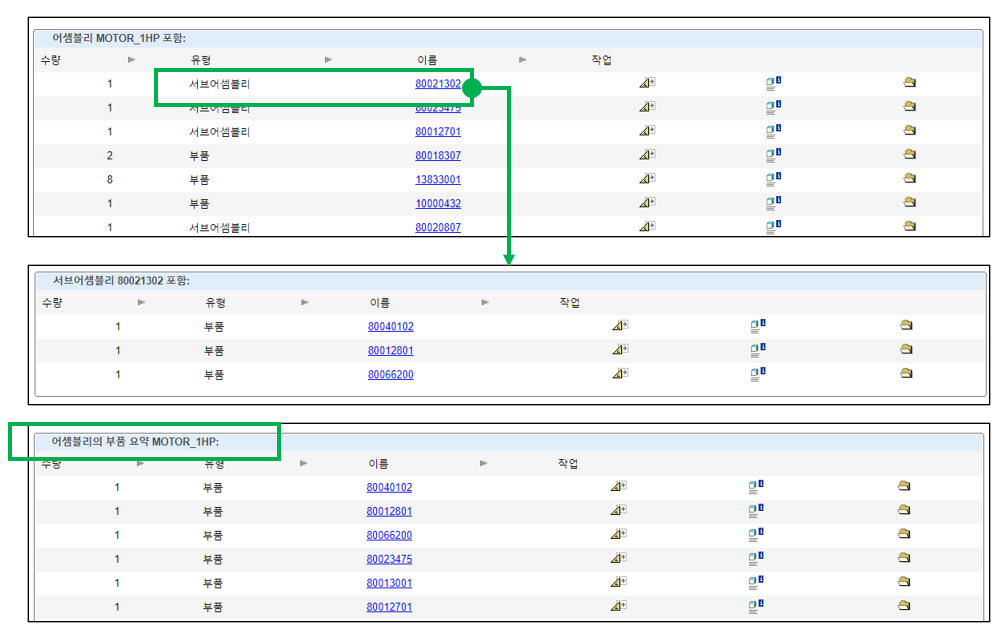

BOM Format 형식은 1)어셈블리 또는 서브어셈블리의 구성요소 분석과 2)부품 요약의 두 섹션이 포함되어 있습니다

---

▶ BOM 출력 예시

.breakdown
%$type %$name contains:
.row %$quantity[6d]; %$type[12s]; %$name
.summary
Summary of parts for assembly %$name:
.row %$quantity[6d]; %$type[12s]; %$name

.breakdown : 분류 섹션의 시작 부분을 설정합니다.
.summary : 요약 섹션의 시작 부분을 설정합니다

▶ BOM 출력 항목 추가 또는 변경

열(row) 제목 또는 행(colum)에서 시스템 매개변수 또는 사용자 정의 매개변수를 지정할 수 있습니다.
3개의 시스템 매개변수( name - 이름 , type -유형 및 quantity -수량 ) 가 있습니다 . 시스템 매개변수 앞에는 %$ 가 옵니다 . 예를 들어, %$ type과 같이 표시 됩니다.

사용자 정의 매개변수 앞에는 %가 붙습니다 . 예를 들어, %PART_NO, %PART_NAME과 같이 표시됩니다.
원가의 경우  $%PRICE를 입력하면 보고서는 앞에 $가 붙은 속성 값을 반환합니다 (예: $25).



▶ BOM 출력 형식 변경

선택적 형식 지정자를 사용하여 매개 변수 필드의 데이터 유형 및 너비를 나타낼 수 있습니다.
형식 지정자는 대괄호 [ ]로 묶여 있습니다.

[4s] - 문자열(텍스트) 변수와 필드 너비가 4인 매개변수를 지정합니다.
[3d] - 정수 변수와 필드 너비가 3인 매개변수를 지정합니다.
[6.3f] - 부동 소수점 변수로 매개변수를 지정합니다. 전체 필드 너비는 소수점 이하 3자리를 포함하여 6입니다.
[8.8s] - 문자열 변수와 너비가 8인 매개변수를 지정합니다. 더 긴 문자열은 8자 이후에 잘립니다.
            이 형식을 사용하여 모든 표 셀의 크기가 같은지 확인하십시오.
[-6] - 왼쪽 정렬된 문자열 변수로 매개변수를 지정합니다. 빼기 기호는 왼쪽 정렬용입니다.

특정 사용자 정의 매개변수 또는 시스템 매개변수 수량의 총 개수를 계산할 수 있습니다. 사용자 정의 매개변수의 합계를 계산하려면 [%[$total (사용자 정의 매개변수) ]] 형식을 사용하십시오 . 이 형식이 .row 명령 에 있는 경우 해당 행에 대한 총계만 계산합니다. 시스템 매개변수 수량 의 합계를 계산하려면 [%[$total ($quantity) ]] 형식을 사용하십시오 .

자세한 것은 이곳을 참고 하십시요



Creo – Bom file | CAO 3D-PRO

---

도면에서 BOM 정보를 관리하는 방법 크게 2가지 방법이 있습니다. 모든 부품 또는 부품의 특정 범위에 대한 정보가 포함된 테이블(BOM Table)에 보관 됩니다. 동적 BOM  테이블은 반복 영역이라는 "스마트" 테이블 셀의 원칙을 기반으로 합니다.  반복 영역은 연결된 모델이 현재 소유하고 있는 데이터의 양을 수용하기 위해 확장되거나 축소되는 테이블의 사용자 지정 섹션입니다.

각 부품에 포함된 정보는 테이블을 구성 하는 셀에 텍스트 기반 보고서 기호를 입력 합니다.
자동으로 각부품에 포함된 정보를 가져옵니다.

예를 들어 부품이 20개인 어셈블리 도면이 있고 asm.mbr.name을 입력하는 경우반복 영역의 셀에 추가하면,
테이블을 업데이트할 때 각 부품 이름에 대해 하나의 셀을 추가하도록 테이블이 확장됩니다.
