Creo View Express 배우기 #2

2) Markup

모델에 주석을 표시 할수 있습니다. 측정을 할수 있습니다.

■ Annotations 그룹

주석을 추가 할수 있습니다. 선택한 모델의 매개변수 이름 및 값을 가져올수 있습니다.

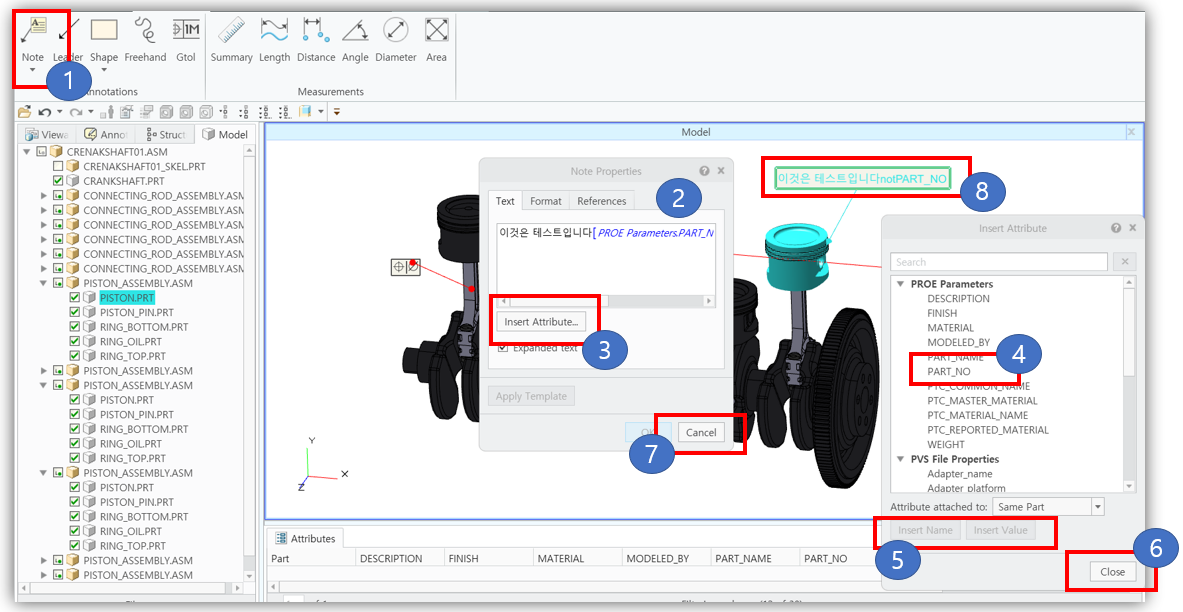

[ 주석 넣기 기능 ]

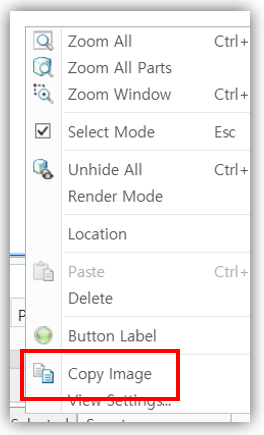

마우스 오른쪽 버튼을 클릭하면 크립보드로 현재 화면을 캡처 할수 있습니다

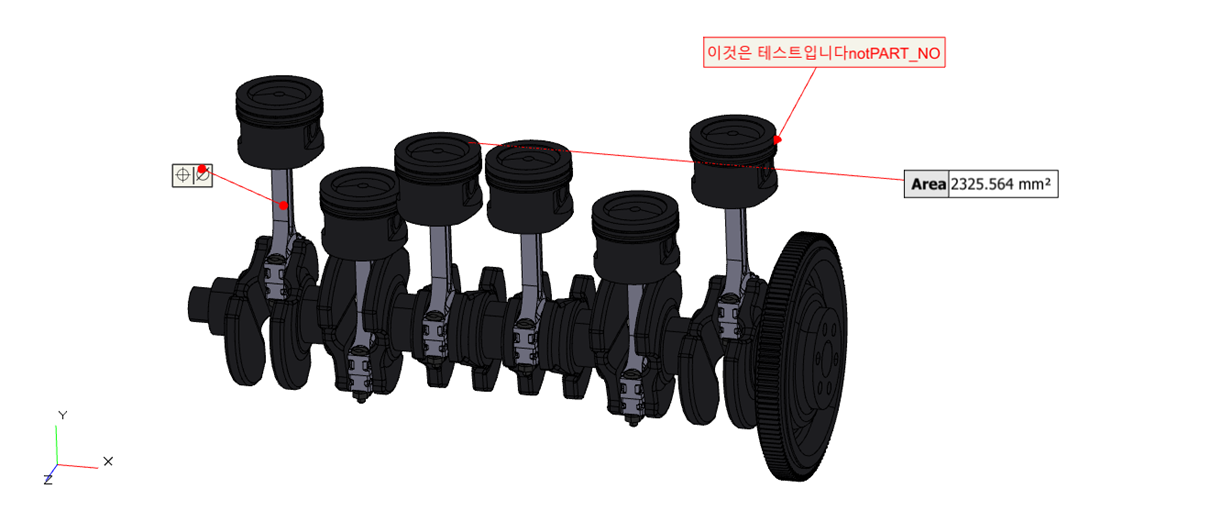

복사 기능	결과 (PPT 파일에 넣기)



>> 동영상





3) Sectioning

단면 기능은 X / Y / Z 방향을 기준으로 단면을 자를수 있습니다.  HOME > Orientation 기능을 사용하여 뷰 배치를 합니다. Markup > Measurements 기능을사용하여 치수 측정을 합니다
치수 측정은 부품을 먼저 선택하고 선, 면, 포인트를 선택 하고, CTRL 키를 누르고 다른 쌍을 선택 합니다. 자동으로 화살표와 치수 값이 표시 됩니다.

단면	뷰 이동	측정

확인 버튼을 눌러야 화면에 표시 됩니다
