함께 VBA 만들기 #7 - Creo 3D 모델 정보 보기 프로그램 사용 방법

 > ToolBOX VBA 프로그램 설치 및 설정 <

1. VBA 파일 위치

첨부된 VBA 파일을 아래와 같이 폴더를 만들어 다운로드 하십시요

ToolBOXVBA01.xlsm

0.05MB



폴더 위치  ▶ C:\PTC\ToolBOX\toolboxvba

2. 이미지 파일 위치

이미지 파일이 저장 되는 폴더를 만드 십시요

▶ C:\PTC\ToolBOX\temp_images

3. Creo 내부에서 VBA 파일을 불러오는 Mapkey

mapkey tb @MAPKEY_NAMEBy www.idt21c.com;@MAPKEY_LABELToolBOX VBA;\
mapkey(continued) @SYSTEMC:\\PTC\\ToolBOX\\toolboxvba\\ToolBOXVBA01.xlsm;

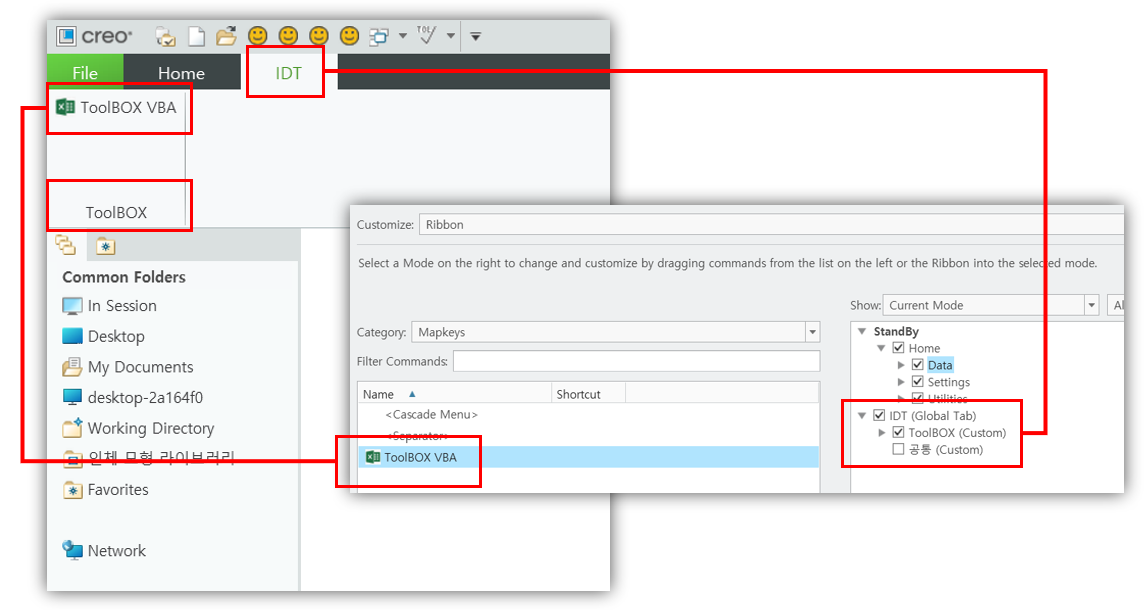

4. Creo 화면

Creo에서 "엑셀" 파일을 실행 합니다.

---

 > 프로그램 실행 순서 <

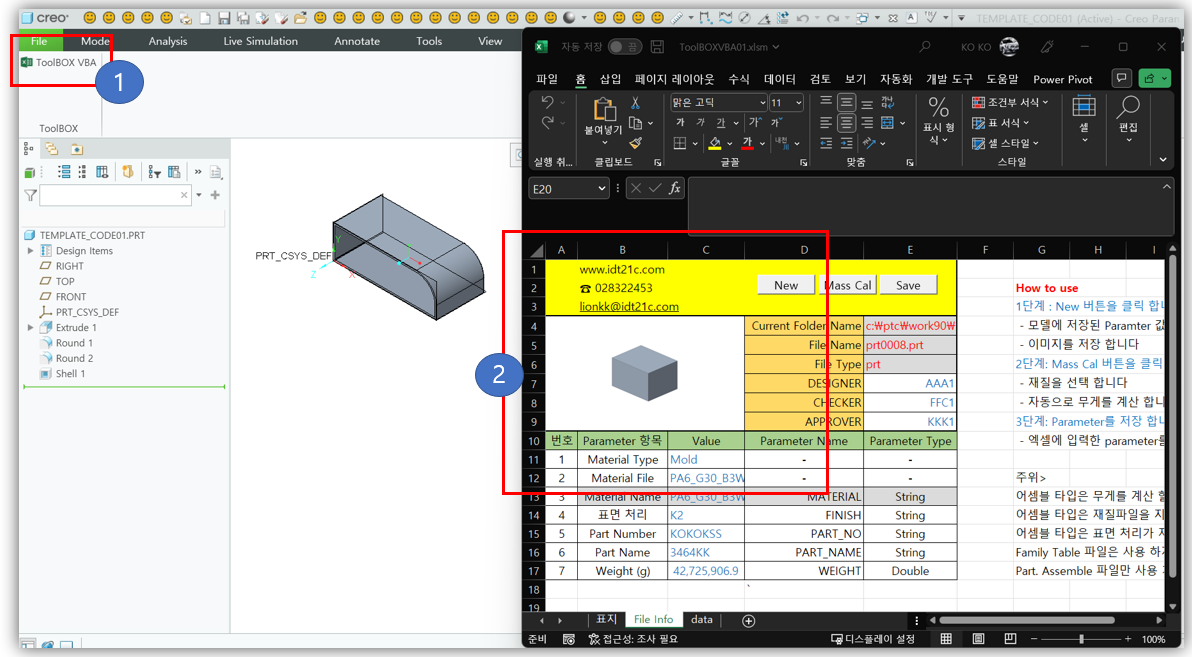

1 단계 : Creo 모델을 Open 하고, ToolBOX 프로그램을 실행 합니다

[ ToolBOX VBA 프로그램 실행 ]

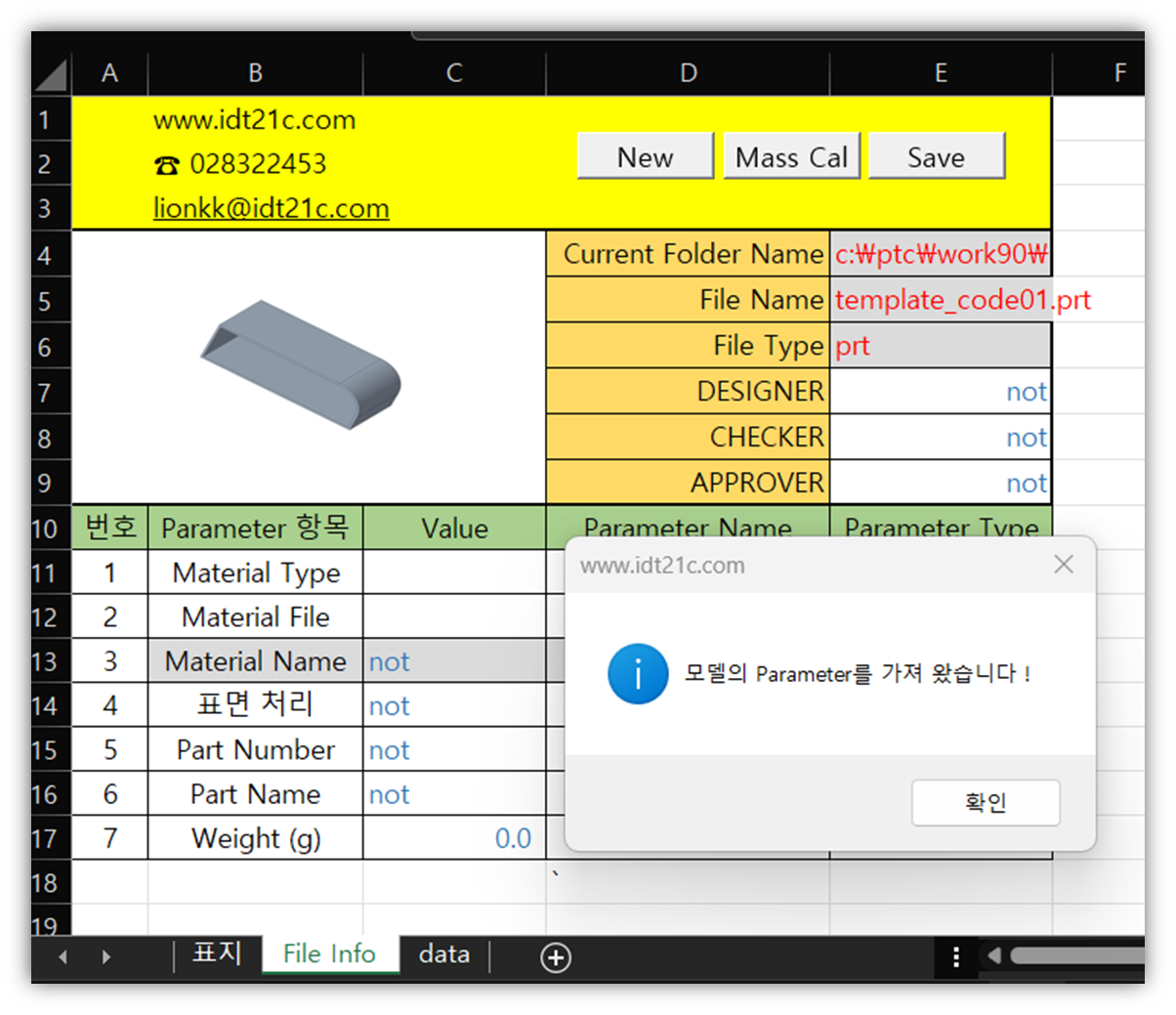

2 단계 : Creo 모델이 기지고 있는 Parameter를 가져 옵니다. 만일 Paramter 가 없으면 자동으로 모델에 추가 됩니다.
              기본 값은 "not" 입니다.

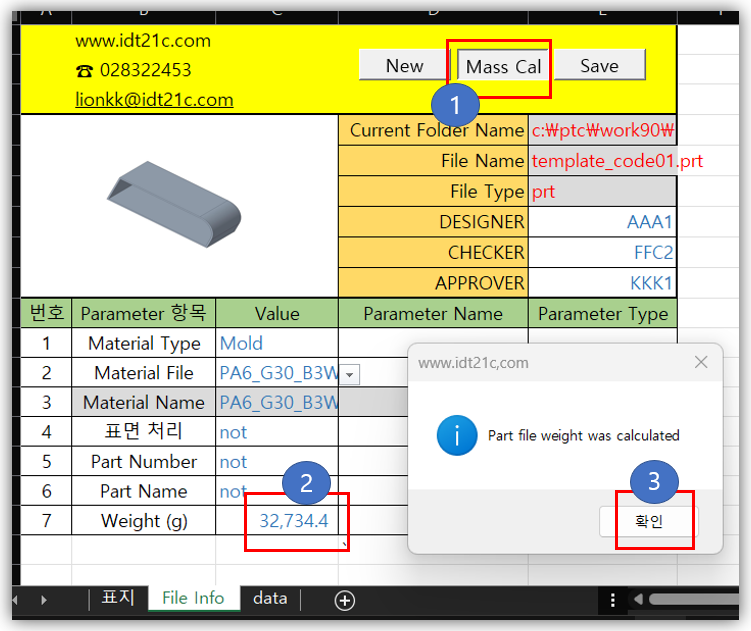

3 단계 : Parameter 값을 입력 하고, "Mass Cal" 버튼을 클릭 합니다
             - 자동으로 무게 값을 구합니다

[ Value 선택 및 입력 ]



[ 자동 무게 계산 ]

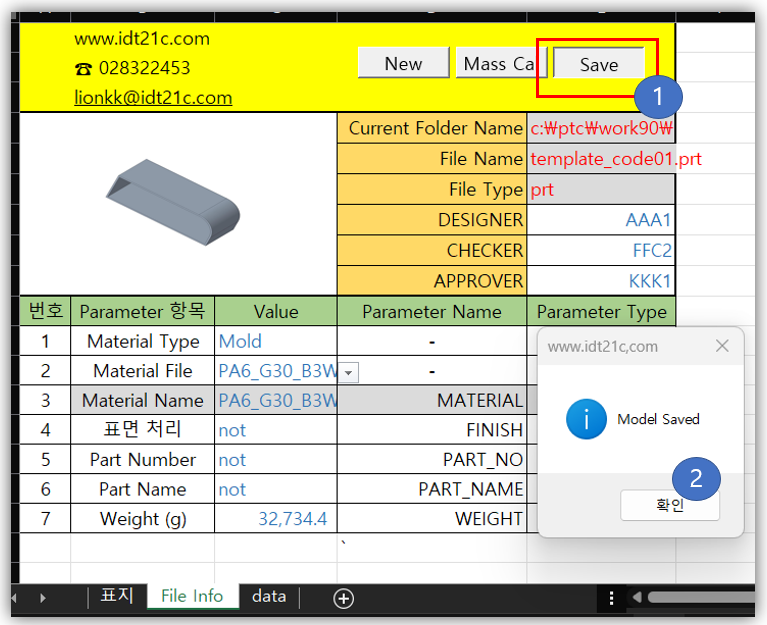

4 단계 : 모델에 Parameter 값을 저장 합니다.



5 단계:  완료



사용예 동영상





---
