함께 VBA 만들기 #3 - Creo 3D 모델 정보 보기

■ Parameter 값을 가져 오는 기능
- 지정된 Parameter 값을 가져 옵니다
-  지정된 Parameter 가 모델에 없으면 자동으로 모델에 생성 됩니다.

모델에서 Parameter 값을 가지고 올수 있습니다.

        Dim oParameterOwner As IpfcParameterOwner
        Set oParameterOwner = oModel

        Dim oBaseParameter As pfcls.IpfcBaseParameter
        Set  oBaseParameter = oParameterOwner.GetParam("PART_NO")
        Cells(7, "E") = oBaseParameter.Value

모델에 String 타입 Parameter 만들고 기본값을 입력 합니다.

        Dim oParameterOwner As IpfcParameterOwner
        Set oParameterOwner = oModel

        Dim oCMModelItem As New CMpfcModelItem
        Dim oParamValue As IpfcParamValue
        Set  oParamValue = oCMModelItem.CreateStringParamValue ( "A001-23457AB")
        Dim oParameter As IpfcParameter
        Set oParameter = oParameterOwner.CreateParam("PART_NO"), oParamValue)

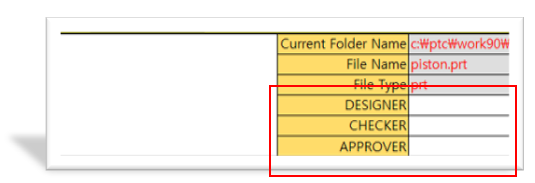

1. 설계자, 검도자, 승인자  코드

모델에 설계자 검도자, 승인자에 해당하는 Parameter가 없으면, 자동으로 생성 됩니다. 기본값은 "not"가 입력 되고 ,모델에 저장 됩니다

 Dim i As Long, j As Long

        '// Designer, Checker, Approver Parameter Define ////////////////////////////////

        For i = 0 To 2

            Set oBaseParameter = oParameterOwner.GetParam(Cells(i + 7, "D"))

            If oBaseParameter Is Nothing Then

               Set oParamValue = oCMModelItem.CreateStringParamValue("not")
               Set oParameter = oParameterOwner.CreateParam(Cells(i + 7, "D"), oParamValue)

               Cells(i + 7, "E") = "not"

            Else

               Set oParamValue = oBaseParameter.Value
               Cells(i + 7, "E") = oParamValue.StringValue

            End If

        Next i

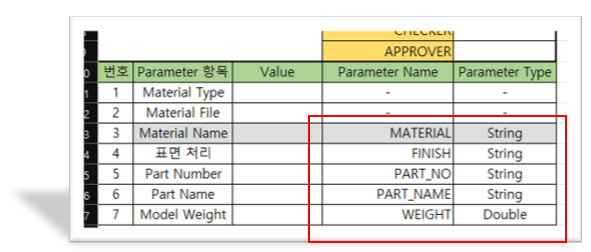

2. Part_no ~ weight 값을 엑셀 파일로 가져 옵니다.

  Dim i As Long, j As Long

        '// Material, Finish, Part_no, Part_name Parameter Define
        For j = 0 To 3

            Set oBaseParameter = oParameterOwner.GetParam(Cells(j + 13, "D"))

            If oBaseParameter Is Nothing Then

               Set oParamValue = oCMModelItem.CreateStringParamValue("not")
               Set oParameter = oParameterOwner.CreateParam(Cells(j + 13, "D"), oParamValue)

               Cells(j + 13, "C") = "not"

            Else

               Set oParamValue = oBaseParameter.Value
               Cells(j + 13, "C") = oParamValue.StringValue

            End If

        Next j

        '///////////////////////////////////////////////////////////////////////////////////


        '// Weight Parameter Define
        Set oBaseParameter = oParameterOwner.GetParam(Cells(17, "D"))


        If oBaseParameter Is Nothing Then

               Set oParamValue = oCMModelItem.CreateDoubleParamValue(0#)
               Set oParameter = oParameterOwner.CreateParam(Cells(17, "D"), oParamValue)

               Cells(17, "C") = "not"

            Else

               Set oParamValue = oBaseParameter.Value
               Cells(17, "C") = oParamValue.DoubleValue

        End If

        '///////////////////////////////////////////////////////////////////////////////////



■ 전체 코드



Sub New_parameter()


        Dim oParameterOwner As IpfcParameterOwner
        Set oParameterOwner = oModel

        Dim oBaseParameter As pfcls.IpfcBaseParameter

        Dim oParameter As IpfcParameter
        Dim oParamValue As IpfcParamValue
        Dim oCMModelItem As New CMpfcModelItem

        Dim oModelItem As IpfcModelItem
        Dim oCellsParameterName, oCellsParameterType As String


        Dim i As Long, j As Long

        '// Designer, Checker, Approver Parameter Define ////////////////////////////////

        For i = 0 To 2

            Set oBaseParameter = oParameterOwner.GetParam(Cells(i + 7, "D"))

            If oBaseParameter Is Nothing Then

               Set oParamValue = oCMModelItem.CreateStringParamValue("not")
               Set oParameter = oParameterOwner.CreateParam(Cells(i + 7, "D"), oParamValue)

               Cells(i + 7, "E") = "not"

            Else

               Set oParamValue = oBaseParameter.Value
               Cells(i + 7, "E") = oParamValue.StringValue

            End If

        Next i

        '///////////////////////////////////////////////////////////////////////////////////


        '// Material, Finish, Part_no, Part_name Parameter Define
        For j = 0 To 3

            Set oBaseParameter = oParameterOwner.GetParam(Cells(j + 13, "D"))

            If oBaseParameter Is Nothing Then

               Set oParamValue = oCMModelItem.CreateStringParamValue("not")
               Set oParameter = oParameterOwner.CreateParam(Cells(j + 13, "D"), oParamValue)

               Cells(j + 13, "C") = "not"

            Else

               Set oParamValue = oBaseParameter.Value
               Cells(j + 13, "C") = oParamValue.StringValue

            End If

        Next j

        '///////////////////////////////////////////////////////////////////////////////////


        '// Weight Parameter Define
        Set oBaseParameter = oParameterOwner.GetParam(Cells(17, "D"))


        If oBaseParameter Is Nothing Then

               Set oParamValue = oCMModelItem.CreateDoubleParamValue(0#)
               Set oParameter = oParameterOwner.CreateParam(Cells(17, "D"), oParamValue)

               Cells(17, "C") = "not"

            Else

               Set oParamValue = oBaseParameter.Value
               Cells(17, "C") = oParamValue.DoubleValue

        End If

        '///////////////////////////////////////////////////////////////////////////////////


End Sub
