멀티 바디 사용 하기 #2

멀티 바디 컨테이너에 포함된 Feature들은 이동 할수 있습니다. 필요에 따라 멀티 바디 컨테이너를 만들수 있습니다. 멀티 바디 컨테이너들을 결합 할수 있습니다.  멀티 바디 컨테이너들이 결합되어야 모따기, 라운드 Feature를 Solid로 만들수 있습니다

■ 멀티 바디 컨테이너 만들기

1) Feature Option

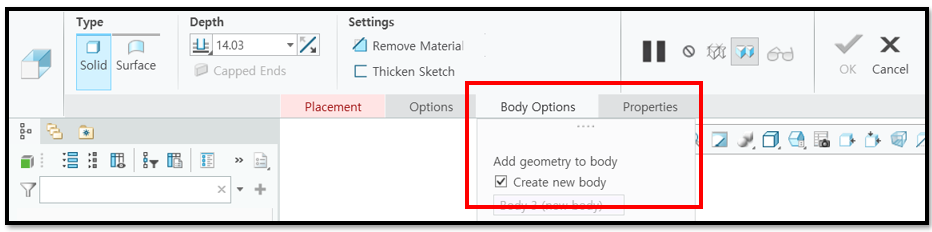

- Feature 옵션 탭에서 "Create New Body"를 클릭 합니다

[ Body Options ]

- Shapes 탭과 Hole 명령은 "Body Options"를 사용 할수 있습니다

2) New Body

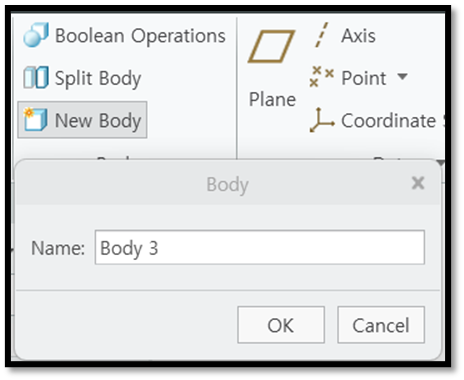

- 새로운 Body 명령을 사용 합니다.



■ 멀티 바디 컨테이너 트리 보기

- 멀티 바디 컨테이너에 포함된 Feature를 확인 할 수있습니다
- 멀티 바디 컨테이너의 바디들중 선택하여 활성화 합니다. (마우스 오른쪽 버튼 사용)

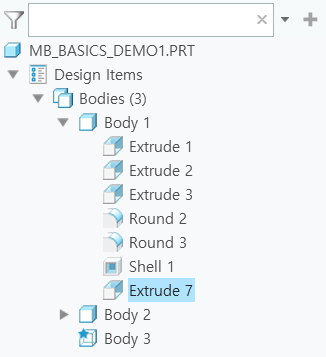

[바디 컨테이너 트리]

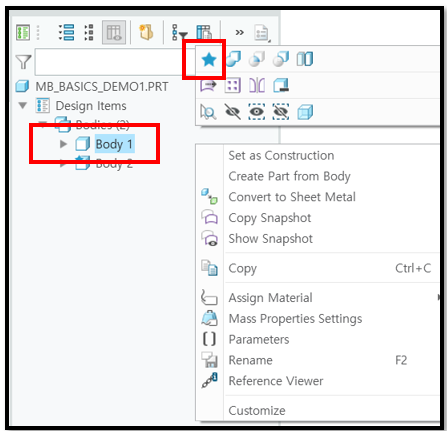

[바디 컨테이너 활성화 선택]



■ 멀티 바디 컨테이너의 Feature 이동

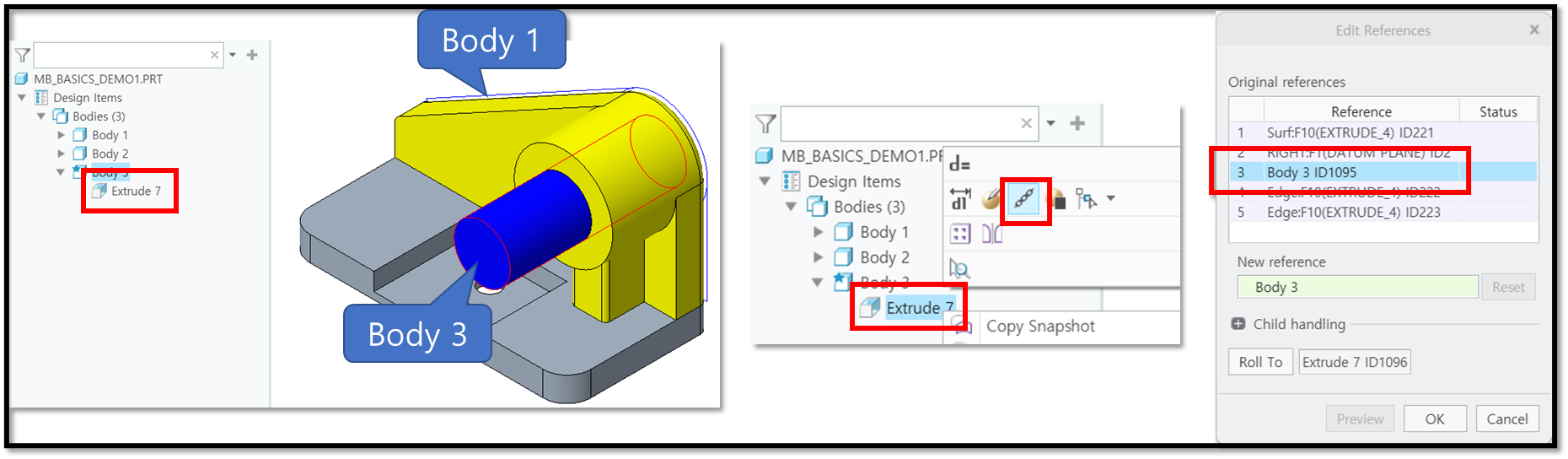

- "Body 3" 컨테이너에 포함된 Feature를 "Body 1"  컨테이너로 이동 할수 있습니다. 참조를 "Body 3"에서 "Body 1" 으로
  이동 합니다. Feature 이동후  비어 있는 "Body 3" 컨테이너는 삭제 할수 있습니다

[ 참조 변경 하기 ]



[ Feature 이동 ]



■ 멀티 바디 컨테이너 결합

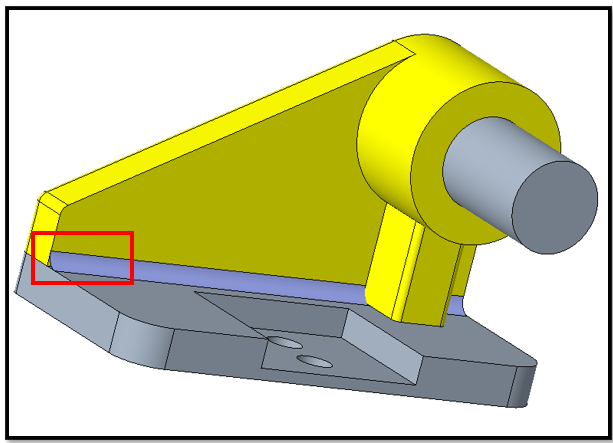

 바디 결합이 없으면 바디와 바디가 만나는 곳은 서피스 라운드만 만들수 있습니다.

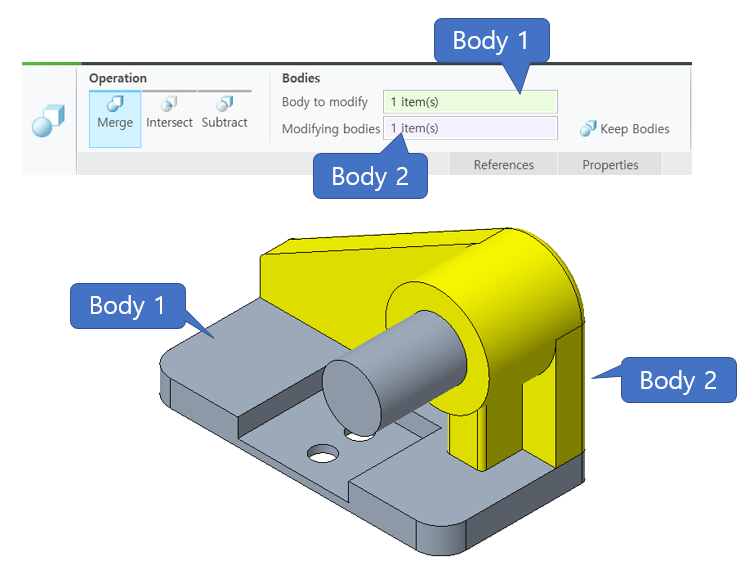

"바디 1"을 기준으로 "바디 2" 를 겹합 합니다. 결합 후 색상은 "바디 1" 색상으로 모두 변경 됩니다.
