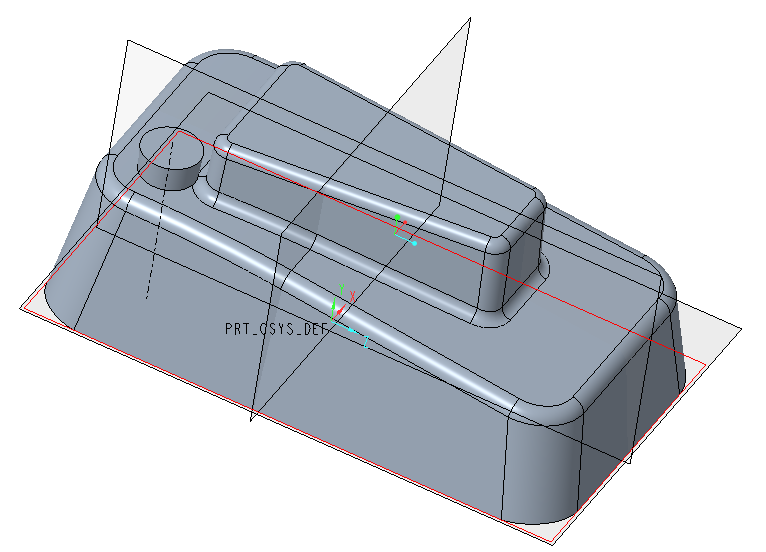

Cover 모델링

 제품의 커버는 전문 디자이너가 고객의 요구 사항을 반영 합니다. 제품의 커버의 내부에는 하드웨어 장치를 넣습니다.
"리브" 또는 "보스"를 추가 하여,  하드웨어 장비를 고정 하고 커버와 커버를 조립 합니다.  제품의 외관을 결정 하는 커버는 고객의 요구에 의해 자주 변경 될수 있습니다. 기능이 추가된, 사이즈가 변경된 파생 모델을 만들어야 합니다.

커버와 "리브" 또는 "보스"가 연결 되어 있으면 커버의 변경에 의해 추가된  "리브" 또는 "보스"가  삭제 되어야 합니다.
설계라는 업무는 매번 수정 작업이 반복 되는 업무 입니다.

참조 관계를 적절히 사용 하면서, 부모 Feature 형상이 변경 되어도 종속되는 Feaure들이 문제 없게 할수 있는 방법은 없을까요?

스케치 커브 Feature를 선택 하여 모델링 하기
- 스케치 커브를 참조 하지만. 스케치 커브의 요소들이 변경 되어도 오류가 없습니다.

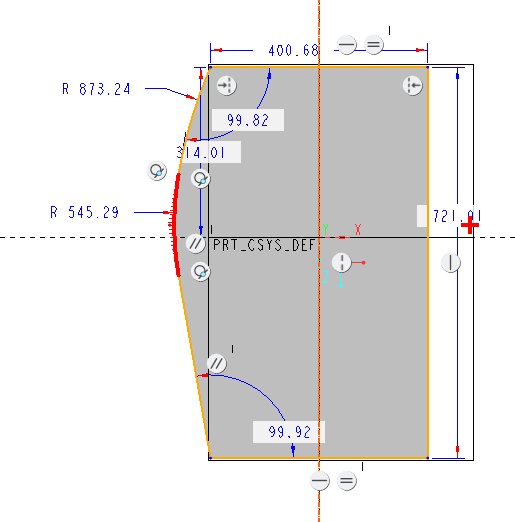

스케치 Feature	Extrude Feature

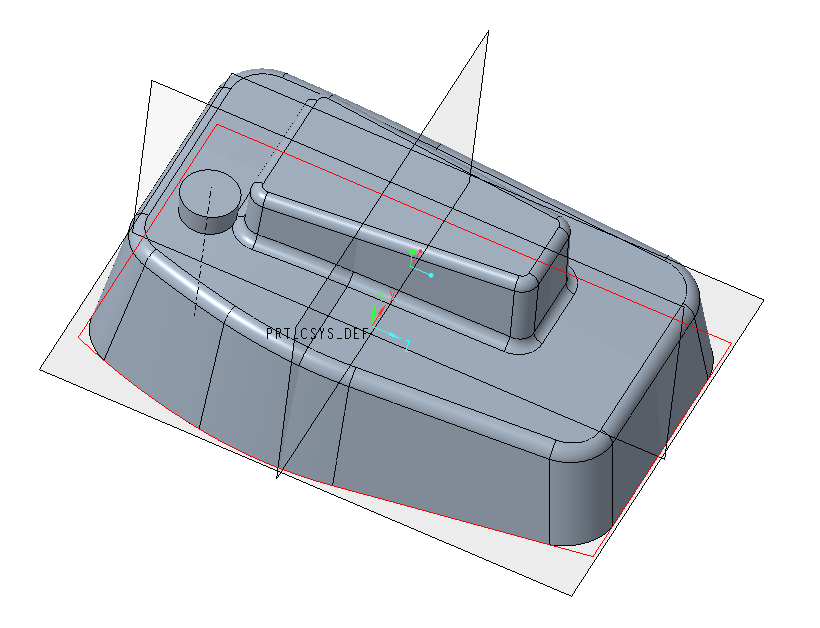

변경후

스케치 Feature	Extrude Feature



---

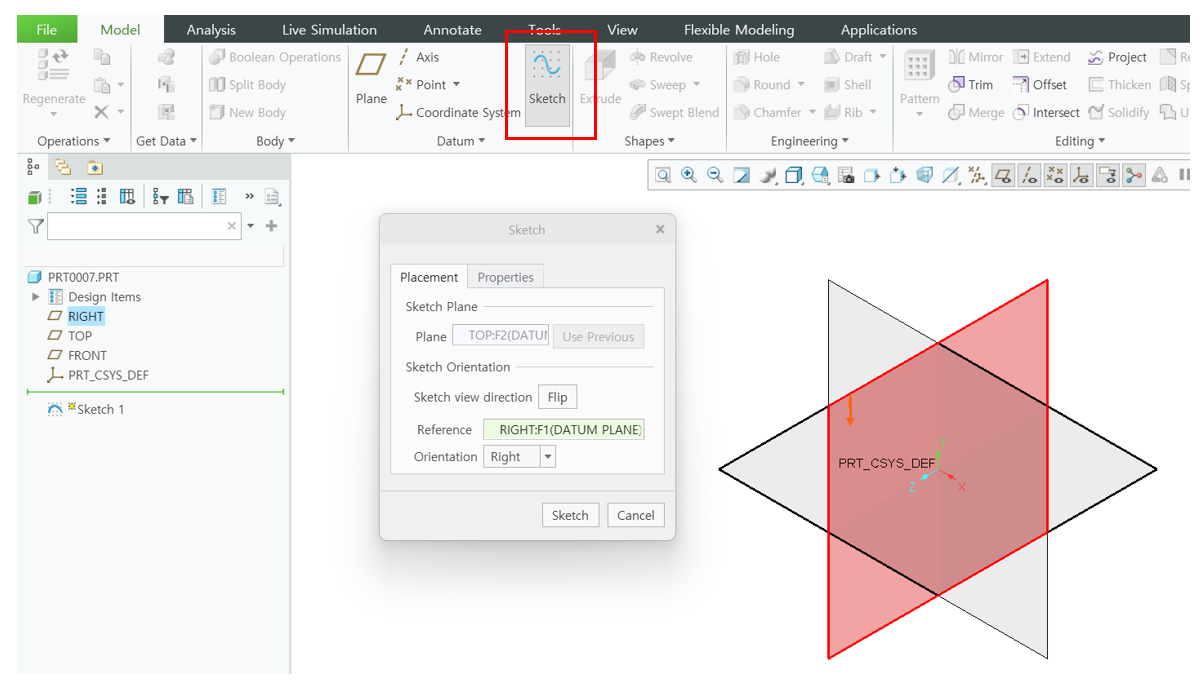

■ 데이텀 스케치 커브를 링크하여 사용 하기

데이텀 스케치 커브를 생성하고. 만들어진 커브를 선택후 Extrude 기능을 사용 합니다.



동영상
