■ Creo 소개
PTC Creo는 CAD, CAM, CAE용 다목적 3D 모델링 소프트웨어 입니다. 이 소프트웨어는 제품 설계, 개발 및 제조 등 모든 분야를 충족시킵니다. Creo는 1987년 PTC에서 출시했을 때 처음에 Pro/engineering이라고 불렸습니다. 이 출시는 CAD 발전의 가장 주목할만한 이정표 중 하나로 간주되었습니다 . 수년에 걸쳐 Creo는 다양한 변화와 개선을 거쳤습니다. 최신 버전인 Creo 9.0에는 모델링 및 설계, 시뮬레이션 및 분석, 렌더링 및 애니메이션, 제품 데이터 관리 및 제조를 위한 고급 도구 및 기능의 포트폴리오가 있습니다.
많은 기능과 높은 기능으로 인해 Creo를 처음 사용하는 사용자는 이전에 다른 CAD 소프트웨어를 사용해 본 경험이 있는지 여부에 관계없이 Creo를 탐색하는 데 어려움을 겪는 경우가 많습니다. Creo의 기능과 사용 방법에 대해 배워야 할 것이 너무 많기 때문에 소프트웨어 사용 방법을 배우는 것은 상당히 어려울 수 있습니다.
■ Creo 기능
소프트웨어 프로그램에 대해 알아야 할 첫 번째 사항은 소프트웨어가 무엇을 할 수 있는지입니다. " Creo는 무엇을 할 수 있습니까?" 라는 질문에 답할 수 있어야 합니다 . 그렇다면 Creo의 기능, 기능, 기능 및 도구는 무엇입니까?
1. 모델링 및 디자인
- Creo의 모델링 및 설계 기능을 사용하면 가상 환경에서 상세한 3D 프로토타입을 생성할 수 있습니다. 지오메트리에서 직접 당기고 밀 수 있는 다이렉트 모델링 과 모든 구성요소가 관련되어 있고 하나를 변경하면 전체가 변경되는 파라메트릭 모델링 의 두 가지 접근 방식 중 하나를 사용하여 이 작업을 수행 할 수 있습니다.
2. 시뮬레이션 및 분석
- Creo에서는 다양한 시물레이션 분석을 사용하여 실제 조건에서 모델에 대한 몇 가지 고급 분석을 수행할 수 있습니다.
3. CAM
- Creo는 특히 3D 프린트 의 경우 3D CAD 와 제조 간의 격차를 해소 합니다. 이제 하나의 환경에서 오류 없이 3D 프린트용으로 설계하고, 설계를 검증 및 최적화하고, 프린트 검사를 수행할 수 있습니다. 이렇게 하면 시간, 노력 및 오류가 크게 줄어듭니다. Creo 환경에서 직접 프린트할 수도 있습니다. 디자인을 호환되는 프린터로 직접 보내기만 하면 됩니다. 3D 츠린트 기능 외에도 Creo는 특히 CNC 제조용 부품 설계에 유용합니다 . 이 소프트웨어의 NC 및 툴링 기능을 사용하면 가능한 한 짧은 시간에 최고 수준의 정밀도와 품질을 달성할 수 있습니다.
4. 제품 데이터 관리
- 평균적으로 엔지니어와 디자이너는 제품 개발 시간의 무려 25%를 데이터 관리에 허비하고 있습니다. 이 시간은 시스템 업데이트, 데이터 공유, 파일 검색 및 데이터 재생성에 소요됩니다. Creo의 클라우드 기반 PDM 기능을 사용하면 데이터를 쉽게 관리, 공유 및 검토할 수 있습니다.
5. 테크니컬 일러스트레이션
- 이러한 기능을 사용하면 제품 구성을 올바르게 투영하는 매우 상세한 3D 기술 일러스트레이션, 2D 도면 및 애니메이션을 생성할 수 있습니다. 테크니컬 일러스트레이션의 핵심 기능은 3D 애니메이션, 아이소메트릭 보기, CAD 파일 변환, 부품 목록, 2D 상세화 및 주석, CAD 데이터 재사용입니다.
■ Creo 사용자 인터페이스
Creo에서 다양한 파일 유형을 생성할 수 있으며 이러한 각 파일에는 서로 다른 GUI와 하위 유형이 있습니다.
- 스케치 파일은 모델의 2D 스케치입니다. 이 파일 창의 기능을 사용하면 선, 호, 원, 다각형, 페인트 및 치수와 같은 다양한 도구를 사용하여 상세한 2D 초안을 만들 수 있습니다. 스케치 창은 2D 제도 인터페이스입니다.
- 파일 확장자가 .prt인 부품 파일은 개별 3D 모델 입니다. 부품 파일은 컵과 같이 독립형이거나 피스톤과 같은 조립품의 일부일 수 있는 단일 구성요소입니다. Creo에서 부품 파일의 하위 유형은 솔리드, 판금 및 벌크(3D 모델은 없습니다)입니다.
- 어셈블리 파일은 다양한 개별 부품 어셈블리의 3D 모델입니다. 위에서 예로 든 피스톤은 개별 부품이지만 커넥팅 로드 및 샤프트와 같은 다른 개별 부품과 함께 모터 엔진의 어셈블리를 형성합니다. 조립품 파일의 파일 확장자는 .asm입니다.
- "drw" 드로잉 파일은 Creo에서 모델링된 부품의 2D 드로잉입니다. 도면 파일은 주석, 세부 치수, 부품 목록, 제목 블록 및 등각투영 및 직교와 같은 모델의 다양한 보기가 포함된 제도 문서입니다. Creo에서 사용할 수 있는 드로잉 파일용 템플릿이 여러 개 있습니다.

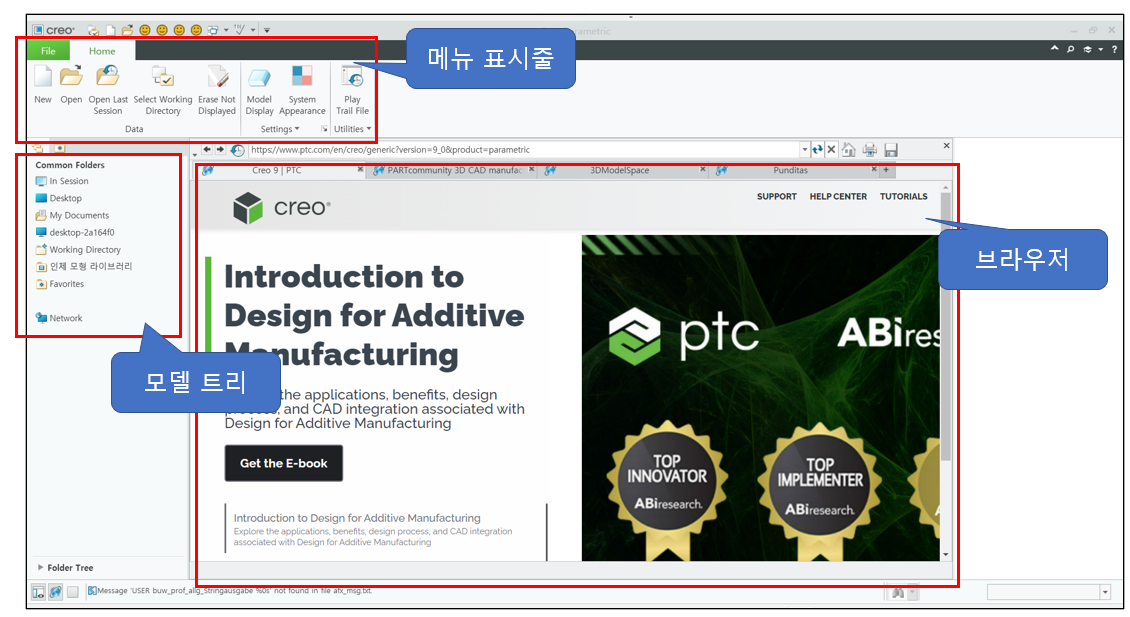

Creo를 시작하면 먼저 시작 화면이 나타납니다. 시작 화면은 대부분의 CAD 소프트웨어에 비해 상대적으로 간단합니다.
시작 화면에는 세 가지 주요 부분이 있습니다. 1)메뉴 표시줄, 2) 브라우저 및 3) 탐색 패널.

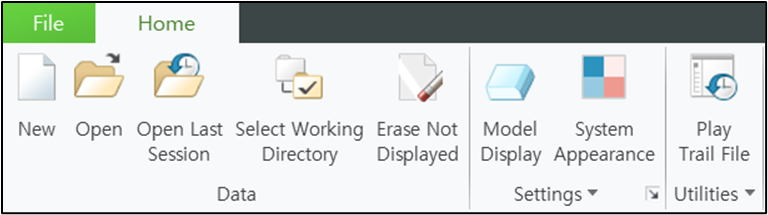

▶ 메뉴 표시
화면 맨 위 영역에는 메뉴 표시줄이 있습니다. 시작 화면의 메뉴에는 새 프로젝트를 시작하는 New와 같은 몇 가지 유용한 명령이 포함되어 있습니다. 열기 - 기존 세션을 엽니다. Open last session(마지막 세션 열기) - 마지막으로 작업한 세션을 엽니다. 파일 대상을 선택하려면 작업 디렉토리를 선택하십시오. 시스템 설정 및 모델 표시 설정을 모두 편집하기 위한 모양 설정 및 기타 유용한 명령. 이 외에도 다양한 명령을 드롭다운하는 친숙한 파일 버튼과 메뉴 표시줄에 연결된 빠른 액세스 도구 모음이 있습니다.
▶ 브라우저

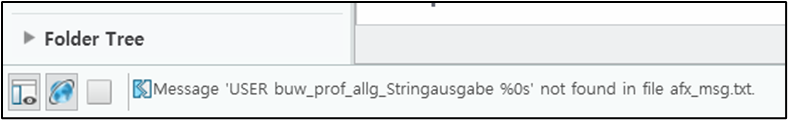

실행 화면 가운데 가장 큰 영역을 차지하는 것은 PTC 브라우저입니다. 브라우저는 Creo를 시작할 때마다 자동으로 시작됩니다. 그러나 시작 화면의 왼쪽 하단에 있는 브라우저 아이콘을 사용하여 브라우저를 숨기거나 표시하여 공간을 드러 낼 수 있습니다.
▶ 탐색기
화면 왼쪽에는 모델 트리, 즐겨찾기 폴더 및 폴더 브라우저가 포함된 탐색기가 있습니다.
■ Creo 시작하기

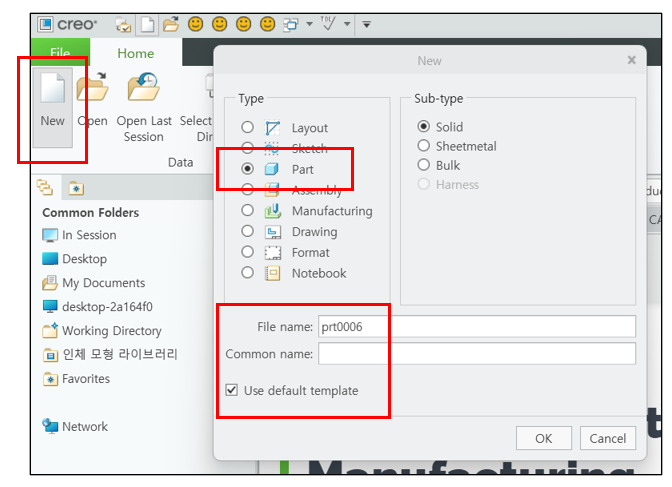

부품을 처음부터 새로 만들려면 메뉴 표시줄, 빠른 액세스 도구 모음 또는 파일 버튼의 드롭다운에서 새로 만들기 아이콘을 클릭합니다. 그러면 Creo의 파일 유형을 표시하는 대화 상자가 열립니다. 부품을 선택하고 하위 유형을 선택합니다. 다음으로 부품 파일이 가질 이름인 디자인 이름과 모델 설명과 같은 공통 이름을 입력합니다. 대화 상자 하단에는 선택한 파일 형식에 대한 기본 템플릿을 사용하는 확인란이 있습니다.

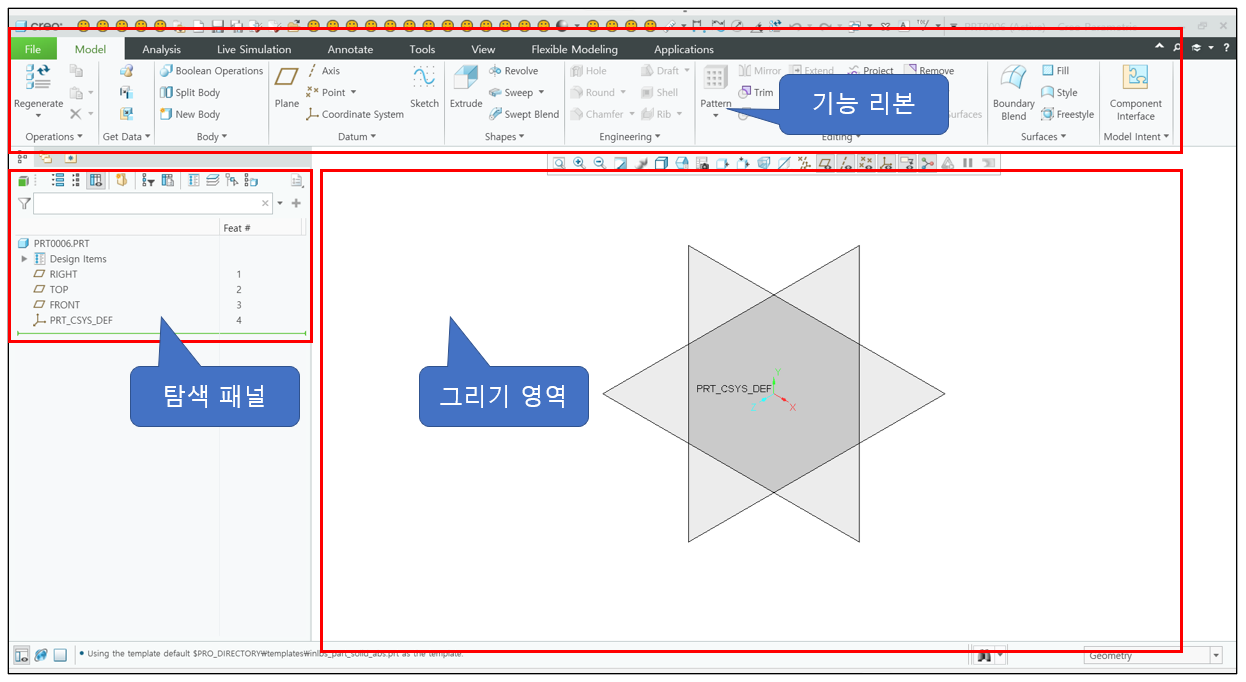

■ Creo Part 화면
시작 화면과 마찬가지로 부품 생성 창은 1)기능 리본, 2)탐색 패널 및 3)그리기 영역의 세 가지 섹션으로 크게 나뉩니다.

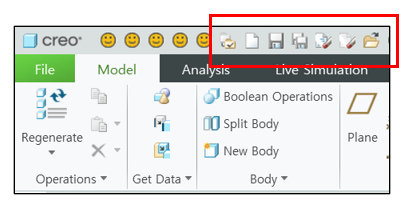

기능 리본 바로 위에는 빠른 액세스 도구 모음이 있습니다. 여기에는 새로 만들기, 열기, 저장, 다시 실행 및 실행 취소와 같이 일반적으로 사용되는 명령이 포함되어 있습니다. 빠른 액세스 도구 모음에는 가장 자주 사용하는 도구도 포함되어 있습니다.
기능 리본에는 모델을 모델링, 분석, 보기, 상호 작용 및 편집하는 데 필요한 모든 도구와 기능이 포함되어 있습니다. 빠른 액세스 도구 모음 바로 아래, 화면 상단에 있습니다. 기능 리본의 도구 및 기능은 패널로 깔끔하게 구성되어 있으며 패널 자체는 탭으로 구성되어 있습니다. 각 탭은 부품 생성 프로세스의 특정 절차 전용입니다. 기능 리본의 탭은 모델, 분석, 주석 달기, 렌더링, 도구, 보기, 유연한 모델링 및 응용 프로그램입니다.

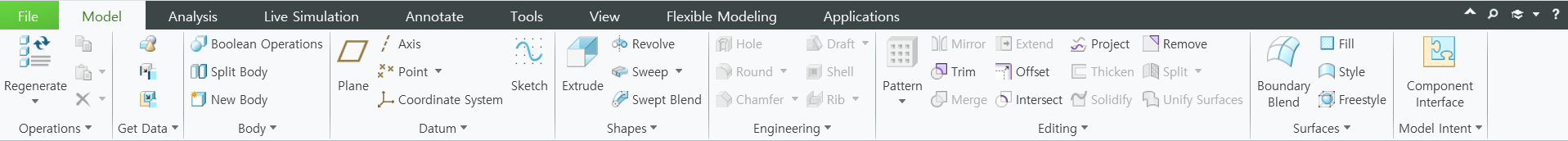

▶모델 탭
모델 탭에는 대부분의 모델링 도구가 포함되어 있습니다. 이 탭의 도구를 사용하여 스케치, 돌출, 모양 적용, 피처 추가, 패턴 배치, 편집, 평면 변경, 표면 수정 등을 수행할 수 있습니다. 도구는 다음 패널로 구성됩니다. 작업, 데이터, 데이텀, 모양, 엔지니어링, 편집, 표면 및 모델 의도 가져오기.
▶분석 탭
다음 탭은 분석 탭입니다. 이 탭에는 다양한 측정을 수행하고 다양한 유형의 시뮬레이션과 모델 분석을 수행할 수 있는 도구가 포함되어 있습니다. 이 탭의 패널은 관리, 사용자 지정, 모델 보고서, 측정, 지오메트리 검사 및 설계 연구입니다.

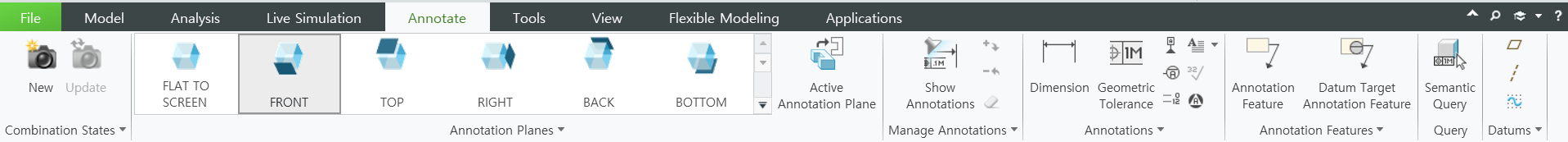

▶주석 탭
다음에 주석 탭이 나타납니다. 이 탭은 특히 모델 기반 정의를 사용하는 경우 3D 주석을 생성하기 위한 것입니다. 주석 탭의 도구는 다음과 같이 패널로 구성됩니다. 조합 상태, 연관 평면, 주석 관리, 주석 피쳐, 데이텀 및 주석.
주석 탭은 제품 무-도면을 가능 하게 합니다.

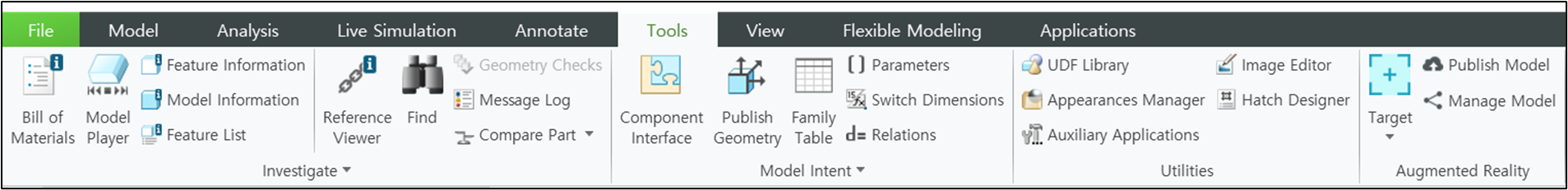

▶ 도구 탭
도구 탭에는 이름에 따라 형상 찾기, 게시, 모델 계획자와 같은 다양한 목적을 위한 다양한 도구와 명령이 포함되어 있습니다. 이 탭의 도구는 세 개의 패널로 구성되어 있습니다. 조사, 모델 인테리어 및 유틸리티.

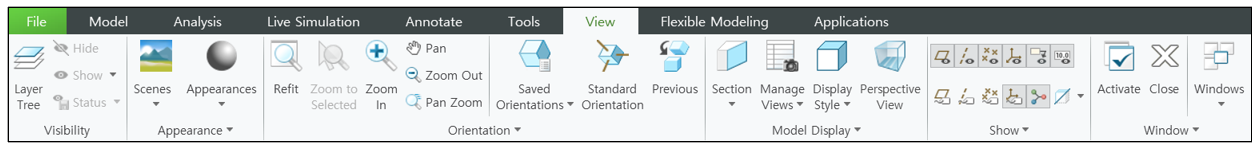

▶ 뷰 탭
뷰 탭에는 모델과 모델링 창의 가시성과 모양을 수정하는 데 필요한 다양한 도구가 있습니다. 확대/축소, 이동, 모양 변경 및 미리 보기를 수행할 수 있습니다. 뷰 탭의 패널은 가시성, 방향, 모델 표시, 표시 및 창입니다.

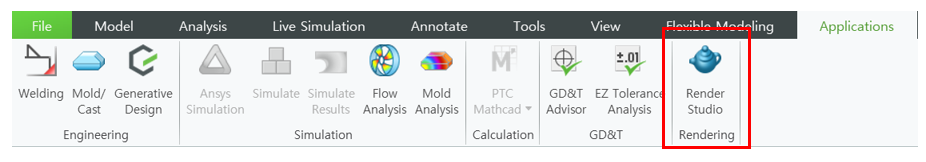

▶ 어플리케이션 탭
어플리케이션탭은 렌러링 기능이 있습니다. 이 탭의 도구를 사용하면 모델의 사실적인 고품질 이미지를 만들 수 있습니다. 이렇게 하면 아직 설계 단계에 있는 모델의 실제 모습을 볼 수 있습니다. 이 탭의 패널에는 모양, 투시 렌더링이 포함됩니다. 다양한 옵션 제품을 사용 할수 있습니다. 이 탭을 사용하면 엔지니어링 수학을 수행하기 위해 PTC 수학 CAD와 같은 다른 모듈로 전환할 수 있습니다.

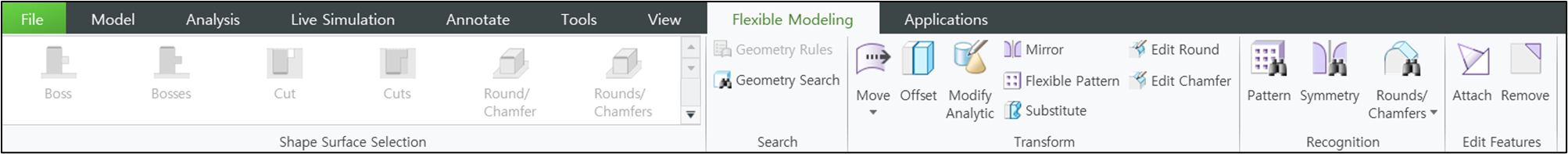

▶ 다이렉트 모델링 탭
다이렉트 모델링 기술을 Creo에 통합할 수 있는 유연한 모델링 탭입니다.

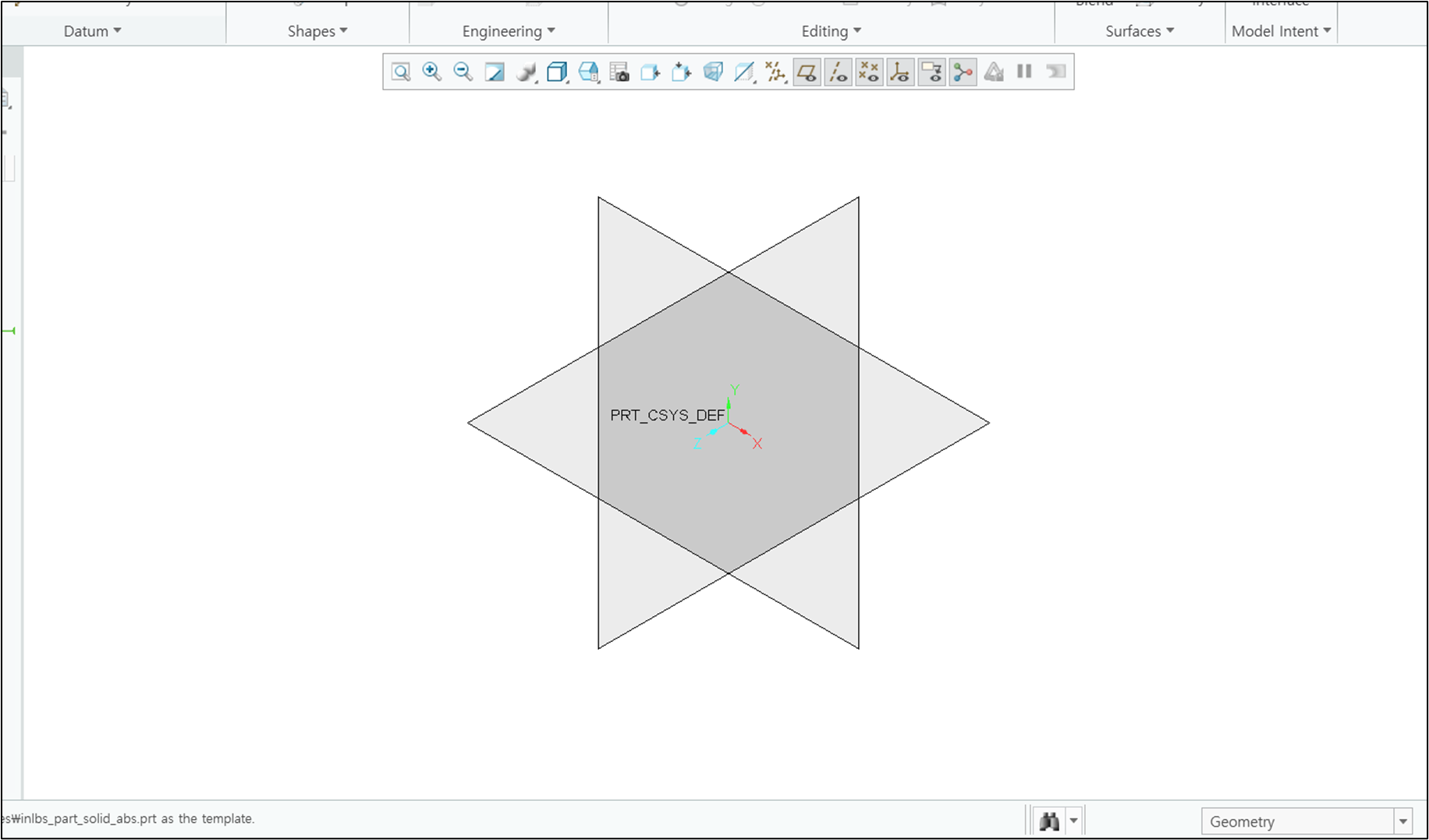

▶부품 생성 창
중앙에 위치한 드로잉 영역은 부품 생성 창의 약 60%를 차지합니다. 실제 모델링을 수행하는 곳입니다. 그리기 영역은 그림을 그리고, 모델링하고, 시뮬레이션하고, 자세히 설명하고, 모델과 상호 작용하고 프로젝트가 표시되는 캔버스입니다. 그리기 영역을 거의 무한대로 확대/축소할 수 있습니다.
■ Creo 모델링의 기본 사항
부품 인터페이스에 익숙해지면 이제 실제 모델링을 진행할 수 있습니다. Creo에서는 아무리 복잡한 부품이라도 스케치로 시작합니다. 모델링을 시작하려면 모델 탭에서 스케치를 클릭합니다. 다음으로 도면 영역에서 평면을 선택합니다. 평면을 선택한 후 스케치 버튼은 자체 탭으로 확장되어 원, 선, 호 및 직사각형과 같은 여러 스케치 도구를 표시합니다. 이 중 하나를 클릭한 다음 그리기 영역의 아무 지점이나 클릭합니다. 선택한 도형의 크기를 결정하려면 마우스를 끕니다. 모델의 기본 모양을 형성할 때까지 이 단계를 반복하여 다른 모양을 선택하고 추가합니다. 확인을 클릭하여 스케치를 마치고 원하는 길이로 모양을 돌출시킬 수 있는 모델 탭을 다시 활성화합니다. 여기에서 구멍 , 모깎기, 패턴 , 모델 표면에 스케치, 곡선 등을 추가 하여 3D 모델을 생성 합니다
