피스톤 4 : Creating Hole & Round & Resolve Cut

피스톤 모델에  "핀" 부품을 조립 하기위한 구멍을 만듭니다. 내부 형상에 라운드 형상을 추가 합니다. 또한 "피스톤 링" 삽입을 위한 홈을 새성합니다.

Creo 기능 Hole, Round, Resolve Cut 명령을 습득 합니다

■ Hole

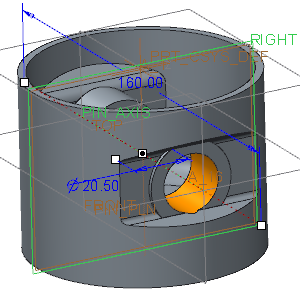

모델 Tree에서 "Pin_Axis" 축을 선택하여 직경 "20.5" 및 깊이를 관통 하는 Hole을 생성 합니다.



자세한 Hole 명령 사용 방법은 아래 동영상을 참고 하십시요



[ Hole 명령 사용 방법 - 출처 : 김동일교수 두원공과대학교 메카트로닉스]



■ Round

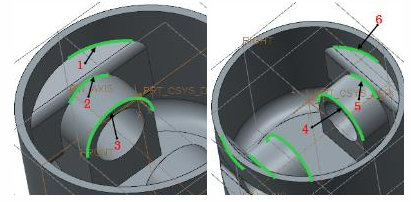

피스톤 내부에  라운드 "5" 값으로 Feature를 추가 합니다. 라운드는 "엣지"를 선택 합니다. "ctrl"키를 누르고 마우스 왼쪽 버튼을 사용하여 아래 그림과 같이 엣지를 선택 합니다.



자세한 Round 명령 사용 방법은 아래 동영상을 참고 하십시요

[ Round 명령 사용 방법 - 출처 : 김동일교수 두원공과대학교 메카트로닉스]



■ Resolve

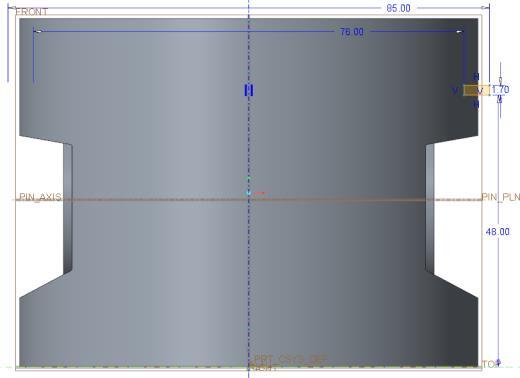

중심 축을 기준으로 사각형 형태의 cut 형상을 도우넛 모양으로 생성 합니다



자세한 Resolve 명령 사용 방법은 아래 동영상을 참고 하십시요

[ Resolve 명령 사용 방법 - 출처 : 김동일교수 두원공과대학교 메카트로닉스]



■ 실습 동영상
