기하공차 입력 시 소수점 숫자가 나타나지 않는 경우

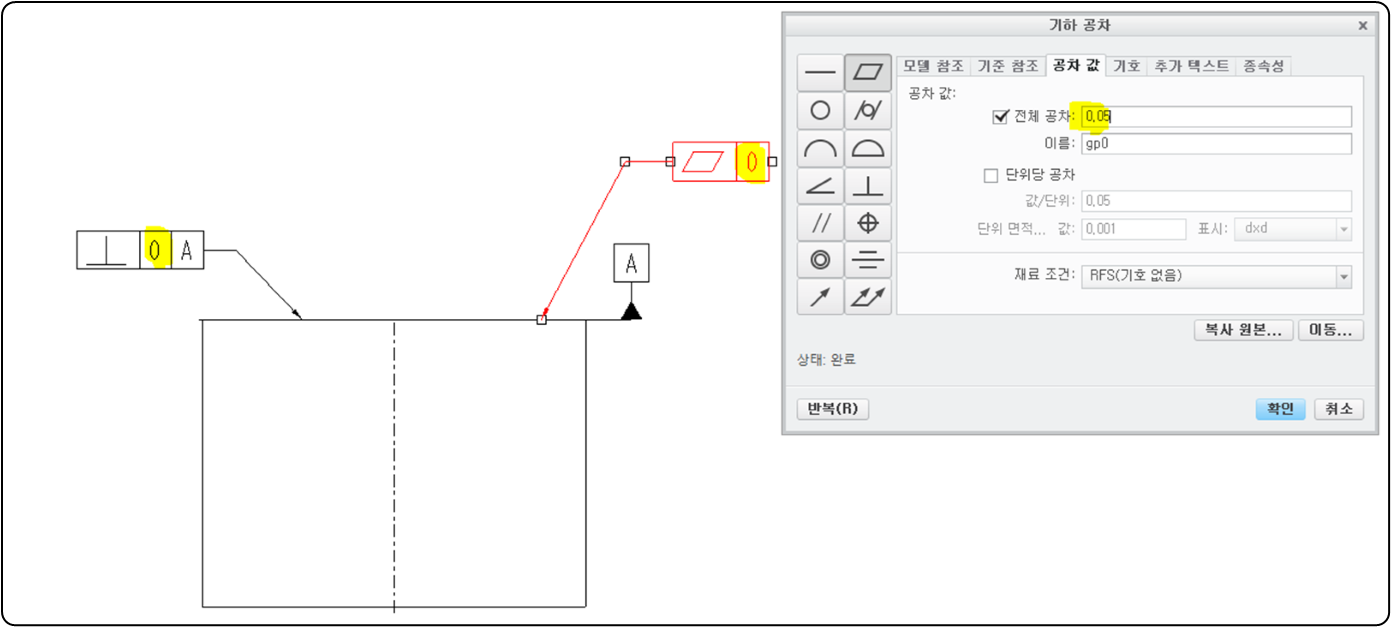

증상 :  옵션>스케쳐의 치수 소수점 자릿수가 3으로 설정 되어 있지만, 기하 공차 값은 "0"으로만 표시 됩니다.
Creo애서는 2개의 단위로 (mm, inch)로 치수를 표시 할수 있습니다,  dual_dimensioning 옵션으로 표시 방법을 선택 할수 있습니다.

[ 오류 증상 ]

해결 방법 :  File > Prepare > Drawing Properties > Detail Option 메뉴에서 dual_dimensioning 값이 "secondary"으로 구성되어 있으면 위와 같은 오류가 발생 합니다. 일반적으로 dual_dimensioning을 선택 하지 않기 때문에 "NO"로 설정 합니다.

"NO"는 Drawing 설정 구성 파일의 기본 값 입니다.

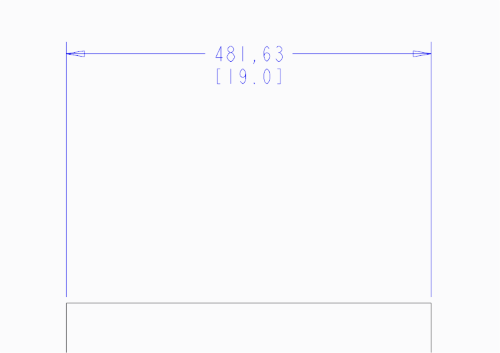

1mm = 0.0393701인치 입니다. 0.005mm 는 0.000197 인치로 표시 됩니다, 소수점 3째 자리까지 표시 된다면, "0"으로 표시 됩니다.





---



[ dual dimension ]

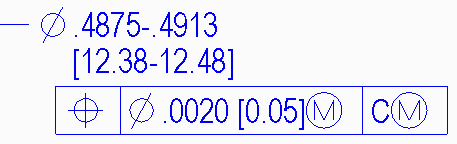

■ Creo Dimension에서 2개의 단위로 치수를 표시 하는 방법

dual_dimensioning 옵션을  primary[secondary] ,  secondary[primary] ,  secondary 중 하나를 선택 합니다.

secondary표시는 dual_secondary_units 값을 inch, foot 중 1개를 선택 합니다.
