Creo 6.0 ] Drawing Dimension 변경된 UI

■  Annotate Tab

주석 (Annotate) 탭을 사용하면 다양한 방법으로 부품에 치수를 기입할 수 있습니다.

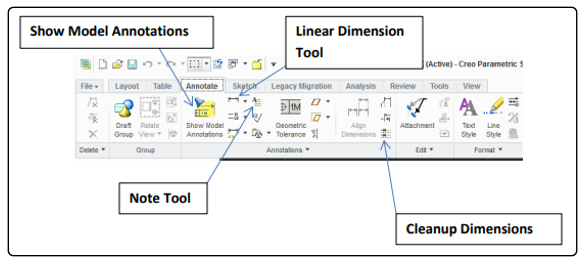

[ Annotate Tab ]



• Show Model Annotations: 자동 치수, 마감 및 중심선
• Linear Dimension Tool : 부품에 치수를 배치합니다.
• Note Tool: 부품에 문자 참고 배치
• Cleanup Dimensions: 간격을 두고 스냅선을 사용하여 치수를 구성합니다.



■  Show Model Annotations, Linear Dimension Tool UI - 특성 정의

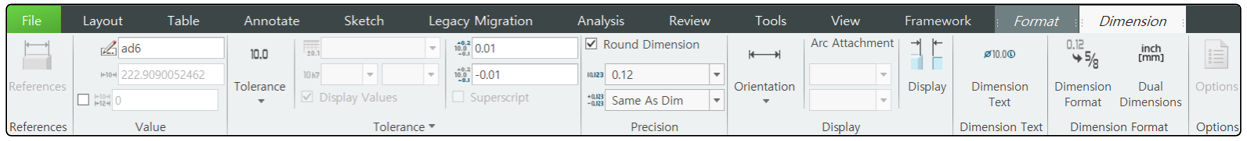

[ DImension 특성 ]

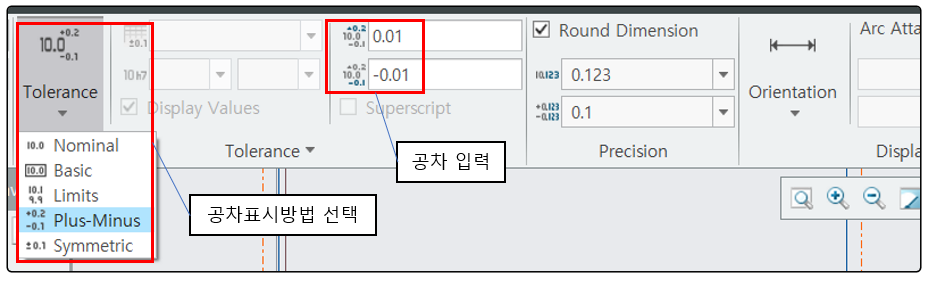

1) 공차 표시 선택 및 값 입력

    - 치수를 선택 하고 공차표시 방법을 선택 합니다. 공차 값을 입력 합니다.

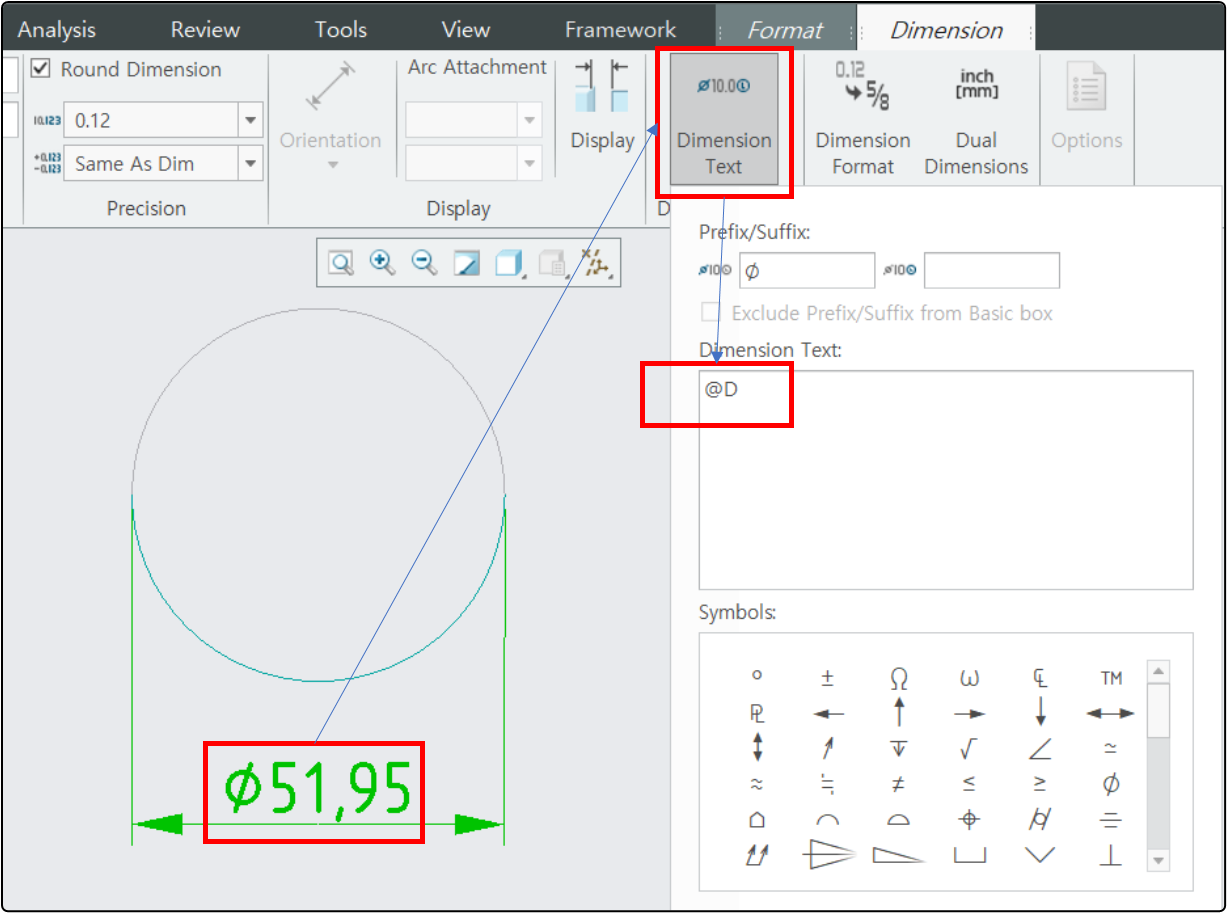

2) Dimension 표시 방법 (치수 값 표시를 텍스트 문자열로 덮어쓰기)

    - 치수 텍스트 필드에서 @D 기호 를 @O 로 바꾸고 원하는 텍스트를 입력합니다.  예:) @O KOREA







3) Dimension 앞에 특수 기호 넣는 방법











■  Dimension 과  Tolernace 소수점 자리수



기본적으로 공차 소수점 이하 자릿수 값은 선형 공차 설정에 따라 결정됩니다. 그러나 특정한 치수의 공차의 소주점 자리수를 변경 하려면  Dimension ribbon tab > Precision group 을 변경 합니다.

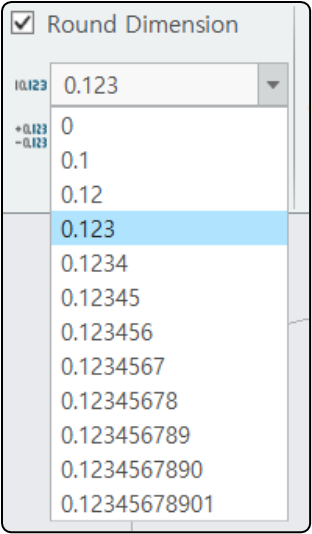

[ 소수점 자리수 선택 ]





이와 관련된 config.pro 옵션은 "tol_num_digits_default_driven"  "yes / no" 입니다. 또한 치수 공차 값의 리딩 및 트레일링 제로 표시를 제어하려면 DTL 옵션 "dim_tol_lead_trail_zeros"을 설정 합니다.



▶ dim_tol_lead_trail_zeros

공차 모드에서 나타나는 치수 공차 값의 선행 및 후행 0의 모양을 제어합니다. 이것은 각도 치수 공차 값은 영향을 미치지 않습니다.



1) same_as_lead_trail_zeros*
    - 치수 공차 값의 리딩 및 트레일링 0의 모양은 세부 옵션 lead_trail_zeros 로 설정된 치수 값의 모양과 동일합니다

2) by_model_units
    - 치수 공차 값의 선행 및 후행 0이 모델 단위에 따라 나타납니다.
    - 영국식 단위가 있는 경우 치수 값에 대해 설정한 소수점 자릿수에 따라 선행 0이 나타나지 않고 후행 0이
      추가됩니다.
    - 미터법 단위가 있는 경우 선행 0이 나타나고 후행 0이 나타나지 않습니다.

3) trail_only
   - 모델의 단위에 관계없이 후행 0은 나타나지만 선행 0은 나타나지 않습니다.





4) lead_only
   - 모델의 단위에 관계없이 선행 0만 표시되고 후행 0은 표시되지 않습니다.





5) both
   - 모델의 단위에 관계없이 선행 0과 후행 0이 모두 나타납니다.

6) by_model_units [by_secondary_units]
   - 치수 공차 값의 기본 디스플레이는 모델 단위를 기반으로 하고 보조 디스플레이는 보조 단위를 기반으로 합니다.

7) by_model_units [trail_only(english)]
   - 치수 공차 값의 기본 디스플레이는 모델 단위를 기반으로 합니다. 보조 단위는 선행 0을 표시하지 않고 후행 0은
     치수 공차를 삽입하는 동안 지정된 대로 표시됩니다.

8) by_model_units [lead_only(metric)]
   - 치수 공차 값의 기본 디스플레이는 모델 단위를 기반으로 합니다. 보조 단위는 하나의 선행 0을 표시하고 후행 0은       표시되지 않습니다.

9) by_model_units [both]
   - 치수 공차 값의 기본 디스플레이는 모델 단위를 기반으로 합니다. 보조 단위는 치수 공차를 삽입하는 동안 지정된
     대로 단일 선행 0을 표시하고 후행 0을 표시합니다.

10) trail_only [lead_only]
   - 기본 단위에 선행 0이 표시되지 않고 후행 0이 입력된 대로 표시됩니다. 보조 단위는 하나의 선행 0을 표시하고
     후행 0은 표시되지 않습니다.

11) trail_only(english) [lead_only(metric)]
    - 기본 단위에 선행 0이 표시되지 않고 후행 0이 입력된 대로 표시됩니다. 보조 단위는 하나의 선행 0을 표시하고
      후행 0은 표시되지 않습니다.

12) trail_only(english) [trail_only(english)]
    - 기본 단위와 보조 단위 모두 선행 0을 표시하지 않습니다. 둘 다 치수 공차를 삽입하는 동안 지정된 대로 후행
      0을 표시합니다.

13) trail_only(english) [both]
    - 기본 단위에 선행 0이 표시되지 않고 후행 0이 입력된 대로 표시됩니다. 보조 단위는 치수 공차를 삽입하는 동안
      지정된 대로 단일 선행 0을 표시하고 후행 0을 표시합니다.

14) lead_only(metric) [trail_only(english)]
    - 기본 단위가 하나의 선행 0을 표시하고 후행 0은 표시되지 않습니다. 보조 단위는 선행 0을 표시하지 않고 후행
      0은 치수 공차를 삽입하는 동안 지정된 대로 표시됩니다.

15) lead_only(metric) [lead_only(metric)]
    - 기본 단위와 보조 단위 모두 단일 리딩 0을 표시하고 트레일링 0은 표시되지 않습니다.

16) lead_only(metric) [both]
    - 기본 단위가 하나의 선행 0을 표시하고 후행 0은 표시되지 않습니다. 보조 단위는 치수 공차를 삽입하는 동안
      지정된 대로 단일 선행 0을 표시하고 후행 0을 표시합니다.

17) both [both]
     - 기본 및 보조 단위가 모두 단일 표시를 하고, 선행 0과 후행 0은 치수 공차를 삽입하는 동안 지정된 대로
       표시됩니다.

18) both [trail_only(english)]
     - 기본 단위는 단일 선행 0을 표시하고 후행 0은 사용자가 입력한 대로 표시됩니다. 보조 단위는 선행 0을
       표시하지않고 후행 0은 치수 공차를 삽입하는 동안 지정된 대로 표시됩니다.

19)  both [lead_only(metric)]
    - 기본 단위는 단일 선행 0을 표시하고 후행 0은 사용자가 입력한 대로 표시됩니다. 보조 단위는 하나의 선행 0을
      표시하고 후행 0은 표시되지 않습니다
