■ BOM 구조 편집 기능 ?
다른 파일의 보기 가능 항목을 구조 트리에 삽입하고 구조 트리에서 노드 및 해당 하위 항목의 위치를 변경할 수 있습니다. 새 구조를 만들고 노드의 이름을 바꾸거나 삭제하고 하위 구조를 독립적인 파일로 저장할 수도 있습니다. 구조 편집은 Creo View에서만 사용할 수 있지만 수정된 구조는 Creo View Lite에서도 확인할 수 있습니다. 구조 변경은 Drag & Drop을 사용 하여 이동 가능 합니다.

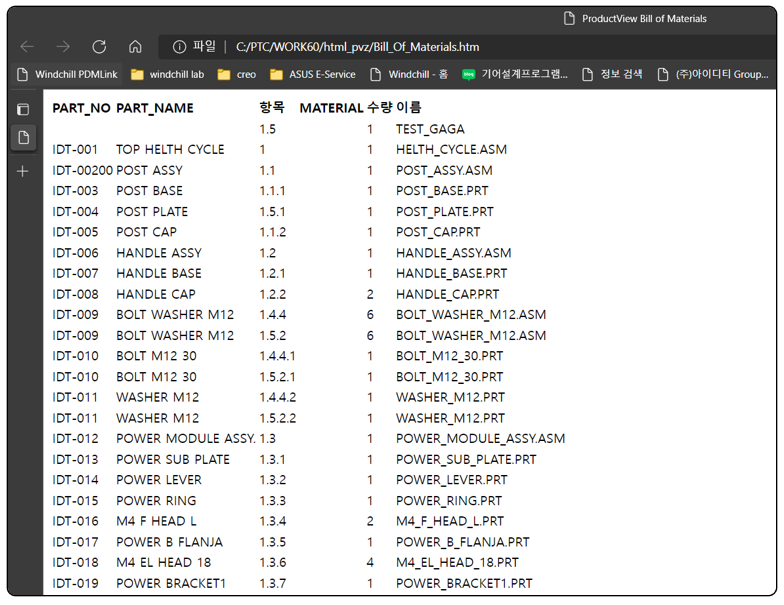

편집이 완료된 구조 트리 파일로 저장 가능 합니다. CSV 또는 HTML 파일로 변환 할수 있습니다.
BOM 편집 기능을 활용 하면, Creo를 사용 하지 않는 생산 기술, 구매 부서에서 자신만의 MBOM을 만들수 있습니다.
생산을 위해 조립 순서를 변경 하거나, 구매를 여러 서브 어셈블에 분포인 부품들을 제작업체 별로 그룹화 하여 저장 할수 있습니다. 설계자의 도움 없이 별도의 생산 BOM을 만들수 있습니다.
■ BOM 구조 편집

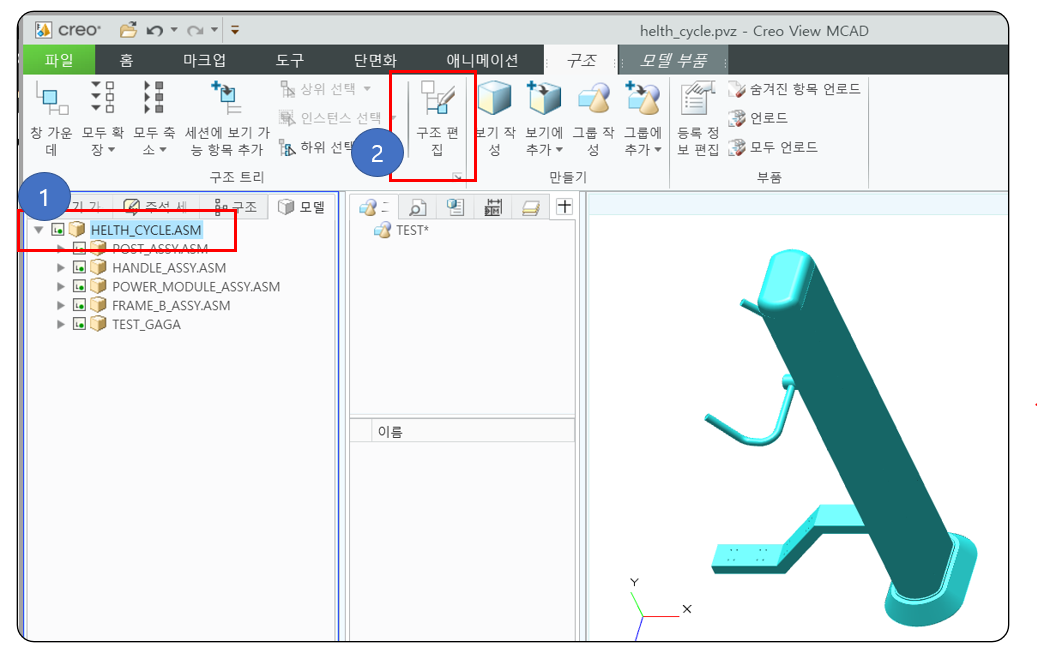

모델 TREE에서 어셈블 이름을 클릭 > 구조 > 구조 편집 버튼 클릭을 합니다. 자동으로 편집 메뉴가 실행 됩니다.
항상 모델 TREE의 파일 이름이 선택 되어 있어야 메뉴가 활성화 됩니다

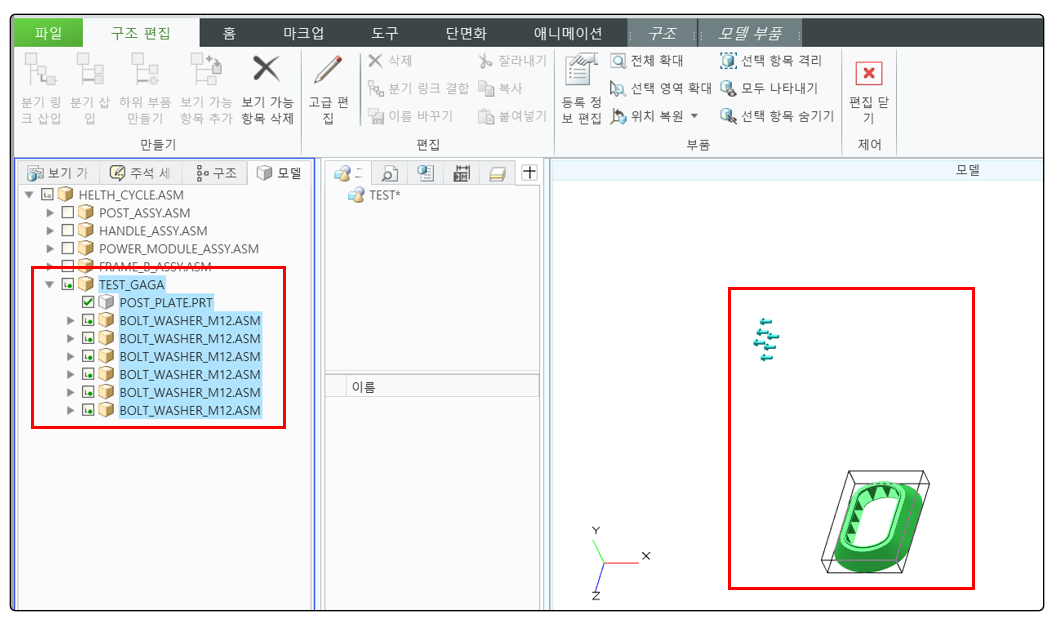

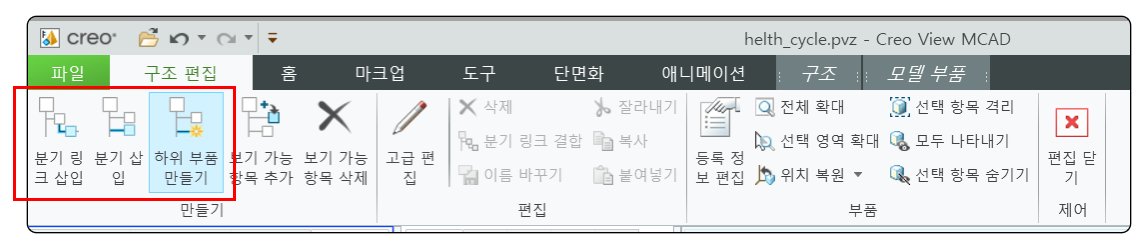

하위 부품을 만들고, 다른 어셈블에 포함된 부품을 Drag & Drop으로 가져 옵니다. pvz 파일로 저장 할수 있습니다.
설계자가 만든 Creo 파일에 영향을 주지 않습니다. 설계자가 부품을 변경 하면 , 업데이트는 가능 합니다. "링크"의
개념으로 PVZ 파일 생성 합니다.

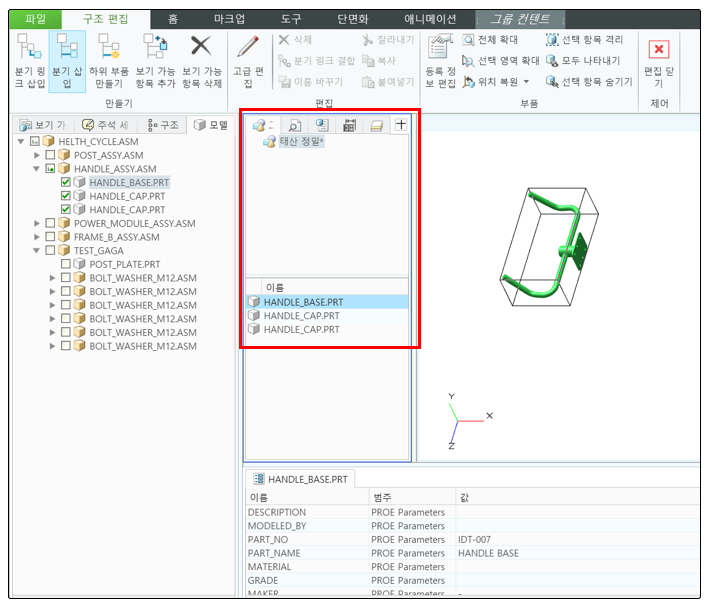

모델 Tree 변경 없이 부품들을 별도의 그룹을 만들수 있습니다. 제작 업체를 위해 모델의 여러군데로 존재하는 부품들을
그룹으로 만듭니다. Drag & Drop으로 만듭니다
수천, 수백개의 부품으로 구성된 모델을 자동으로 다양한 MBOM으로 만드는 것은 매우 힘든 작업 입니다. 자동화를 위한 어떤 규칙을 만들어야 가능 합니다. 그러나 규칙은 고객의 요구에 의해 살아 있는 생명 처럼 진화 해야 합니다.
처음 부터 많은 리소를 사용 하지 않고, PVZ를 파일을 이용 하여 MBOM을 관리해보십시요. Creo View Mcad를 사용 해보십시요. Creo를 사용 하지 않는 부서와 협업을 할수 있습니다.

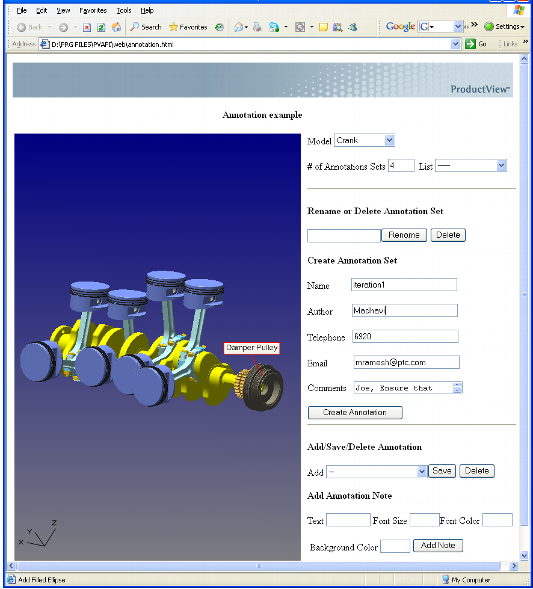

Creo Viwe Web Toolkit을 기반으로 커스터마이징 프로그램 개발이 가능 합니다. 보다 자동화 되고, 사용자가 요구하는 파일 양식으로 Export 가능 합니다.
DEMO 및 제품 소개 요청 ▶ 영업 담당자 이메일 주소 : hblee@idt21c.com
