Creo View Express : Creo PMI 표시

■ 레시피 파일 정보

'MBD' 모델 기반 정의 환경에서 Creo Parametric 데이터를 Creo View에 게시하기 할수 있습니다. PMI (제품 제조 정보 )  및 MBD  (모델 기반 정의 ) 변환을 제어하는 ​​레시피 편집기 설정을 합니다.



* PMI (Product Manufacturing Information) , MBD (Model-Based Definition)

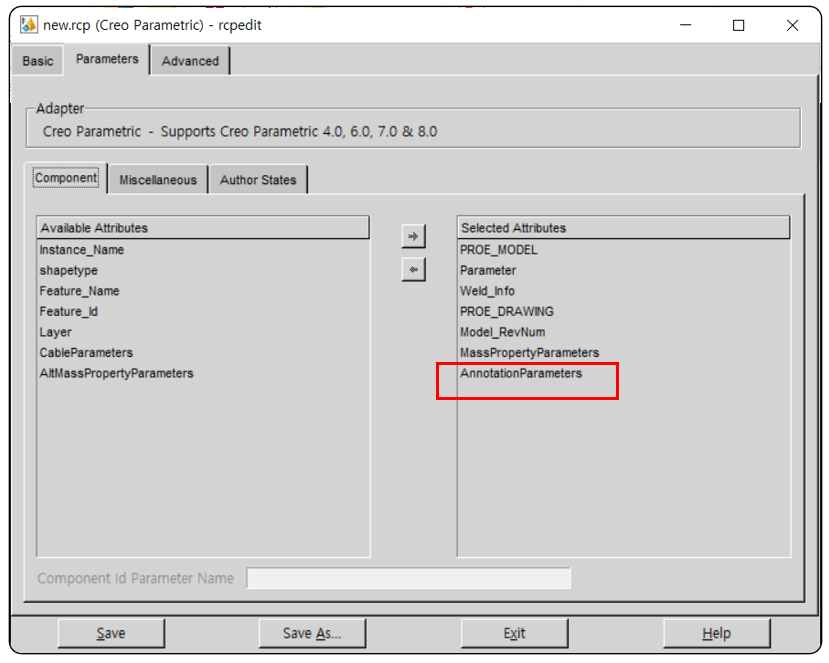

[ Parameters > Component&nbsp  >  AnnotationParameters ]



■ 레시피 파일 편집

C:\PTC\Creo 6.0.6.0\Common Files\apps\prodview\recipe\proe2pv_mbd.rcp 파일을 이용하거나 생성 합니다.



Creo View : 레피시 파일 편집





1. 3D 주석 출력 옵션

Creo MDB - PMI 데이터 의 올바른 변환을 보장하려면 레시피 출력 옵션을 활성화하십시오. 3D 주석을 출력하려면 Basic tab > Required Entities를 선택 합니다.

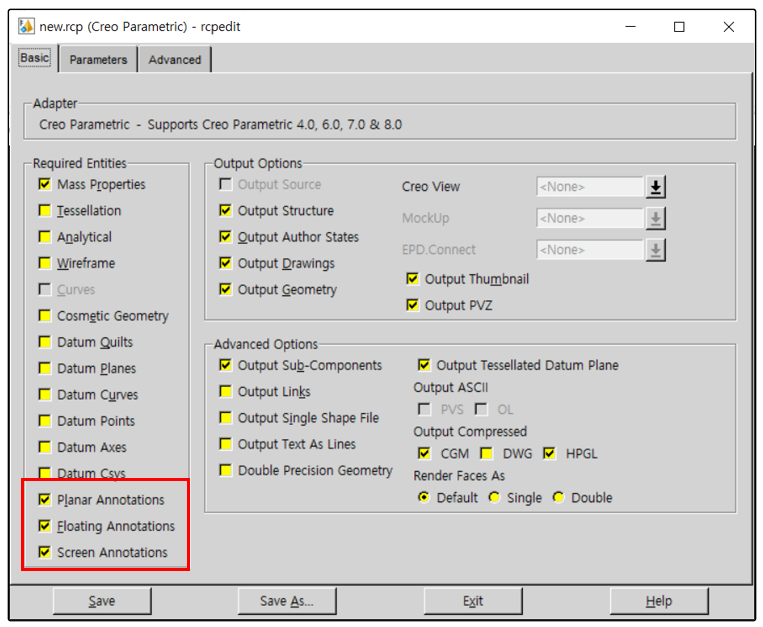

< Required Entities >

1) 평면 주석 (adapter/outputAnnotPlanar=1)
2) 부동  주석 (adapter/outputAnnotFloat=1)
3) 화면  주석  (adapter/outputAnnotScreen=1)



2. 3D 렌더링 옵션

3D 주석을 올바르게 렌더링하려면 고급 > 기타 하위 탭에서  다음과 같이 Creo Parametric Tessellator 사용  옵션을 활성화합니다. Creo Parametric Tessellator 를 사용하여 평면 및 화면 3D 주석을 각각 렌더링 하도록 어댑터를 구성합니다. 기본값은 Creo View 어댑터 dAPI 테셀레이터 를 사용하는 것입니다.



1) Planar Annotations > Other Annotations
2) Screen Annotations > Other Annotations



3. MBD  (모델 기반 정의) 개선

Creo View 어댑터는 현재 MBD 정보를 Creo View 파일 형식으로 나타내는 세 가지 방법을 지원합니다.





1) CAD Tessellation:

이 옵션을 사용하면 결과 Creo View 파일에서 주석 텍스트를 나타내는 쪽맞춤 모양이 생성됩니다. 이것은 일반적으로 CAD 도구에서 볼 수 있는 주석의 정확한 복제를 생성하므로 가장 정확합니다.

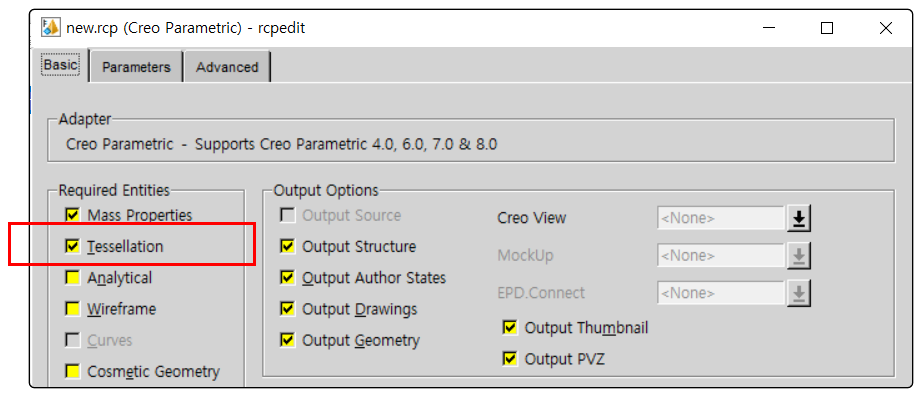

[ Tessellation ]

2) True Type Font:

주석에 순수 텍스트와 특정 기호가 포함 된 경우 OL 파일 크기에서 작은 공간을 유지하면서 정의된 글꼴 ​​및 텍스트를 사용하여 Creo View 응용 프로그램에서 정확하게 다시 표시할 수 있는 True Type 글꼴로 변환할 수 있습니다. Notes 주석에만 해당됩니다. 메모에 기호가 포함된 경우 Creo 쪽맞춤 주석으로 대체됩니다.

3) Creo View Stick Font / dAPI Tessellation:

Creo View는 CAD 테셀레이션 및 트루타입 글꼴을 Creo View 파일에서 모델 주석 세부 정보를 정확하게 나타내는 기본 방법으로 간주합니다.



---

■ Creo PMI 정보를 Creo View Express에서 보기





Creo애서 만든 PMI, MBD 정보는 Creo View Express에서 볼수 있습니다. PMI, MBD를 이용하면 3D 모델만 관리 합니다.

즉 無 도면화가 가능 합니다. PMI, MBD 정보는 도면에 표시 할 수 있습니다. PMI, MBD 정보는 Combine View 안에서 정의 합니다.  Section 및 뷰 방향, 치수의 조합을 Combine View로 만들수 있습니다.
